在管件與管子采用對焊連接的對焊管(guan)件中，除無縫鋼管對焊管件外，管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同，允許在殼體上有一條或兩條以上縱向焊縫的焊件，稱為鋼板制對焊管件。

 本章涉及DN150～DN1200（NPS6～NPS48）碳鋼、合金鋼和不銹鋼板制對焊管件。與無縫對焊管件相比，這種管件的規格較大。

1. 符號

DN---米制單位(wei)管件的公稱尺寸；為(wei)非測(ce)量值(zhi)（見GB／T 1047）；

NPS---英制單位管件的公稱尺(chi)寸，為非(fei)測量值；

A---90°彎頭(tou)一端(duan)面中(zhong)心(xin)至另一端(duan)面的距(ju)離(li)，180°彎頭(tou)中(zhong)心(xin)至端(duan)面中(zhong)心(xin)的距(ju)離(li)；

B---45°彎頭(tou)中心至端(duan)面的距離(li)；

b---焊縫的對邊(bian)錯邊(bian)量；

C---三(san)通(tong)(tong)、四(si)通(tong)(tong)的分支出口軸心線(xian)至中心體端面的距離；

D---彎頭、等徑三通(tong)和四通(tong)、管帽的坡口(kou)處外徑，異徑管件大(da)端(duan)坡口(kou)處外徑；

D1---異徑(jing)管件小端坡口處(chu)外徑(jing)；

E---管(guan)帽（管(guan)封頭）的總高度；

G---翻邊短節的(de)翻邊外徑；

H---異徑接頭端(duan)面(mian)至端(duan)面(mian)的(de)距離(li)；

M---三(san)通、四通本體中心(xin)線至支管端面的(de)距離；

S---鋼管壁厚；

t---同徑(jing)或異徑(jing)管件大端(duan)焊接端(duan)部規定壁厚(hou)；

t₁---異徑管件小端焊接端部規定壁厚。

2. 種類和代號

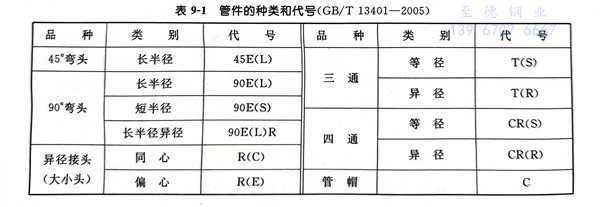

鋼板制對焊管件的種類和代號(hao)見表9-1。
