管(guan)件(jian)(jian)的(de)尺寸分為以米制(zhi)(zhi)單位表(biao)示的(de)管(guan)件(jian)(jian)和(he)以英制(zhi)(zhi)單位表(biao)示的(de)管(guan)件(jian)(jian)兩個系列(lie)。

在米制單位表示的管件尺寸(cun)中，管件端部外徑（即與管子外徑相(xiang)配的坡口處外徑）分為(wei)Ⅰ及Ⅱ兩個系列，Ⅰ系列為(wei)國際通(tong)用系列。

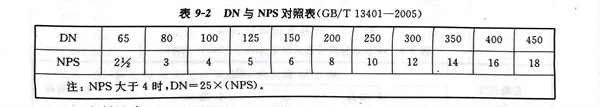

由于米制單(dan)(dan)位(wei)(wei)和英(ying)制單(dan)(dan)位(wei)(wei)的(de)管件不(bu)能做(zuo)到精確的(de)等同，因(yin)此(ci)使用(yong)者必(bi)須分別采(cai)用(yong)兩種單(dan)(dan)位(wei)(wei)制。對于尺(chi)(chi)寸為米制單(dan)(dan)位(wei)(wei)的(de)管件，其公稱尺(chi)(chi)寸用(yong)DN表(biao)示；對于尺(chi)(chi)寸為英(ying)制單(dan)(dan)位(wei)(wei)的(de)管件，其公稱尺(chi)(chi)寸用(yong)NPS表(biao)示。兩者之間的(de)關系見(jian)表(biao)9-2。

1. 米(mi)制(zhi)尺寸(cun)

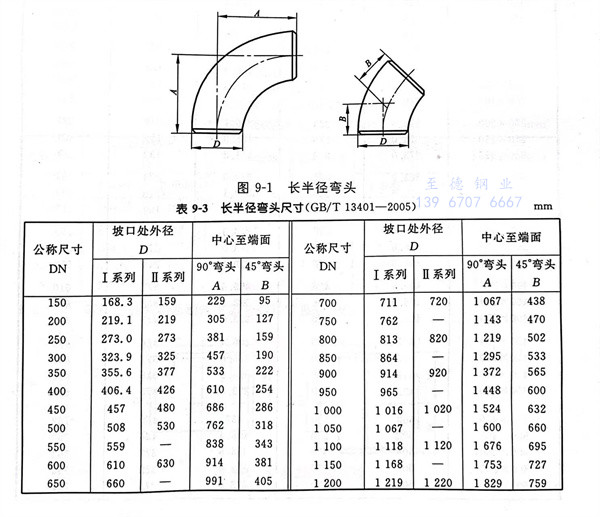

長半徑(jing)彎頭型式(shi)見圖 9-1，尺寸見表(biao) 9-3 。

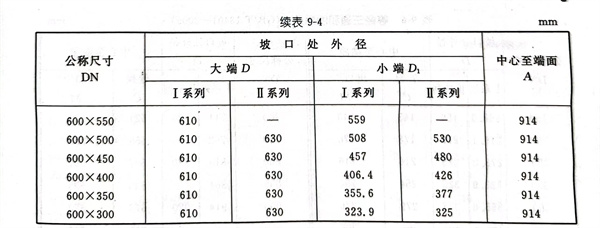

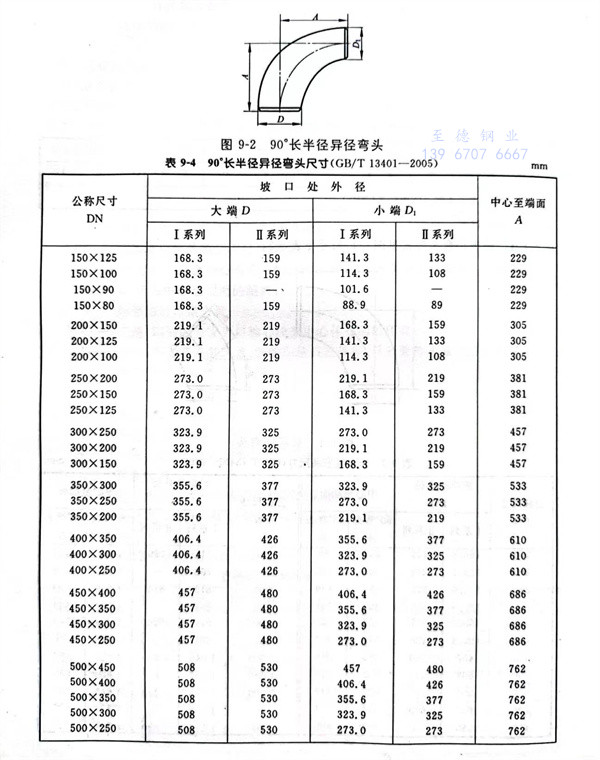

90°長半徑彎頭型式見圖 9-2，尺(chi)寸見表(biao) 9-4 。

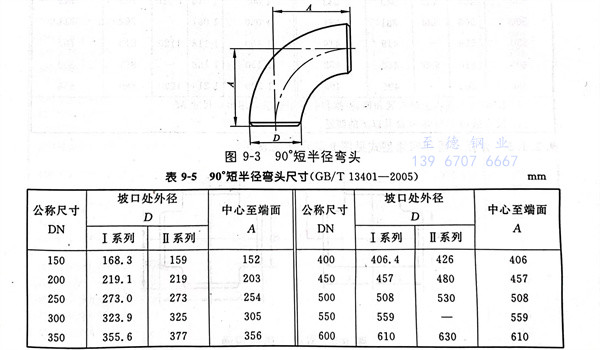

90°短半徑(jing)彎頭型式見圖 9-3，尺寸見表 9-5 。

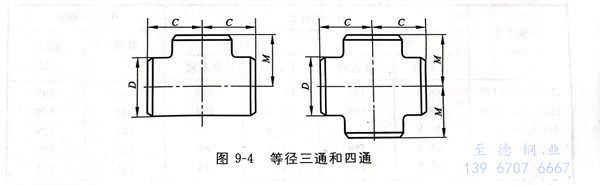

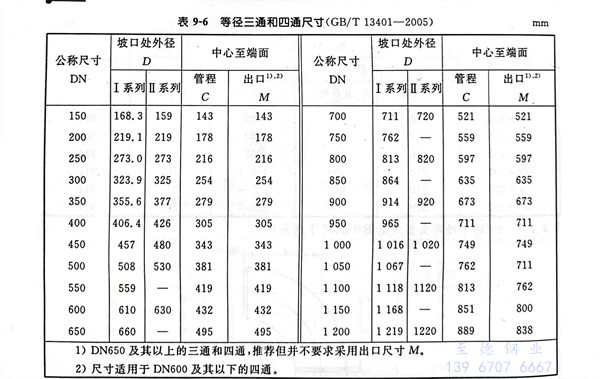

等徑(jing)三通和四通型式見圖 9-4，尺寸見表(biao) 9-6 。

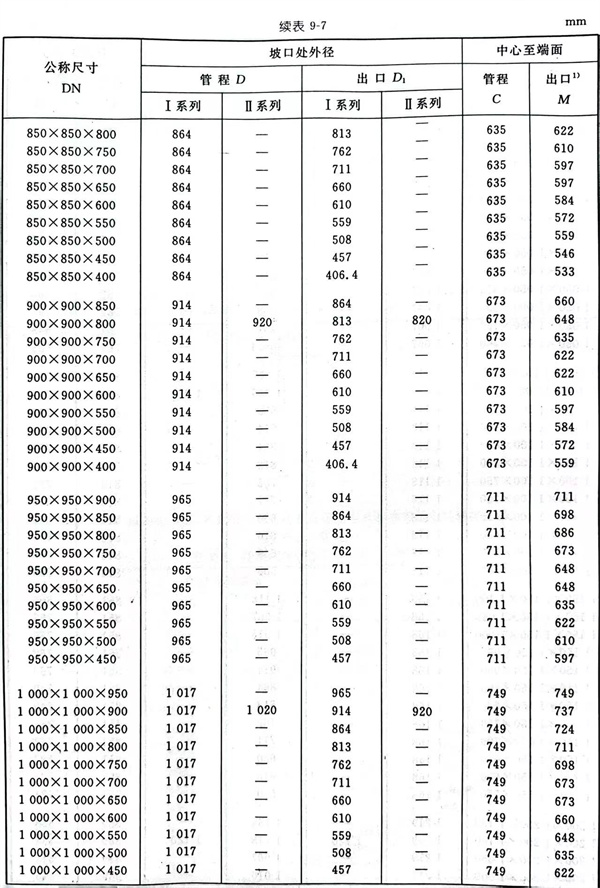

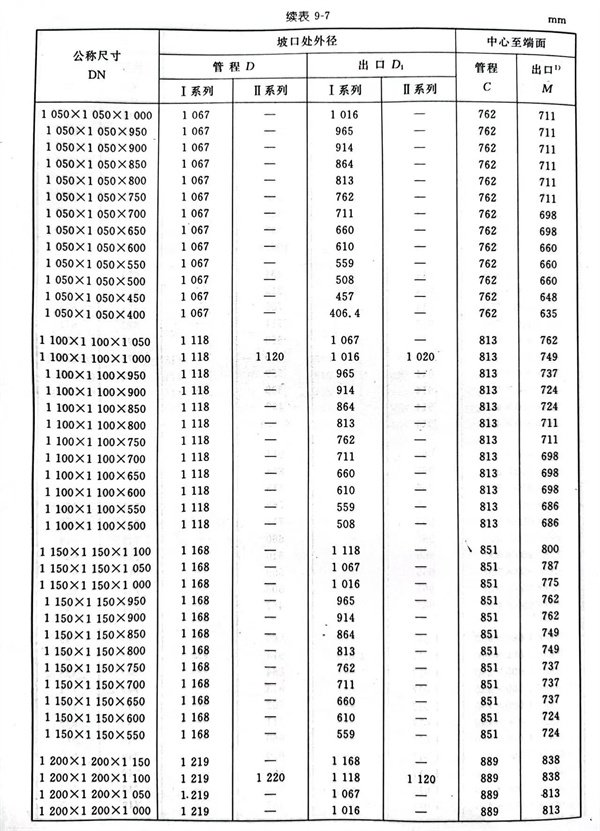

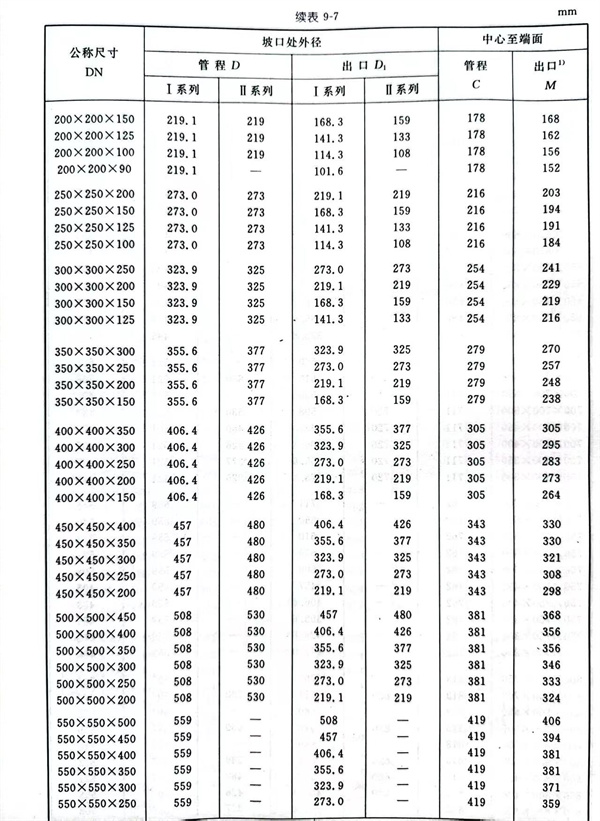

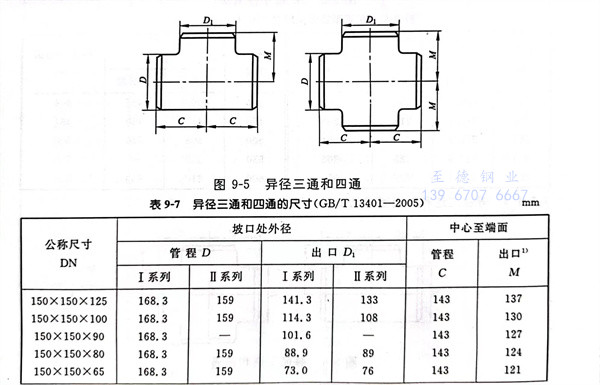

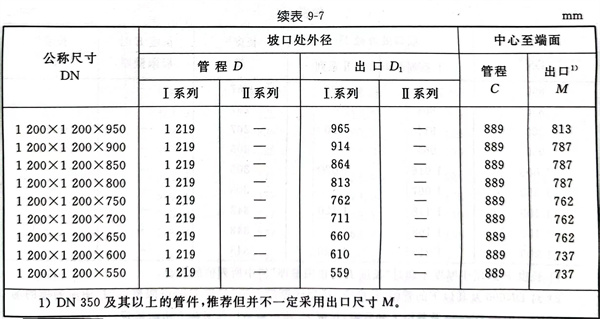

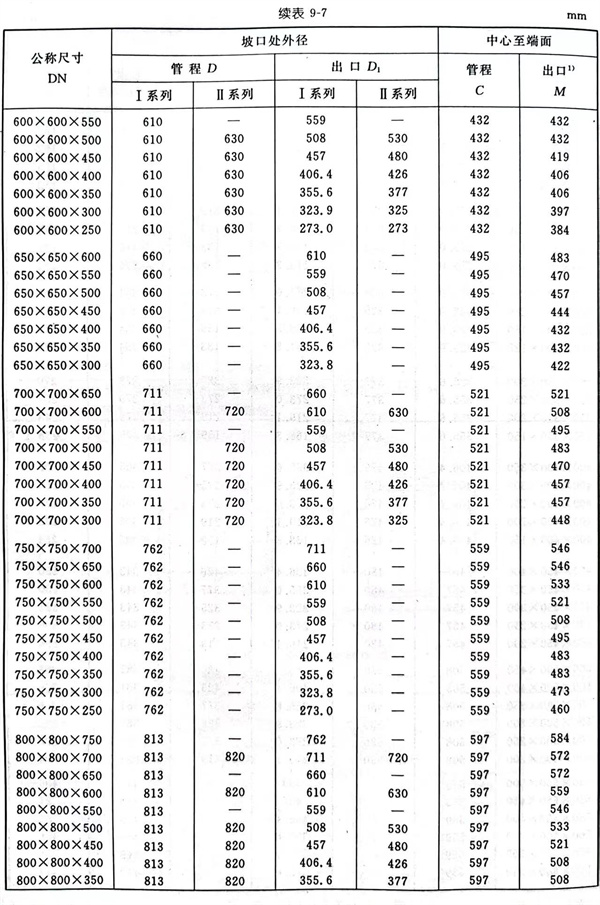

異徑三通(tong)和四(si)通(tong)型式見圖(tu) 9-5，尺寸見表 9-7 。

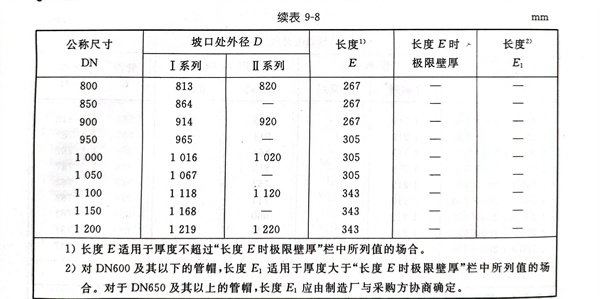

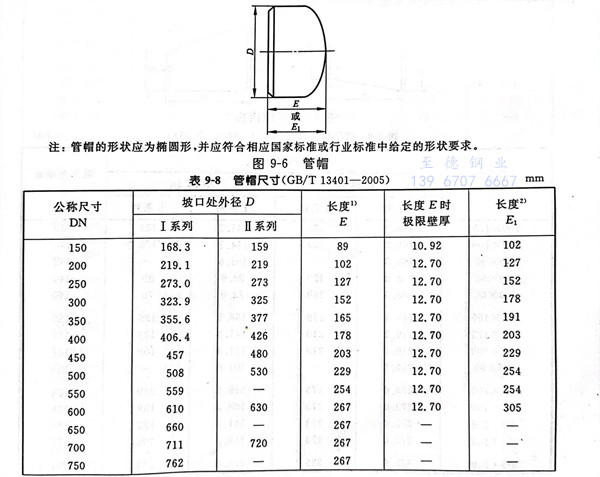

管(guan)帽型式見圖 9-6，尺寸(cun)見表 9-8 。

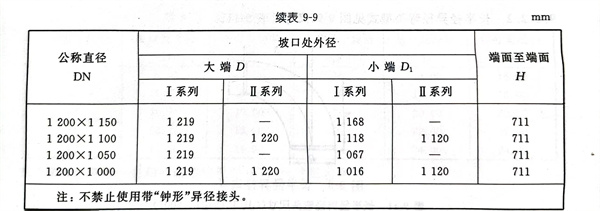

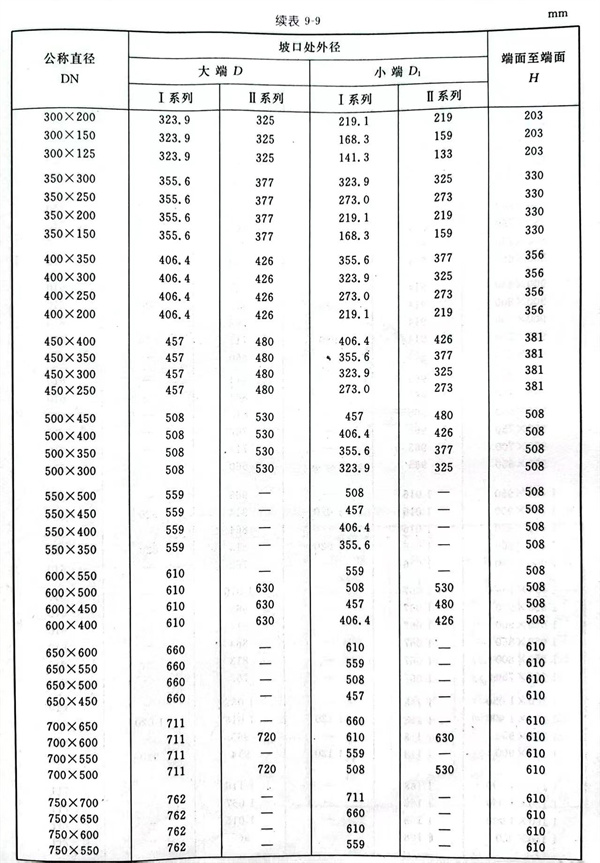

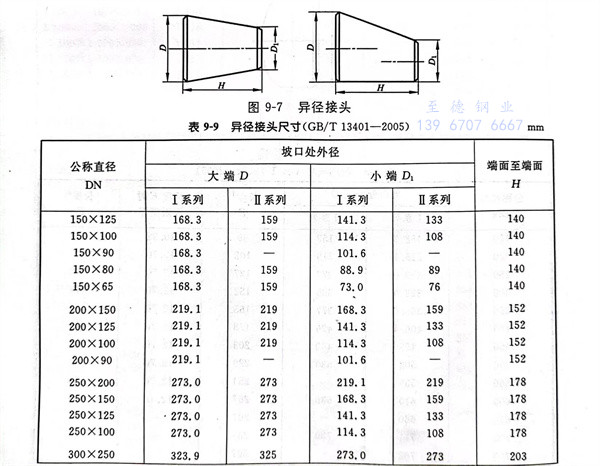

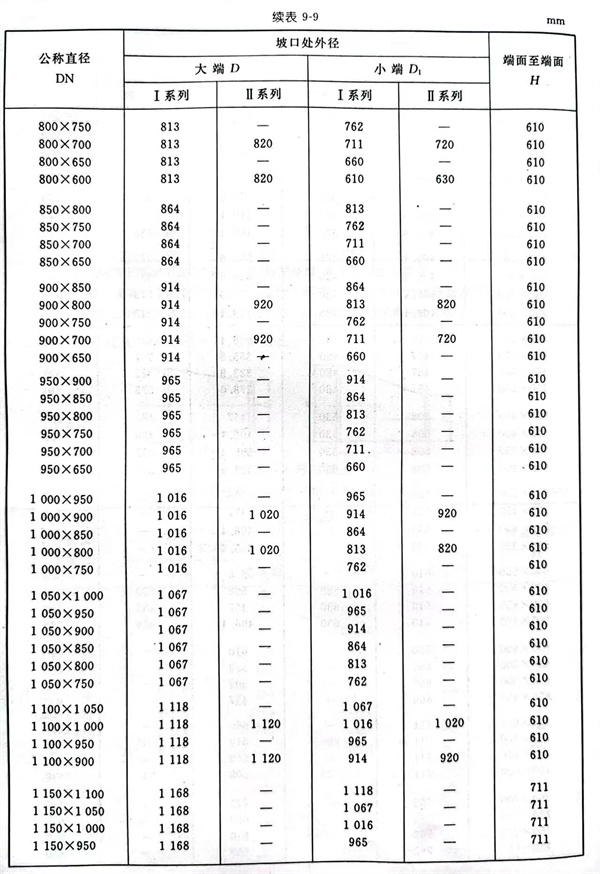

異徑接頭(tou)型式(shi)見圖(tu) 9-7，尺寸(cun)見表(biao) 9-9 。

2. 英制尺寸

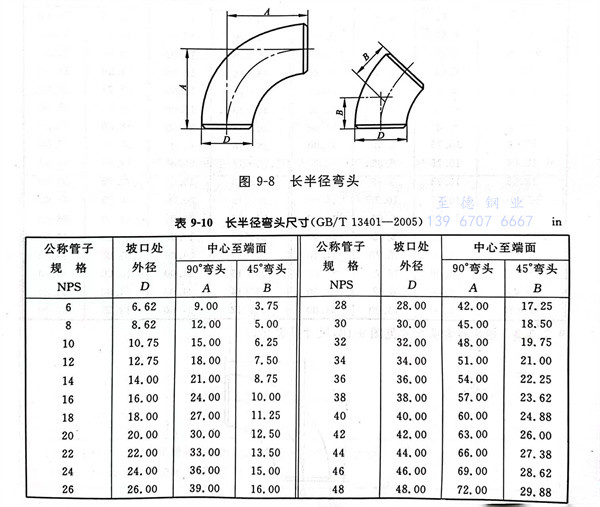

長半徑彎頭型式見圖 9-8，尺寸(cun)見表(biao) 9-10 。

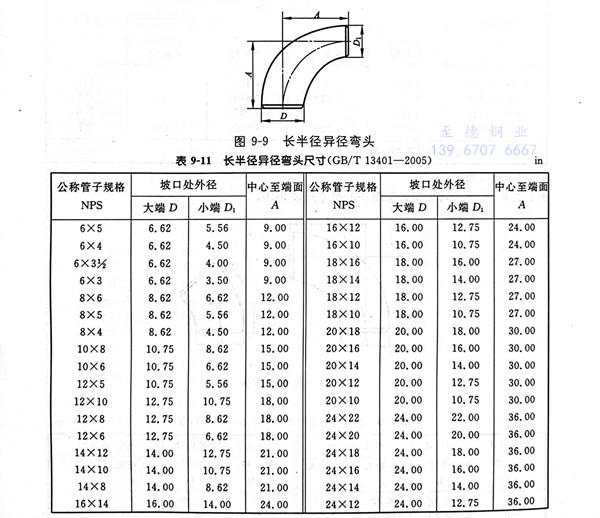

長半徑(jing)彎(wan)頭型式見(jian)圖(tu) 9-9，尺寸見(jian)表 9-11 。

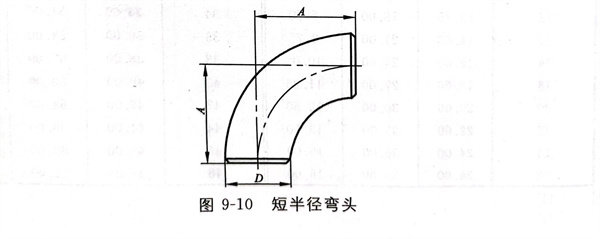

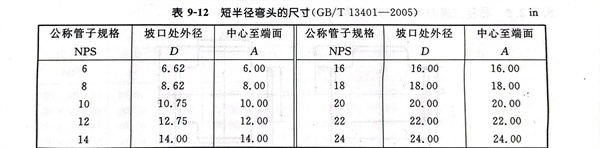

短(duan)半徑彎(wan)頭(tou)型式見(jian)圖(tu) 9-10，尺寸見(jian)表(biao) 9-12 。

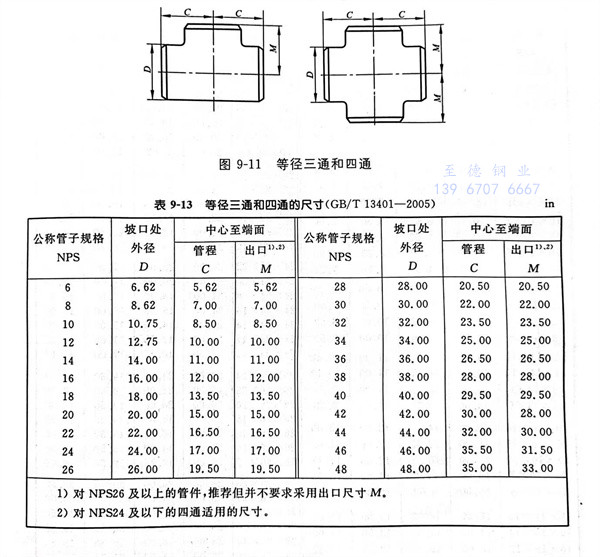

等(deng)徑三通(tong)和(he)四通(tong)型(xing)式(shi)見(jian)圖 9-11，尺寸見(jian)表(biao) 9-13 。

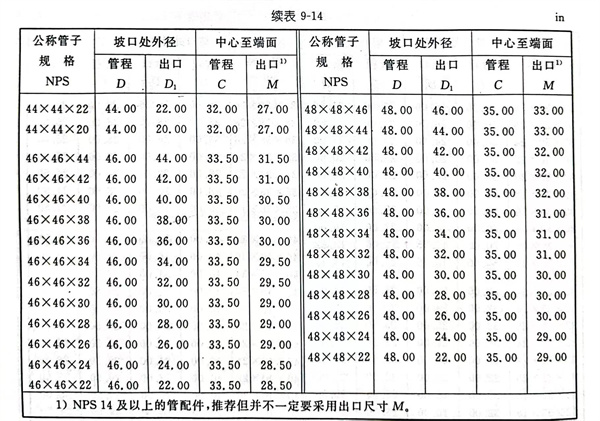

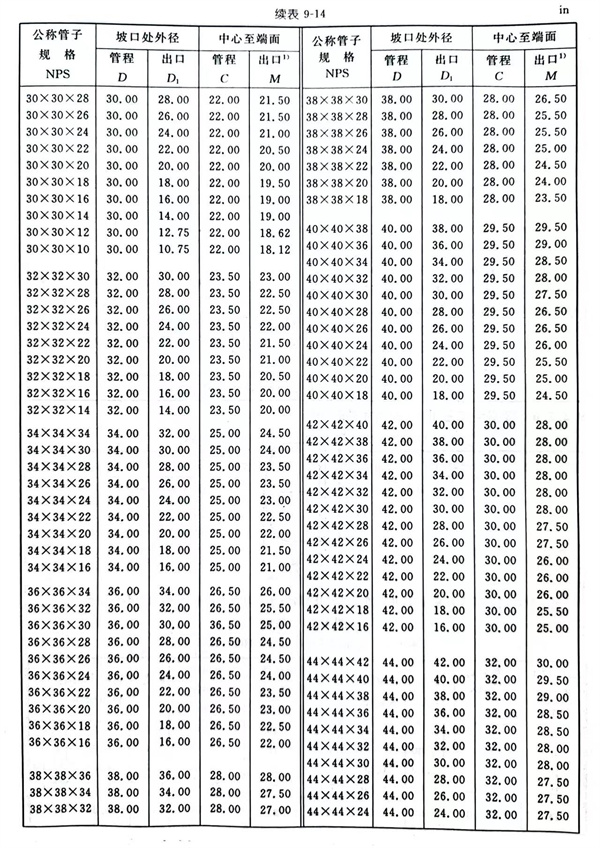

異徑三通(tong)和四通(tong)型式見圖 9-12，尺寸見表 9-14 。

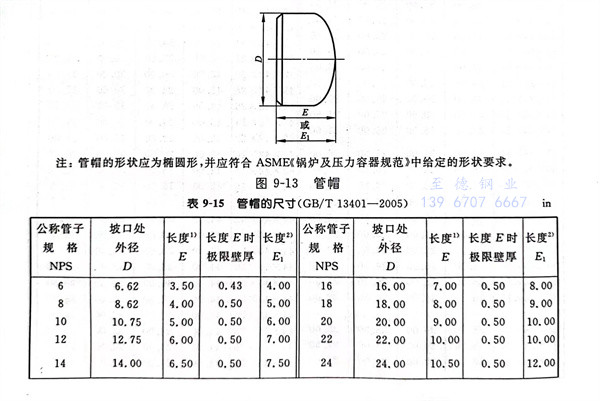

管帽型(xing)式見圖 9-13，尺寸見表 9-15 。

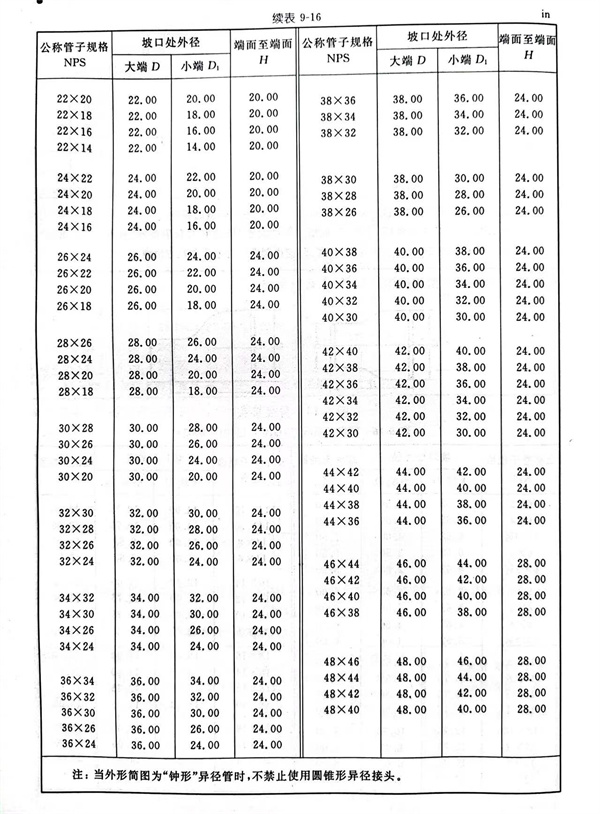

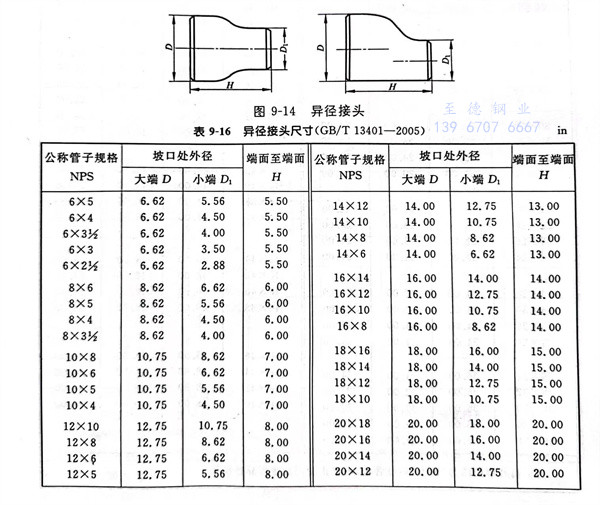

異(yi)徑接(jie)頭型式(shi)見圖 9-14，尺寸見表 9-16 。
