1. 卡箍式管接頭的結構及特點(dian)

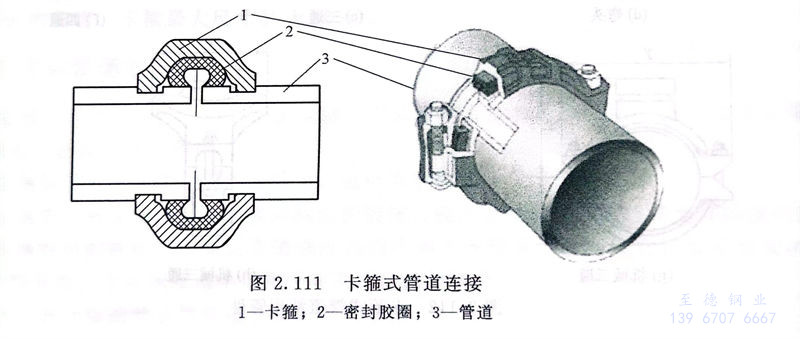

  卡箍(gu)式(shi)（grooved coupling，又稱溝槽式(shi)）管(guan)接(jie)頭(tou)連(lian)接(jie)管(guan)道，是在管(guan)材、管(guan)件(jian)等(deng)管(guan)道接(jie)頭(tou)部位(wei)加工(gong)成環形溝槽，用卡箍(gu)件(jian)、橡膠密(mi)封圈和緊固(gu)(gu)件(jian)等(deng)組成的(de)套筒式(shi)快速接(jie)頭(tou)。安裝(zhuang)時(shi)，在相鄰管(guan)端套上異形膠密(mi)封圈后，用拼合式(shi)卡箍(gu)件(jian)連(lian)接(jie)。卡箍(gu)件(jian)的(de)內緣(yuan)就位(wei)在溝槽內并用緊固(gu)(gu)件(jian)緊固(gu)(gu)后，可(ke)以保證管(guan)道的(de)密(mi)封性能，如圖2.111所示。這種連(lian)接(jie)方式(shi)具有(you)不破壞(huai)鋼管(guan)鍍鋅(xin)層、施(shi)工(gong)快捷、密(mi)封性好、便于拆(chai)卸(xie)等(deng)優(you)點，可(ke)用于建筑給(gei)水、消(xiao)防給(gei)水、生產給(gei)水等(deng)管(guan)道工(gong)程。

2. 管道材料(liao)

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹鋼(gang)管(guan)等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍(gu)式管(guan)(guan)接頭采用(yong)的(de)平(ping)口端(duan)環形溝槽必須(xu)采用(yong)專門的(de)滾槽機加工(gong)成形。可在施(shi)工(gong)現(xian)場(chang)按配管(guan)(guan)長度進行溝槽加工(gong)。鋼(gang)管(guan)(guan)最小壁厚和溝槽尺寸、管(guan)(guan)端(duan)至溝槽邊尺寸應(ying)符合相應(ying)的(de)規范(fan)要求。

  ③. 組(zu)成剛性(xing)(xing)接頭(tou)、撓性(xing)(xing)接頭(tou)和支管接頭(tou)的卡箍件、橡膠(jiao)密封圈和緊固件（螺(luo)栓、螺(luo)母）應由生產廠配套供應。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹耐酸鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換接頭的材(cai)料應采(cai)用球墨鑄鐵(tie)、鑄鋼或鍛鋼。在同一(yi)管道系統上，轉換接頭的材(cai)質(zhi)(zhi)宜與管件的材(cai)質(zhi)(zhi)一(yi)致。

  ⑥. 橡(xiang)膠密封圈(quan)(quan)材料(liao)應根據(ju)介質的(de)性(xing)質和(he)(he)溫(wen)度確定(ding)(ding)。對輸送(song)生活(huo)飲(yin)用水的(de)管道(dao)(dao)可采(cai)用天(tian)然橡(xiang)膠、合(he)成橡(xiang)膠或硅橡(xiang)膠。對輸送(song)含油和(he)(he)化學品等介質的(de)管道(dao)(dao)應采(cai)用合(he)成橡(xiang)膠。用于生活(huo)飲(yin)用水和(he)(he)飲(yin)用凈水管道(dao)(dao)的(de)橡(xiang)膠密封圈(quan)(quan)和(he)(he)管配件的(de)表(biao)面(mian)涂(tu)裝(zhuang)，應符(fu)合(he)有關標(biao)準(zhun)規定(ding)(ding)。在(zai)我國，通常需符(fu)合(he)GB／T 17219《生活(huo)飲(yin)用水輸配水設備及防護材料(liao)的(de)安全(quan)性(xing)評(ping)價標(biao)準(zhun)》的(de)規定(ding)(ding)。

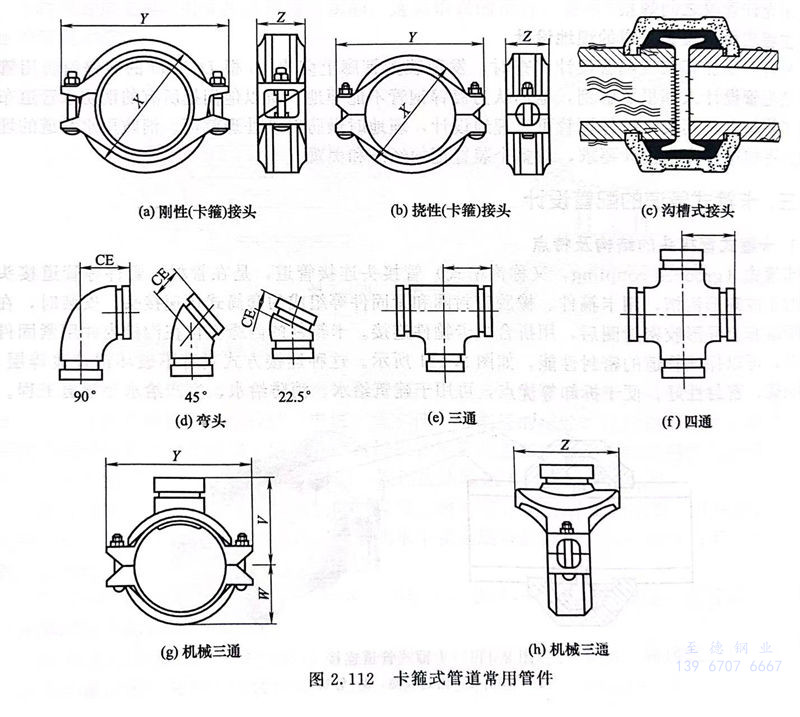

  ⑦. 卡箍式管(guan)接(jie)頭采用(yong)的平口管(guan)件(jian)(jian)(jian)和附件(jian)(jian)(jian)，其端部的溝槽(cao)(cao)應在(zai)管(guan)件(jian)(jian)(jian)生產(chan)廠加工成形，一(yi)般不(bu)得(de)在(zai)施工現(xian)場切割開槽(cao)(cao)。常用(yong)的管(guan)件(jian)(jian)(jian)，如圖2.112所示(shi)。

3. 卡箍式管道(dao)的安(an)裝(zhuang)

  ①. 卡(ka)箍(gu)式管(guan)(guan)道(dao)(dao)安裝時，首(shou)先按照先裝大(da)口徑、總(zong)管(guan)(guan)、立管(guan)(guan)，后裝小(xiao)口徑、分管(guan)(guan)的原則，確(que)定管(guan)(guan)道(dao)(dao)的走向及位(wei)置，明確(que)機(ji)械配件和溝槽(cao)式配件的位(wei)置，然(ran)后滾槽(cao)、開孔、安裝機(ji)械彎頭、三通、四通一(yi)管(guan)(guan)道(dao)(dao)安裝。

  ②. 由于(yu)溝槽卡(ka)箍連接的(de)(de)特點，卡(ka)箍連接處(chu)的(de)(de)強(qiang)度低于(yu)焊接強(qiang)度，并且卡(ka)箍位置的(de)(de)管道(dao)存在兩個游離端，故連接處(chu)是管道(dao)最薄弱的(de)(de)環節(jie)。在施(shi)工過程中(zhong)能(neng)否在管道(dao)外壁上加工合格的(de)(de)溝槽，是溝槽卡(ka)箍連接的(de)(de)關鍵控制環節(jie)之(zhi)一，否則可能(neng)會造成接口漏水，甚至滑(hua)脫(tuo)事故，因此(ci)管道(dao)滾槽加工時要嚴(yan)格按(an)照規范進行。

  ③. 隨著卡箍(gu)連接方式(shi)在(zai)生產生活中越來越廣泛的(de)應(ying)用，也(ye)逐漸暴露出了一些問題，比(bi)如(ru)槽溝(gou)位置的(de)鍍鋅層時(shi)間長了會脫落，露出的(de)鋼管(guan)易發生腐蝕，不適用于(yu)急速升壓的(de)管(guan)道等(deng)。

4. 卡(ka)箍式(shi)管(guan)道的布置設計

  ①. 當兩卡箍式管道平行(xing)布置(zhi)時(shi)，其間距(ju)(ju)不得小(xiao)于裝卸卡箍件和支(zhi)管接頭時(shi)安裝操作需要(yao)的距(ju)(ju)離。

  ②. 對于(yu)熱(re)介(jie)質管道(dao)，應計算(suan)升溫狀態下管道(dao)熱(re)膨脹對管道(dao)軸(zhou)向伸縮的影響，并采取相應的補償措施。

  ③. 直管(guan)(guan)管(guan)(guan)段宜(yi)采(cai)(cai)用(yong)(yong)剛(gang)性(xing)(xing)接(jie)(jie)(jie)頭。在管(guan)(guan)段上每4～5個(ge)連續的(de)(de)剛(gang)性(xing)(xing)接(jie)(jie)(jie)頭間(jian)，應設(she)置(zhi)1個(ge)撓(nao)(nao)性(xing)(xing)接(jie)(jie)(jie)頭。直管(guan)(guan)與(yu)管(guan)(guan)件連接(jie)(jie)(jie)宜(yi)采(cai)(cai)用(yong)(yong)剛(gang)性(xing)(xing)接(jie)(jie)(jie)頭。對有溫(wen)度補償功能(neng)的(de)(de)彎管(guan)(guan)、折線形管(guan)(guan)道(dao)(dao)，應在其產生角變位的(de)(de)管(guan)(guan)段上采(cai)(cai)用(yong)(yong)撓(nao)(nao)性(xing)(xing)接(jie)(jie)(jie)頭。埋地(di)管(guan)(guan)道(dao)(dao)宜(yi)采(cai)(cai)用(yong)(yong)撓(nao)(nao)性(xing)(xing)接(jie)(jie)(jie)頭。室外埋地(di)管(guan)(guan)道(dao)(dao)進墻管(guan)(guan)外側(ce)第一個(ge)接(jie)(jie)(jie)頭必須(xu)采(cai)(cai)用(yong)(yong)撓(nao)(nao)性(xing)(xing)接(jie)(jie)(jie)頭，且(qie)撓(nao)(nao)性(xing)(xing)接(jie)(jie)(jie)頭離(li)(li)外墻面(mian)距離(li)(li)不宜(yi)大于300mm。

  ④. 接(jie)頭(tou)(tou)不(bu)得(de)埋設在承重的(de)墻體、梁、板、柱內，接(jie)頭(tou)(tou)與(yu)結(jie)構外壁的(de)凈距不(bu)得(de)小于200mm。

 ⑤. 溝槽(cao)式(shi)管道(dao)系(xi)統(tong)的附件，宜(yi)采(cai)用接口端部有溝槽(cao)的溝槽(cao)式(shi)構件。當(dang)溝槽(cao)式(shi)管道(dao)系(xi)統(tong)附件（閥門、過(guo)濾器、隔振和位(wei)移(yi)補償(chang)裝置(zhi)等(deng)）的接口為(wei)法蘭或螺紋時(shi)，應采(cai)用轉換接頭。

  ⑥. 當(dang)管(guan)(guan)道(dao)的(de)(de)閉(bi)合溫差不(bu)超過±25℃、管(guan)(guan)道(dao)接(jie)頭間距不(bu)超過4m時(shi)(shi)，管(guan)(guan)道(dao)系統(tong)中可不(bu)設置溫度伸(shen)(shen)(shen)縮(suo)補償(chang)措施。當(dang)閉(bi)合溫差引起的(de)(de)管(guan)(guan)道(dao)接(jie)頭間縱向(xiang)伸(shen)(shen)(shen)縮(suo)量超過1.2mm時(shi)(shi)，應(ying)在管(guan)(guan)道(dao)系統(tong)中設置相應(ying)的(de)(de)可曲撓橡(xiang)膠接(jie)頭、波紋伸(shen)(shen)(shen)縮(suo)節等(deng)溫度補償(chang)措施。

  ⑦. 當立管(guan)上設置支(zhi)管(guan)時，應采用(yong)標準(zhun)規格的溝槽(cao)式(shi)三通(tong)、溝槽(cao)式(shi)四通(tong)等管(guan)件連(lian)(lian)接(jie)。當橫管(guan)上設置支(zhi)管(guan)時，可(ke)采用(yong)支(zhi)管(guan)接(jie)頭連(lian)(lian)接(jie)。

  ⑧. 管道試(shi)壓時，不得(de)轉動卡箍件和(he)緊(jin)固件。需拆卸或移動溝槽式接頭時，必須在管道排水降壓后進行。

工程(cheng)應用：卡箍式管(guan)道的配管(guan)設計管(guan)間(jian)距錯誤

  某設計(ji)人在做卡(ka)(ka)箍(gu)管(guan)(guan)(guan)道(dao)的配管(guan)(guan)(guan)設計(ji)時，仍按照普通無法蘭管(guan)(guan)(guan)道(dao)管(guan)(guan)(guan)間距，沒有考慮卡(ka)(ka)箍(gu)的尺寸，造成施工現(xian)場卡(ka)(ka)箍(gu)之間碰撞，無法正常安裝。例如(ru)，如(ru)圖2.112（a）所(suo)示，對于公稱(cheng)直徑(jing)為300mm的管(guan)(guan)(guan)道(dao)，卡(ka)(ka)箍(gu)最大尺寸Y為505mm。
