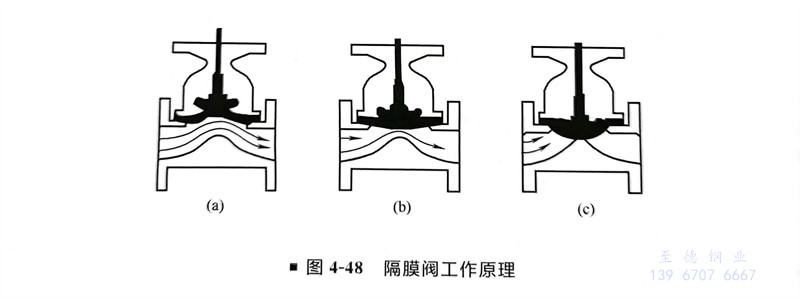

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔(ge)膜閥的工作原理如圖4-48所示。
1. 隔膜閥的分類(lei)
隔膜閥按結構形式可分為(wei)以下幾(ji)類：
a. 屋脊式

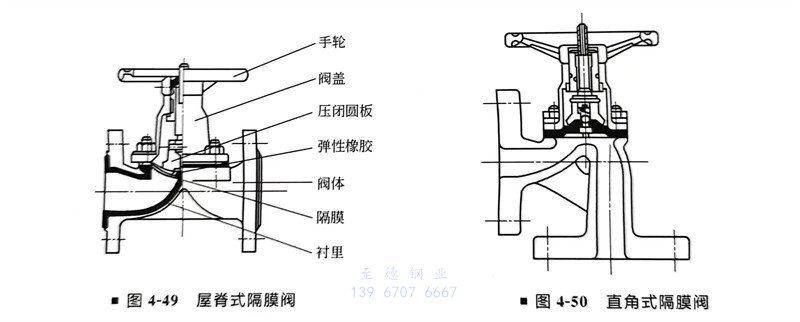

也(ye)稱突(tu)緣式(shi)，是(shi)最基(ji)本(ben)的(de)(de)一(yi)類(lei)。其結構如圖4-49所示。從圖中可以看(kan)出，閥(fa)(fa)體是(shi)襯(chen)里(li)的(de)(de)。隔膜(mo)閥(fa)(fa)閥(fa)(fa)體襯(chen)里(li)，就是(shi)為了發揮它的(de)(de)耐腐蝕特性。這類(lei)結構，除(chu)直通式(shi)之外，還可制成直角式(shi)，如圖4-50所示。
b. 截(jie)止式

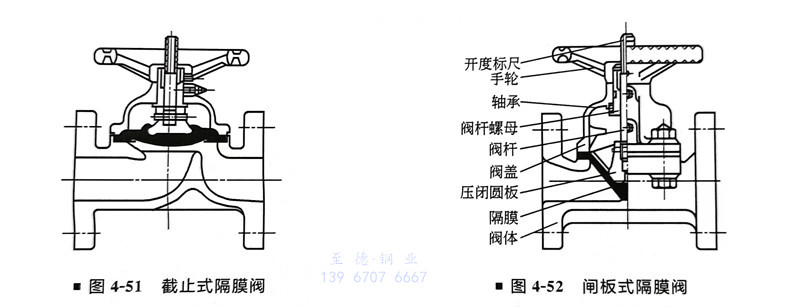

其結構形狀與截(jie)止閥(fa)相似，如圖4-51所示。這種形式(shi)的(de)閥(fa)門(men)，流體阻力(li)比屋脊(ji)式(shi)大，但密(mi)封面積大，密(mi)封性能好，可用于真空(kong)度高的(de)管(guan)道。
c. 閘(zha)板式
其結(jie)構形式與閘閥(fa)相似，如圖(tu)4-52所示(shi)。閘板(ban)式隔膜閥(fa)流(liu)體阻(zu)力最小(xiao)，適合于輸送黏性(xing)物料。
隔膜(mo)材(cai)料常用天(tian)然(ran)橡(xiang)(xiang)(xiang)膠(jiao)、氯丁橡(xiang)(xiang)(xiang)膠(jiao)、丁腈橡(xiang)(xiang)(xiang)膠(jiao)、異(yi)丁橡(xiang)(xiang)(xiang)膠(jiao)、氟化橡(xiang)(xiang)(xiang)膠(jiao)和聚全氟乙丙烯(xi)塑料（F46）等。
隔膜閥(fa)的(de)缺(que)點是耐(nai)(nai)壓(ya)不高，一般(ban)在(zai)6kgf/cm(0.66MPa)之內(nei)；耐(nai)(nai)溫(wen)性能也受隔膜的(de)限制，一般(ban)只能耐(nai)(nai)60～80℃，最高（氟化橡膠）也不超(chao)過180℃。
2. 隔膜(mo)閥的特點及選用
①. 流(liu)體阻力(li)小。
②. 能用于含硬質懸浮物的介質；由于介質只與閥(fa)體和隔膜接觸(chu)，所以無需填(tian)料函，不存在填(tian)料函泄漏問題，對(dui)閥(fa)桿部分無腐蝕的可(ke)能。
③. 適用于(yu)有腐蝕性(xing)、黏性(xing)、漿液介質(zhi)。
④. 不(bu)能(neng)用于介質壓(ya)力較高的場合。
⑤. 隔膜材質的推薦使(shi)用范圍見表4-68。

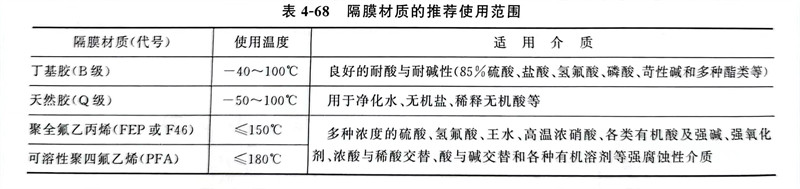

表4-68 隔(ge)膜(mo)材質(zhi)的推薦使用范圍
丁基(ji)膠（B級） -40~100℃ 良好的耐酸(suan)與耐堿(jian)性（85％硫酸(suan)、鹽酸(suan)、氫氟酸(suan)、磷酸(suan)、苛性堿(jian)和多(duo)種酯類等）
天然膠(jiao)（Q級） -50~100℃ 用于凈化水、無(wu)機(ji)鹽、稀釋無(wu)機(ji)酸等
聚(ju)全氟乙丙烯（FEP或F46） ≤150℃ 多種(zhong)濃度(du)的硫酸(suan)(suan)、氫氟酸(suan)(suan)、王水、高溫(wen)濃硝酸(suan)(suan)、各(ge)類有機酸(suan)(suan)及強堿、強氧化劑、濃酸(suan)(suan)與稀酸(suan)(suan)交(jiao)替、酸(suan)(suan)與堿交(jiao)替和各(ge)種(zhong)有機溶劑等強腐蝕性介質
可(ke)溶性聚四氟乙烯（PFA） ≤180℃
