隔膜閥(fa)結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔(ge)膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

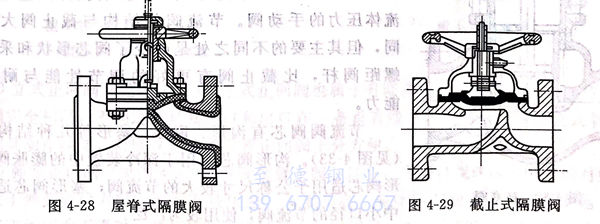

1. 屋脊(ji)式隔膜閥（見(jian)圖4-28)

  為最(zui)常用(yong)的(de)一(yi)種結構形式。關閉時(shi)，帶(dai)有(you)隔膜的(de)閥(fa)瓣(ban)下移，使其與閥(fa)體(ti)的(de)脊背密封，達(da)到(dao)切斷(duan)流體(ti)的(de)要(yao)求。其結構簡單，維修(xiu)方便，流體(ti)阻(zu)力小，因而(er)得到(dao)廣泛應用(yong)。

2. 截止式隔膜閥（見(jian)圖4-29)

  結(jie)構與截(jie)止閥相似(si)，類似(si)在截(jie)止閥的閥瓣下方裝(zhuang)置隔膜以隔斷流(liu)體。但(dan)其結(jie)構復雜，流(liu)體阻力(li)大，目前(qian)已(yi)較少(shao)采(cai)用。

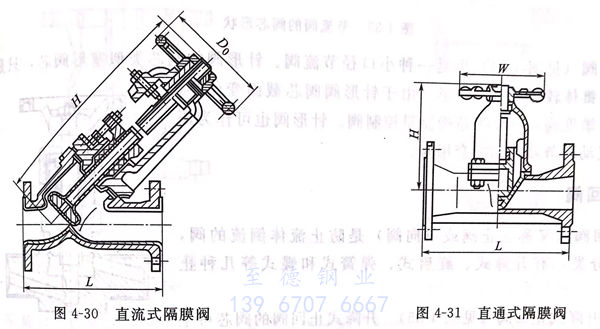

3. 直流式隔膜閥（見圖4-30)

  為截止式隔膜閥的改型(xing)結(jie)構(gou)，形同(tong)Y型(xing)閥，其結(jie)構(gou)仍很復雜，但改善了(le)流體(ti)的流通狀(zhuang)態，減小了(le)阻力。

4. 直通(tong)式隔膜(mo)閥（見圖(tu)4-31)

 其流體的流道近似(si)直(zhi)線，阻(zu)力很小，適用于易阻(zu)塞的介質。

 閘板式(shi)隔(ge)膜閥的通(tong)道及密封(feng)形(xing)式(shi)與閘閥相似，因啟閉時隔(ge)膜變形(xing)及磨損(sun)很(hen)大，使(shi)用(yong)壽命短，所以已很(hen)少(shao)采(cai)用(yong)。
