一、材(cai)料設計過程的計算機應用

  有的(de)工程公(gong)司把實際做過(guo)的(de)工程項目的(de)管(guan)道材(cai)料(liao)等(deng)級(ji)收集、歸納(na)起來，用(yong)計算機編(bian)制了材(cai)料(liao)選用(yong)等(deng)級(ji)庫，只(zhi)要輸入(ru)或者選擇管(guan)道材(cai)料(liao)選用(yong)的(de)工況等(deng)條件，就(jiu)會自動列出一(yi)系(xi)列可(ke)以采用(yong)的(de)材(cai)料(liao)和相應的(de)描(miao)述，以及(ji)其他必(bi)要的(de)有用(yong)信息(xi)。在壓力管(guan)道材(cai)料(liao)的(de)選擇上(shang)，會方便很(hen)多(duo)。

  使(shi)(shi)用PDS、PDMS或AutoPlant等(deng)三維模(mo)型軟件(jian)(jian)進(jin)行壓(ya)力(li)管(guan)道(dao)設(she)計(ji)時，需要管(guan)道(dao)材(cai)料工程師使(shi)(shi)用軟件(jian)(jian)的(de)(de)材(cai)料等(deng)級庫建立模(mo)塊程序，完成(cheng)項(xiang)目的(de)(de)三維模(mo)型數據庫加載工作。使(shi)(shi)用這(zhe)些軟件(jian)(jian)的(de)(de)自(zi)動生成(cheng)材(cai)料報(bao)表模(mo)塊，可以快速得(de)到各種壓(ya)力(li)管(guan)道(dao)材(cai)料統計(ji)報(bao)表。

二、管道(dao)材料統(tong)計(ji)中(zhong)Excel的使用(yong)

  Excel中的(de)很(hen)多功能(neng)對壓(ya)力管道材料(liao)設計工(gong)作(zuo)(zuo)效率的(de)提(ti)高具有很(hen)大的(de)作(zuo)(zuo)用。例如(ru)，求(qiu)和、拖拽拷(kao)貝、排序、分列、篩選(xuan)、函數、公式(shi)計算等常(chang)用的(de)功能(neng)。下(xia)面僅介紹(shao)Excel“數據透視表”功能(neng)在管道材料(liao)統(tong)計 ［Piping Material Take-off（MTO）］時的(de)應(ying)用。

  大、中(zhong)型(xing)項(xiang)目的(de)(de)(de)材料統(tong)計可以憑借PDS、PDMS或AutoPlant等(deng)壓(ya)力(li)管(guan)(guan)道設計軟(ruan)件(jian)建(jian)立壓(ya)力(li)管(guan)(guan)道三(san)維模(mo)(mo)型(xing)，然后，自動(dong)、快速生成各種壓(ya)力(li)管(guan)(guan)道材料數(shu)據(ju)報告。小(xiao)型(xing)項(xiang)目的(de)(de)(de)管(guan)(guan)線只有(you)很少的(de)(de)(de)管(guan)(guan)線，如只有(you)200多根管(guan)(guan)線，如果(guo)使用PDS、PDMS或AutoPlant等(deng)軟(ruan)件(jian)，則需要(yao)做(zuo)很多的(de)(de)(de)前(qian)期(qi)準(zhun)備(bei)工(gong)作，如大型(xing)軟(ruan)件(jian)的(de)(de)(de)材料等(deng)級數(shu)據(ju)庫(ku)的(de)(de)(de)搭(da)建(jian)，建(jian)立三(san)維管(guan)(guan)道模(mo)(mo)型(xing)等(deng)工(gong)作。一些小(xiao)型(xing)項(xiang)目，可以使用 Office中(zhong) Excel的(de)(de)(de)“數(shu)據(ju)透視表(biao)”功能，快速匯總管(guan)(guan)道材料，制作管(guan)(guan)道綜(zong)合(he)材料表(biao)。

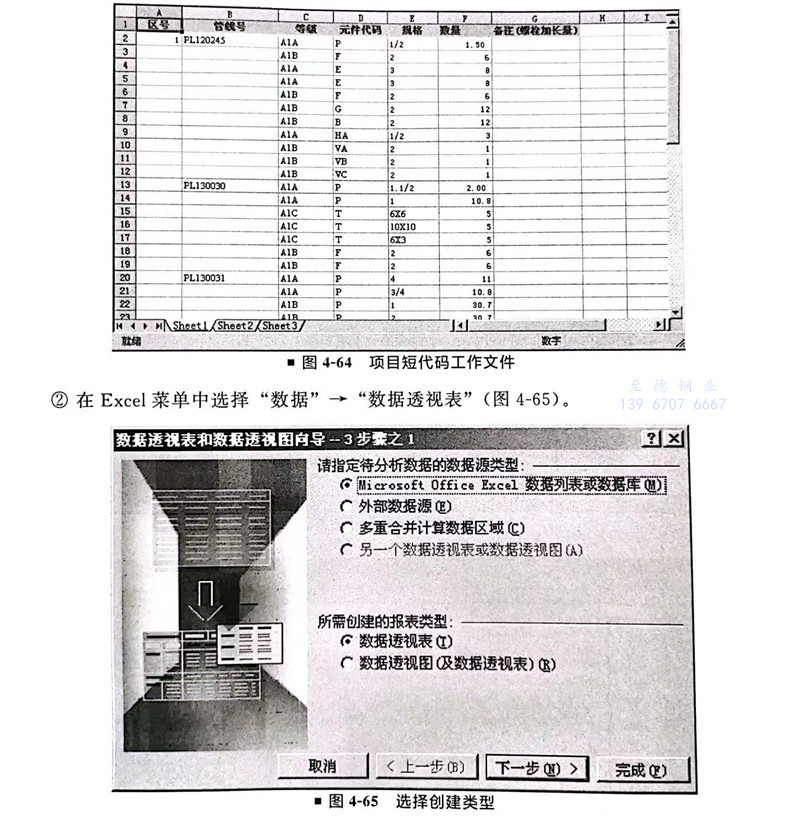

  ①. 根據(ju)管(guan)道布(bu)置圖，使用(yong)(yong)(yong)元件(jian)代(dai)碼(ma)（為了方便(bian)，使用(yong)(yong)(yong)英文字母代(dai)表(biao)(biao)(biao)(biao)各(ge)種管(guan)材(cai)，如管(guan)子可用(yong)(yong)(yong)P代(dai)表(biao)(biao)(biao)(biao)；90°彎(wan)頭可用(yong)(yong)(yong)E代(dai)表(biao)(biao)(biao)(biao)；法(fa)蘭(lan)可用(yong)(yong)(yong)F代(dai)表(biao)(biao)(biao)(biao)；墊片可用(yong)(yong)(yong)G代(dai)表(biao)(biao)(biao)(biao)；螺栓可用(yong)(yong)(yong)B代(dai)表(biao)(biao)(biao)(biao)；閘閥(fa)可用(yong)(yong)(yong)VA代(dai)表(biao)(biao)(biao)(biao)；截止閥(fa)可用(yong)(yong)(yong)VB代(dai)表(biao)(biao)(biao)(biao)等(deng)(deng)）記錄(lu)下相(xiang)應(ying)的(de)(de)等(deng)(deng)級、尺寸(cun)、數量（相(xiang)同的(de)(de)管(guan)材(cai)數量不用(yong)(yong)(yong)相(xiang)加，最后計算(suan)機統一分門(men)別類匯(hui)總），得出下面的(de)(de)表(biao)(biao)(biao)(biao)格（圖4-64）：“項目短代(dai)碼(ma)工(gong)作文件(jian)”（是由管(guan)道設計人員(yuan)依據(ju)管(guan)道布(bu)置圖數出來(lai)的(de)(de)）。

 ②. 在Excel菜(cai)單中(zhong)選擇(ze)“數據”→“數據透視表(biao)”（圖4-65）。

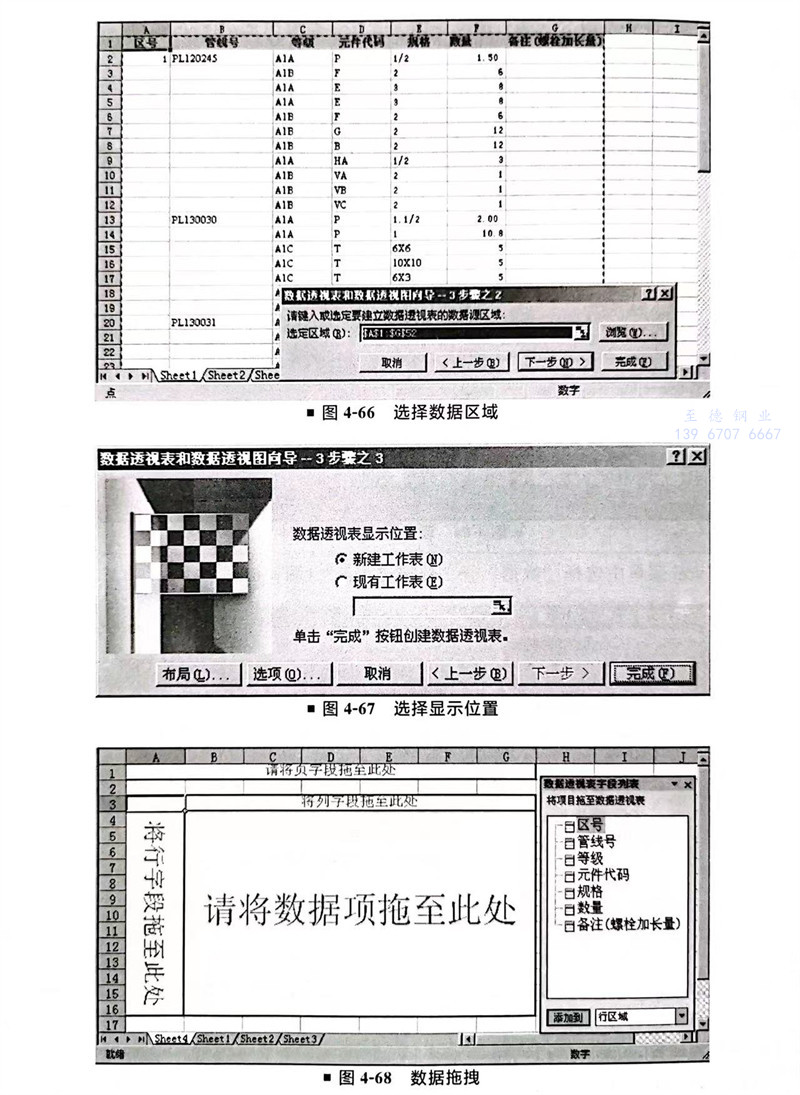

    點(dian)擊“下一步(bu)”（圖4-66）。

    點(dian)擊“下一步”（圖4-67）。

    點擊“完成”（圖(tu)4-68）。

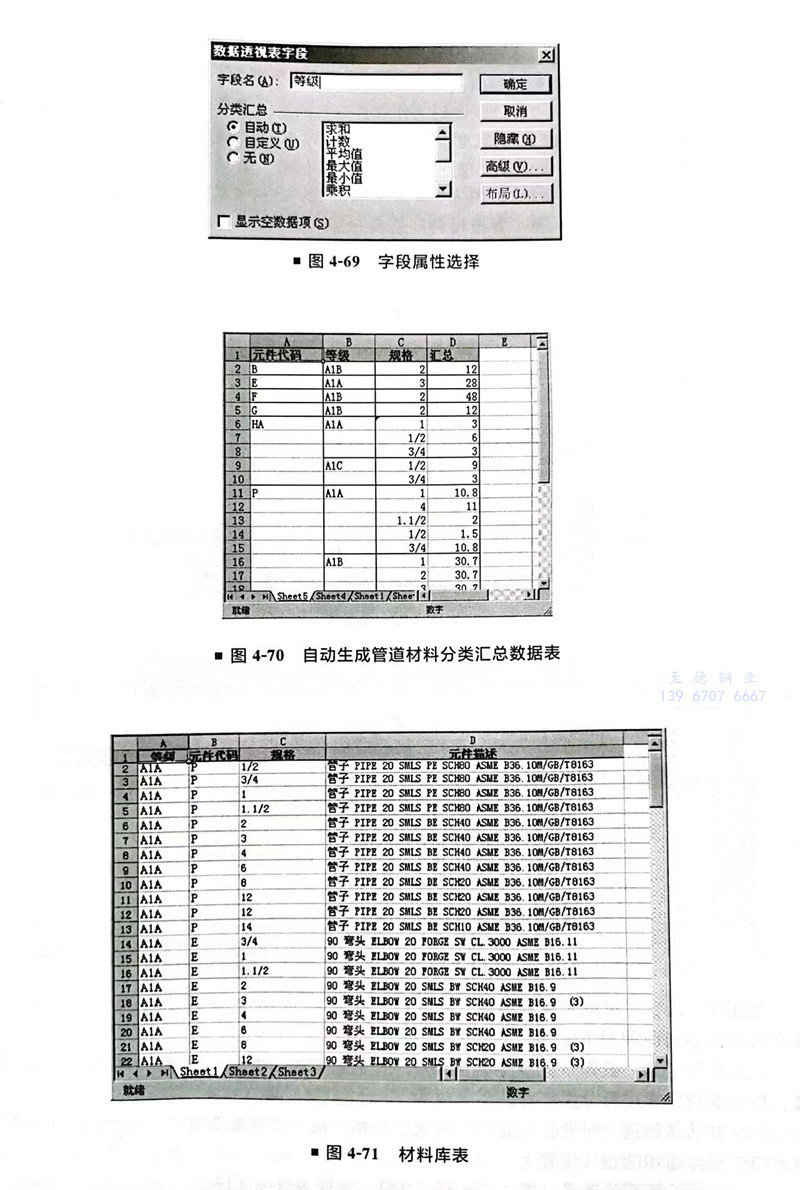

  ③. 根據管道綜合材料表匯(hui)總(zong)的(de)要求，用鼠(shu)標依次將“元件代碼、等級、規(gui)格”拖(tuo)入“將行字段拖(tuo)至此處(chu)”，每(mei)拖(tuo)一個字段，雙(shuang)擊(ji)字段，會(hui)彈(dan)出圖4-69所示的(de)對話框。

    點(dian)中(zhong)“求和”，點(dian)“確(que)定(ding)”。

  ④. 把“數量”拖(tuo)至“請將數據項(xiang)拖(tuo)至此處”。

    把寫著“求和(he)”“匯總(zong)”的沒有(you)用(yong)處的匯總(zong)項，點鼠標右(you)鍵設置為隱藏。

  ⑤. 把表(biao)格(ge)全選中(zhong)，拷貝到新的(de)表(biao)格(ge)中(zhong)，使用Excel“編(bian)輯”→“選擇性(xing)粘貼”，把寫著（空白）”的(de)項(xiang)，用“替(ti)換”功能(neng)，替(ti)換為空格(ge)，就得出了管道(dao)材料數量(liang)匯總表(biao)（圖(tu)4-70）。

  ⑥. 把短代(dai)(dai)碼轉(zhuan)化(hua)為代(dai)(dai)表的(de)管道(dao)材(cai)料(liao)(liao)的(de)相(xiang)應名稱(cheng)；根據等級、尺寸在管道(dao)等級表（圖-71）中的(de)相(xiang)應描(miao)述，拷(kao)貝到綜合材(cai)料(liao)(liao)表中，就完成了管道(dao)綜合材(cai)料(liao)(liao)表的(de)制作。

三、用計算機編程自動獲(huo)取材料匯(hui)總報告

  對于上面提出(chu)的小型工程項目，可以使用(yong)VB語言(yan)編程，實現(xian)在短代碼工作(zuo)文件上，自動添加管道(dao)材料描述(shu)和匯總管道(dao)材料。

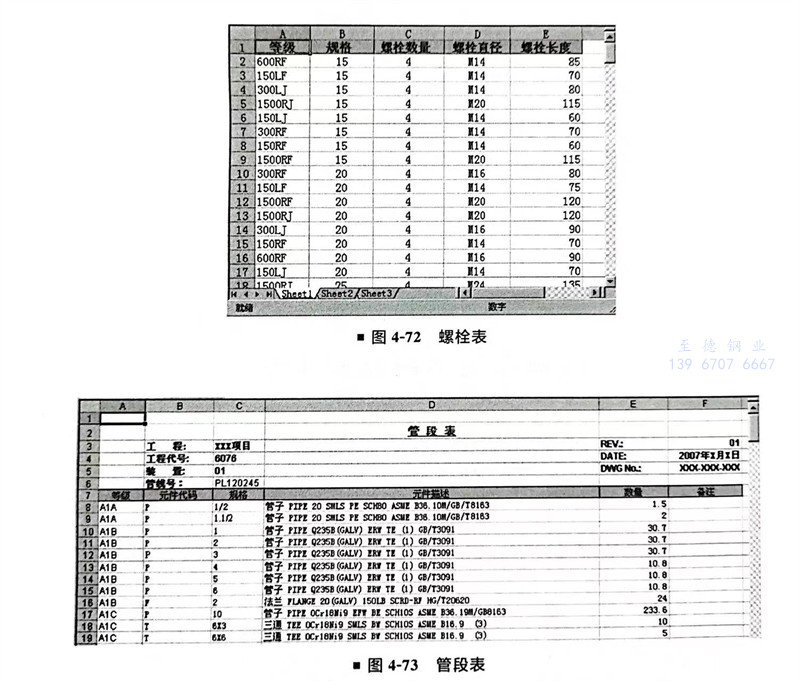

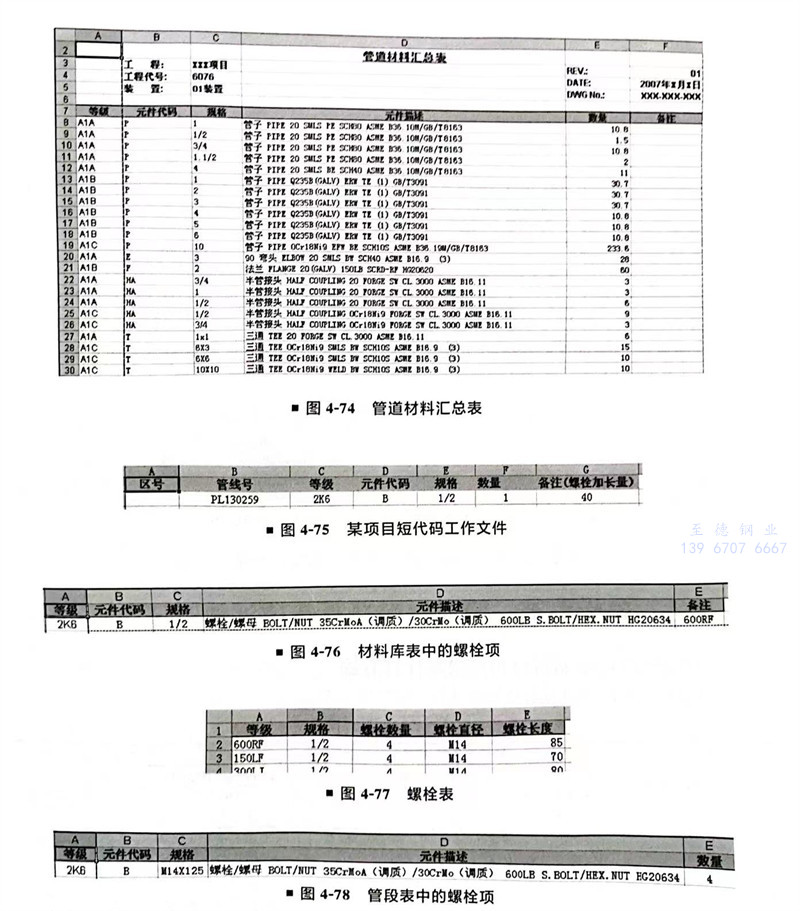

  從管(guan)道平面布置圖(tu)得到“項目(mu)短代碼工(gong)作(zuo)文件(jian)”（簡(jian)稱(cheng)(cheng)“表(biao)一”，圖(tu)4-64），利用項目(mu)的(de)“管(guan)道材(cai)(cai)料(liao)(liao)(liao)(liao)等級表(biao)”得出(chu)的(de)“材(cai)(cai)料(liao)(liao)(liao)(liao)庫表(biao)”（簡(jian)稱(cheng)(cheng)“表(biao)二”，圖(tu)4-71）、“螺(luo)栓表(biao)”（簡(jian)稱(cheng)(cheng)“表(biao)三”，圖(tu)4-72），通過編制程序，實(shi)現管(guan)道描(miao)述的(de)快速、自(zi)動加載，最終實(shi)現標準格式(shi)、帶有材(cai)(cai)料(liao)(liao)(liao)(liao)描(miao)述的(de)“管(guan)段表(biao)”（簡(jian)稱(cheng)(cheng)“表(biao)四(si)”，圖(tu)4-73）（每(mei)根管(guan)線(xian)(xian)的(de)材(cai)(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)，與每(mei)根管(guan)線(xian)(xian)的(de)徒手繪制詳圖(tu)配合，組成軸測(ce)圖(tu)）和“管(guan)道材(cai)(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)”（簡(jian)稱(cheng)(cheng)“表(biao)五”，圖(tu)4-74）（分區或者整個(ge)項目(mu)的(de)管(guan)道材(cai)(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)）。

 使(shi)用(yong)VB語言，可以(yi)實現利用(yong)表(biao)二和表(biao)三，續表(biao)一(yi)自動生成表(biao)四和表(biao)五的目標文件。各表(biao)之間的關(guan)系(xi)和原理(li)如下(xia)所(suo)述(shu)。

（1）分類(lei)匯(hui)總 表(biao)四(si)是把表(biao)一中管線(xian)號一樣的匯(hui)總到一頁，匯(hui)總時，按(an)照元(yuan)件代碼、等(deng)級、口徑制約因素進行(xing)分類(lei)匯(hui)總。

（2）自(zi)動加描(miao)述 只要代碼元(yuan)(yuan)件、等(deng)級、規格(ge)一致(zhi)，程(cheng)序就會把(ba)表(biao)二(er)中(zhong)的描(miao)述自(zi)動拷貝到表(biao)四中(zhong)元(yuan)(yuan)件描(miao)述的相應(ying)位置上。

（3）自動(dong)計算(suan)螺栓數量（圖4-75～圖4-78）表(biao)四為目標文件。

  ①. 表(biao)一中(zhong)“等級”“元件代(dai)(dai)碼”與“規格”和(he)表(biao)二中(zhong)照(zhao)應(ying)，程(cheng)序(xu)會把“元件描述”的(de)內容自動拷貝(bei)到表(biao)四。“等級”與“元件代(dai)(dai)碼”則視(shi)情況，可以讓程(cheng)序(xu)加(jia)載到表(biao)四，也可以不加(jia)。

  ②. 同時(shi)，表(biao)(biao)四的“規(gui)(gui)(gui)格(ge)”中(zhong)“M14X125”內容也被程序加(jia)(jia)載。“M14”是由表(biao)(biao)一(yi)中(zhong)的“等級”與“規(gui)(gui)(gui)格(ge)”和表(biao)(biao)三中(zhong)的“等級”與“規(gui)(gui)(gui)格(ge)”照(zhao)應，從表(biao)(biao)三拷貝出的“螺栓直徑(jing)”。“125”是由表(biao)(biao)三“螺栓長(chang)度”中(zhong)的“85”，加(jia)(jia)上表(biao)(biao)一(yi)“備注（螺栓加(jia)(jia)長(chang)量）”中(zhong)的“40”，即(ji) 85+40=125。

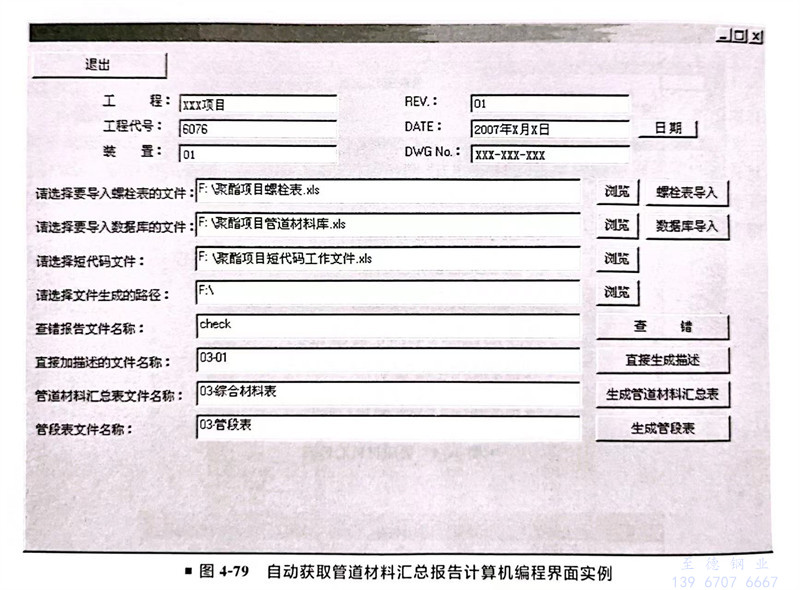

  圖(tu)4-79是使(shi)用編程(cheng)(cheng)語言(yan)，按照(zhao)上面(mian)介紹的(de)條件關系編寫出的(de)一(yi)個程(cheng)(cheng)序的(de)界面(mian)。
