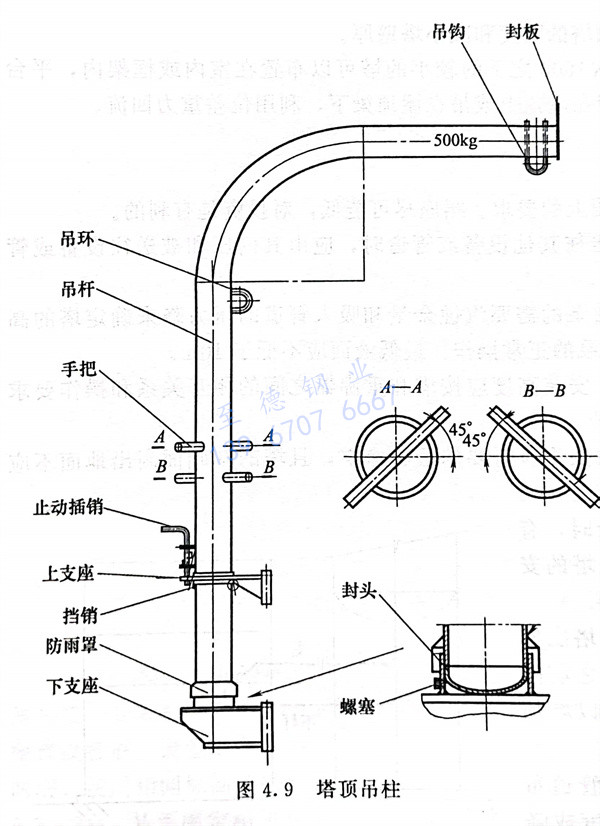

吊(diao)(diao)(diao)柱(zhu)的起(qi)吊(diao)(diao)(diao)質量標準吊(diao)(diao)(diao)柱(zhu)允(yun)許的起(qi)吊(diao)(diao)(diao)質量分為三擋:250kg、500kg和1000kg。設計者可根據起(qi)吊(diao)(diao)(diao)物(wu)料的最大質量來選用。塔頂(ding)吊(diao)(diao)(diao)柱(zhu)見圖4.9。




1. 吊(diao)柱的懸(xuan)臂(bei)長(chang)


   將(jiang)吊(diao)(diao)柱的(de)懸臂置于(yu)設備徑向(xiang)(xiang)方向(xiang)(xiang),起(qi)(qi)(qi)(qi)吊(diao)(diao)點與平臺(tai)外圈梁外邊沿(yan)的(de)距離不(bu)宜(yi)小于(yu)400mm,如(ru)果起(qi)(qi)(qi)(qi)吊(diao)(diao)件較大,可增加懸臂長度,或者起(qi)(qi)(qi)(qi)吊(diao)(diao)時在起(qi)(qi)(qi)(qi)吊(diao)(diao)物上(shang)系(xi)上(shang)繩子,起(qi)(qi)(qi)(qi)吊(diao)(diao)過程(cheng)中牽引繩子將(jiang)起(qi)(qi)(qi)(qi)吊(diao)(diao)物向(xiang)(xiang)外拉,使之不(bu)碰撞平臺(tai)外圈梁。


2. 吊柱的安裝方位


   設備(bei)所(suo)有(you)人(ren)(ren)孔(kong)布置(zhi)在(zai)同一方(fang)(fang)位(wei),確定(ding)吊(diao)柱(zhu)(zhu)的(de)(de)安(an)(an)裝(zhuang)(zhuang)方(fang)(fang)位(wei)應以人(ren)(ren)孔(kong)的(de)(de)方(fang)(fang)位(wei)為基準,并要考慮兩個因素:吊(diao)柱(zhu)(zhu)安(an)(an)裝(zhuang)(zhuang)方(fang)(fang)位(wei)所(suo)對(dui)應的(de)(de)設備(bei)徑向(xiang)起(qi)吊(diao)點(dian)是(shi)(shi)否(fou)(fou)直通地(di)面(mian),即在(zai)起(qi)吊(diao)過程中(zhong),是(shi)(shi)否(fou)(fou)中(zhong)間沒有(you)障礙物,可(ke)以直接(jie)從地(di)面(mian)起(qi)吊(diao)物料(內(nei)件或(huo)(huo)填料);要了解本設備(bei)的(de)(de)周圍是(shi)(shi)否(fou)(fou)有(you)其他(ta)設備(bei)或(huo)(huo)與其他(ta)直立設備(bei)設計成(cheng)聯(lian)合(he)平臺(tai)。當單塔平臺(tai)在(zai)人(ren)(ren)孔(kong)兩側(ce)(ce)(ce)均(jun)可(ke)起(qi)吊(diao)時(shi),吊(diao)柱(zhu)(zhu)安(an)(an)裝(zhuang)(zhuang)在(zai)人(ren)(ren)孔(kong)的(de)(de)任一側(ce)(ce)(ce)均(jun)可(ke)。對(dui)于聯(lian)合(he)平臺(tai),其吊(diao)柱(zhu)(zhu)相(xiang)對(dui)于人(ren)(ren)孔(kong)的(de)(de)安(an)(an)裝(zhuang)(zhuang)方(fang)(fang)位(wei)有(you)三種情(qing)況,在(zai)設備(bei)俯視(shi)圖中(zhong)表現為順時(shi)針側(ce)(ce)(ce)安(an)(an)裝(zhuang)(zhuang)、逆時(shi)針側(ce)(ce)(ce)安(an)(an)裝(zhuang)(zhuang)或(huo)(huo)居中(zhong)安(an)(an)裝(zhuang)(zhuang),見圖4.10。




3. 吊索的所在位置就是起吊點(dian)

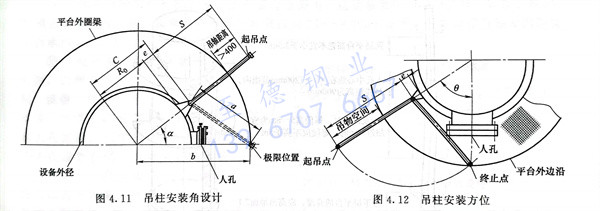

   保持起吊(diao)點(dian)的(de)(de)位(wei)置(zhi),將起吊(diao)物(wu)吊(diao)至預(yu)定(ding)(ding)層平(ping)臺(tai)的(de)(de)欄桿上(shang)方以后,向(xiang)人孔(kong)方向(xiang)旋(xuan)轉吊(diao)柱的(de)(de)懸臂(bei),使起吊(diao)物(wu)進入(ru)預(yu)定(ding)(ding)層平(ping)臺(tai),極(ji)限(xian)位(wei)置(zhi)是(shi)吊(diao)索(suo)(suo)與平(ping)臺(tai)外圈梁外邊沿相碰,此(ci)時(shi)起吊(diao)物(wu)已經有一半進入(ru)了平(ping)臺(tai)。在俯視圖上(shang),吊(diao)索(suo)(suo)極(ji)限(xian)位(wei)置(zhi)位(wei)于人孔(kong)中心線的(de)(de)延(yan)長線上(shang)是(shi)最佳方位(wei),此(ci)時(shi)吊(diao)二柱的(de)(de)安裝(zhuang)角(jiao)是(shi)最佳安裝(zhuang)角(jiao),見(jian)圖4.11。




  按(an)照國內一些規范的要求,吊柱在塔(ta)頂或直立設(she)備上的安(an)裝方向,應在塔(ta)或直立設(she)備裝配圖(tu)上說明。吊柱中心線與人孔(kong)中心線間應有(you)合適(shi)的夾角0,當操(cao)作人員站在平臺(tai)上轉(zhuan)動(dong)手把時,使吊鉤的垂直中心線能轉(zhuan)到人孔(kong)的附近,見圖(tu)4.12。
