目前應用的不銹鋼，按基體組織大致可分為以下幾類。

1. 奧(ao)氏體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵(tie)素體不銹鋼

    這類鋼在加熱和(he)冷卻時都不發生α?γ相變，始終保(bao)持(chi)鐵素(su)體組(zu)織，如06Cr11Ti、008Cr27Mo等。

3. 馬(ma)氏體不銹鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體(ti)+鐵素體(ti)雙相不銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型不銹鋼

  具有馬(ma)氏(shi)體(ti)十鐵素體(ti)的基體(ti)再加金屬(shu)化合物(wu)強化相的組織(zhi)；或者是(shi)馬(ma)氏(shi)體(ti)基體(ti)加金屬(shu)化合物(wu)強化相的組織(zhi)，如(ru)07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡(jian)便起見，將(jiang)(jiang)鐵素體(ti)形(xing)成(cheng)(cheng)元素折合成(cheng)(cheng)鉻(ge)的(de)作用，將(jiang)(jiang)奧氏體(ti)形(xing)成(cheng)(cheng)元素折合成(cheng)(cheng)鎳(nie)的(de)作用，而制成(cheng)(cheng)鉻(ge)當量［Cr］和鎳(nie)當量［Ni］圖(tu)，來表(biao)明鋼(gang)的(de)實際(ji)成(cheng)(cheng)分和得到的(de)組織狀態。

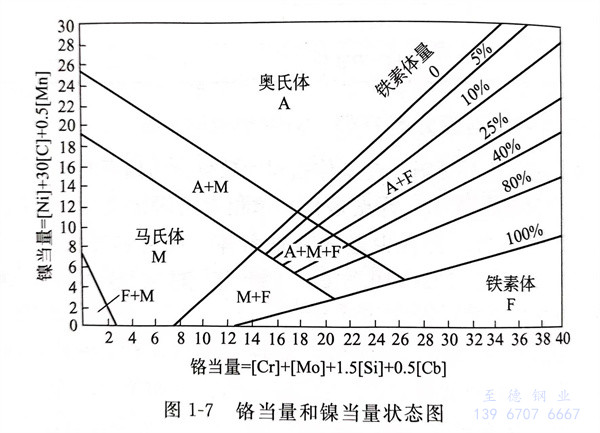

  圖(tu)1-7為(wei)鉻當量(liang)(liang)(liang)和鎳當量(liang)(liang)(liang)狀態(tai)(tai)圖(tu)，該圖(tu)適用于(yu)Cr-Ni鋼(gang)系(xi)統(tong)，可以根據鋼(gang)的化學成(cheng)分換算成(cheng)鉻當量(liang)(liang)(liang)和鎳當量(liang)(liang)(liang)，來估計鋼(gang)的組織狀態(tai)(tai)。
