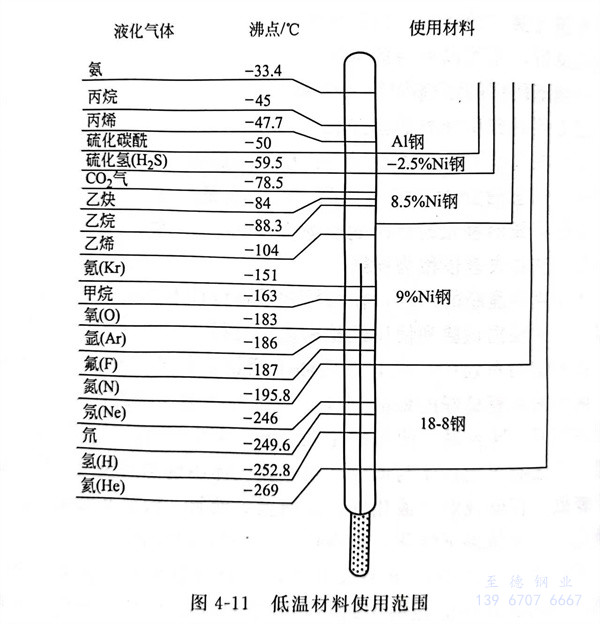

一般所說的低溫,定義很廣,通常在冷藏和冷凍使用范圍的低溫是從0℃開始到-100℃左右或超低溫。低溫的范圍不同,其特性大不相同。生產工業用氮或氧時,將空氣在超低溫中進行冷卻,則可分離出液態氮(液化溫度-196℃)和液態氧(-183℃)。還有,近年來,作為對環境污染很少的能源-天然氣,在生產裝置的超低溫工況下,冷卻成為液化天然氣(LNG:液化溫度-162℃),使用LNG船就可以大規模地將生產的液化天然氣(LNC)運輸到儲存基地。低溫環境和使用材料實例如圖4-11所示。奧氏體系列不銹鋼是在超低溫狀態下使用的優秀材料。


圖 11.jpg


  還有在超導粒子(zi)加(jia)速器(qi)中(zhong),為了能(neng)在絕對溫(wen)度(-273℃)附近的(de)環境溫(wen)度下(xia)使用,需開發和使用在超低溫(wen)狀態下(xia)仍為非(fei)磁(ci)性、高強(qiang)度的(de)特(te)殊奧(ao)氏體型不銹(xiu)鋼。


  普通(tong)鋼(gang)(gang)(gang)是一(yi)種高強(qiang)度(du)(du)材(cai)料,但在(zai)(zai)低(di)溫(wen)(wen)環(huan)(huan)(huan)境中,因其強(qiang)度(du)(du)和(he)(he)韌性都有所減弱,在(zai)(zai)使(shi)用上受到限制。為此添加鎳(Ni)成(cheng)為特殊鋼(gang)(gang)(gang),可按(an)規(gui)定(ding)的用途(tu)使(shi)用。馬(ma)氏(shi)體(ti)型(xing)、鐵素(su)體(ti)型(xing)和(he)(he)奧(ao)(ao)氏(shi)體(ti)型(xing)不(bu)銹(xiu)鋼(gang)(gang)(gang),分別(bie)在(zai)(zai)常溫(wen)(wen)以及高溫(wen)(wen)環(huan)(huan)(huan)境中具(ju)有各自優(you)越(yue)的特性,但在(zai)(zai)低(di)溫(wen)(wen)環(huan)(huan)(huan)境中,馬(ma)氏(shi)體(ti)型(xing)不(bu)銹(xiu)鋼(gang)(gang)(gang)和(he)(he)鐵素(su)體(ti)型(xing)不(bu)銹(xiu)鋼(gang)(gang)(gang),與普通(tong)鋼(gang)(gang)(gang)一(yi)樣,低(di)溫(wen)(wen)性能(neng)不(bu)佳,在(zai)(zai)使(shi)用上要謹慎和(he)(he)注意(yi)。而(er)奧(ao)(ao)氏(shi)體(ti)型(xing)不(bu)銹(xiu)鋼(gang)(gang)(gang),因具(ju)備優(you)良的低(di)溫(wen)(wen)特性而(er)被大量使(shi)用。


低溫鋼必須(xu)具有的主要(yao)性能:


  ①.韌性-脆性轉變溫度低于(yu)使用溫度;


  ②. 滿(man)足設計要求的強(qiang)度;


  ③. 在使用溫度下組織(zhi)結構穩定;


  ④. 具有良好的焊接性和加(jia)工成(cheng)形性;


  ⑤. 某(mou)些特(te)殊用途(tu)還(huan)要求極(ji)低(di)的磁導率、冷收縮率等。


1. 低溫下不銹(xiu)鋼的物理性能


  不(bu)(bu)銹鋼在(zai)(zai)(zai)(zai)低(di)(di)溫(wen)下(xia)(xia)(xia),電(dian)阻、線膨脹系(xi)數、熱導率(lv)(lv)、質(zhi)量熱容和磁(ci)性(xing)都會(hui)發生很(hen)大變化(hua)。電(dian)阻,線膨脹系(xi)數在(zai)(zai)(zai)(zai)低(di)(di)溫(wen)時(shi)變小(xiao);熱導率(lv)(lv)、質(zhi)量熱容在(zai)(zai)(zai)(zai)低(di)(di)溫(wen)時(shi)急劇減少;楊氏(shi)模量(縱(zong)彈性(xing)模量)在(zai)(zai)(zai)(zai)溫(wen)度(du)下(xia)(xia)(xia)降的(de)同時(shi)增(zeng)大。因為奧氏(shi)體(ti)(ti)型不(bu)(bu)銹鋼具有低(di)(di)溫(wen)的(de)Ms點(馬(ma)(ma)氏(shi)體(ti)(ti)變態起始溫(wen)度(du)),所(suo)以當保持在(zai)(zai)(zai)(zai)M3點以下(xia)(xia)(xia)時(shi),即可生成馬(ma)(ma)氏(shi)體(ti)(ti)。低(di)(di)溫(wen)時(shi)馬(ma)(ma)氏(shi)體(ti)(ti)的(de)生成,才使奧氏(shi)體(ti)(ti)型不(bu)(bu)銹鋼的(de)代表鋼種06Cr19Ni10(304)在(zai)(zai)(zai)(zai)常(chang)溫(wen)下(xia)(xia)(xia)是(shi)非磁(ci)性(xing)的(de),而(er)在(zai)(zai)(zai)(zai)低(di)(di)溫(wen)環境中變為有磁(ci)性(xing)。


2. 不銹(xiu)鋼低溫(wen)特性


  低(di)溫(wen)(wen)脆化-在(zai)低(di)溫(wen)(wen)環(huan)境(jing)中(zhong),變形能量小(xiao)。在(zai)低(di)溫(wen)(wen)環(huan)境(jing)中(zhong),延伸率和斷面收縮(suo)率降低(di)的(de)現象(xiang)稱為低(di)溫(wen)(wen)脆化。多在(zai)鐵素體型的(de)體心立方(bcc)晶格組(zu)織上產(chan)生。


  低溫加工(低溫處理(li))-將馬氏(shi)(shi)體型(xing)不銹鋼(gang)從(cong)奧(ao)氏(shi)(shi)體化溫度淬火后再(zai)冷卻到極低的(de)溫度,以促進產(chan)生馬氏(shi)(shi)體的(de)淬火方法。適合于(yu)容(rong)易生成殘留奧(ao)氏(shi)(shi)體的(de)不銹鋼(gang)。


  奧氏體型不銹鋼具有優越的低溫特性。022Cr19Ni10(304L)和022Cr17Ni12Mo2(316L)這兩種鋼的抗拉強度在低溫時,均有所上升。近年來,又開發了借助于添加氮(N)而控制材料強度的技術。添加氮(N),也對超低溫狀態下的透磁率帶來影響。所以氮(N)成為改善特性的有效元素,含氮(N)06Cr17Ni12Mo2N(316N)低溫的延展性達到30%以上,是充分而穩定的,而且奧氏體穩定程度比 06Cr17Ni12Mo2(316),022Cr17Ni17Mo2(316L)具有更優良的低溫特性。如前所述,有必要注意奧氏體型不銹鋼的低溫馬氏體生成的影響。


  奧氏(shi)(shi)體不銹鋼在低溫(wen)狀態下,因為(wei)具有Ms點,所(suo)以如果(guo)保持在Ms點以下時,則可生(sheng)成馬(ma)氏(shi)(shi)體。


  因為Ms點的溫度值依化學組成(Ni當量)的變化而變化,12Cr17Ni7 (301)約為-10℃,06Cr19Ni10(304)約為-50℃,06Cr25Ni20(310S)則為-150℃。Ms點對低溫裝置材料的選用是一個重要因素。雖說Ms點以下的低溫,就生成馬氏體,但在Ma(變形導致馬氏體形成的最高溫度)點以下時,發現仍可以進行加工。在Ma點和Ms點的中間溫度進行加工時,因加工感應馬氏體產生變態,顯示出在低溫下,其延展性增加。


  對于(yu)奧(ao)氏體穩定程度(du)(du)不(bu)同(tong)的(de)(de)12Cr17Ni7(301),06Cr19Nil0(304)和20Cr25Ni20(310),在Ms點以下進行加工(gong)(gong)時(shi),隨著(zhu)加工(gong)(gong)溫(wen)度(du)(du)的(de)(de)降(jiang)低強度(du)(du)增加。按(an)鋼(gang)種不(bu)同(tong)排列,其(qi)強度(du)(du)增加的(de)(de)次(ci)序為12Cr17Ni7(301)>06Cr19Ni10(304)>20Cr25Ni20(310),像12Cr17Ni7(301)那樣的(de)(de)奧(ao)氏體穩定度(du)(du)越(yue)差(cha)的(de)(de)材料,其(qi)強度(du)(du)增加就越(yue)明顯。


  06Cr19Ni9(304)在超低(di)溫下進行拉(la)伸(shen)試驗(yan)時,其(qi)應力-應變曲線(xian)(xian)圖居然出現的激(ji)烈(lie)的鋸齒形狀(zhuang)曲線(xian)(xian)(突(tu)出鋸齒狀(zhuang)曲線(xian)(xian)),這(zhe)是由于受拉(la)伸(shen)而生(sheng)成馬氏體的緣故。隨著應力的增大,其(qi)組織引起Y相→α相或密排六方晶格(hcp)ε相→α相的變態。同時表示產(chan)生(sheng)了應力緩(huan)和。
