1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等,這些儀表管口應設在操作區內平臺上或梯子旁邊,便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁(有破損的危險)。
2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤,此時塔盤的降液區并不是液體真正降落的區域,應該視塔盤擋板附近為降液區。分析口應設置平臺區域,以便于操作。由于降液區的影響,儀表及分析不銹鋼管口的布置不能滿足上述要求時,可采取加大平臺、延伸爬梯高度等方法解決。
3. 液(ye)位(wei)計和液(ye)面調節器管口方位(wei)設計
a. 液(ye)(ye)位計(ji)和液(ye)(ye)面調節器(qi)的開口應布(bu)置(zhi)在便于監視、檢查及能從(cong)抽出(chu)泵和調節閥(fa)的旁(pang)通處看見(jian)的位置(zhi),且液(ye)(ye)面應不受流入液(ye)(ye)體(ti)沖擊的影(ying)響。
b. 液(ye)面調(diao)節變送器(qi)應設(she)在平(ping)臺或梯子上(shang)(shang)操作(zuo)方(fang)便的地方(fang),站在梯子平(ping)臺上(shang)(shang)操作(zuo)的液(ye)位(wei)(wei)調(diao)節器(qi)和(he)液(ye)位(wei)(wei)計(ji)宜安裝在梯子的右側。液(ye)位(wei)(wei)計(ji)不(bu)能(neng)穿越平(ping)臺,不(bu)能(neng)位(wei)(wei)于爬梯靠平(ping)臺的一側,以免阻礙通道。
c. 液(ye)位計(ji)不得位于其上層塔盤的(de)降(jiang)液(ye)區(qu),以防(fang)止液(ye)位計(ji)出現假(jia)液(ye)位。

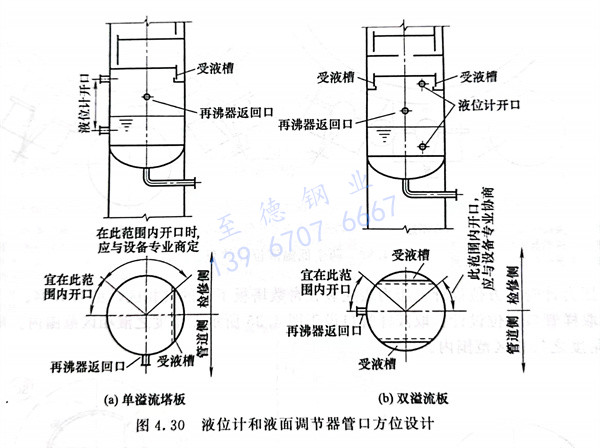

d. 液(ye)(ye)(ye)(ye)(ye)(ye)位調節(jie)器(qi)最適宜的(de)(de)位置,是在(zai)檢查液(ye)(ye)(ye)(ye)(ye)(ye)位調節(jie)器(qi)時,可以看到(dao)液(ye)(ye)(ye)(ye)(ye)(ye)位計的(de)(de)地(di)方(fang),并應(ying)考(kao)慮由于(yu)液(ye)(ye)(ye)(ye)(ye)(ye)相進料影(ying)響的(de)(de)液(ye)(ye)(ye)(ye)(ye)(ye)位波動。當(dang)設(she)置的(de)(de)擋板不(bu)能(neng)避免液(ye)(ye)(ye)(ye)(ye)(ye)位波動時,應(ying)與設(she)備專(zhuan)業協商(shang)解決(jue)液(ye)(ye)(ye)(ye)(ye)(ye)位計的(de)(de)方(fang)位,取決(jue)于(yu)受液(ye)(ye)(ye)(ye)(ye)(ye)槽與再(zai)沸器(qi)返回口間的(de)(de)關系,如圖(tu)4.30所示。

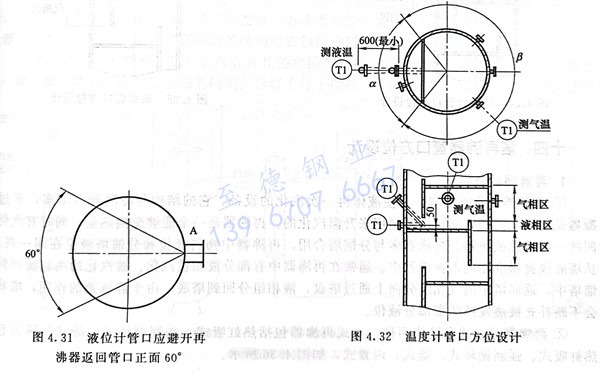

e. 為使液位(wei)計(ji)(ji)指示準確,管(guan)口(kou)應避(bi)開(kai)再沸(fei)器(qi)(qi)返回管(guan)口(kou)正(zheng)面60°角范(fan)圍(wei)內(nei),見(jian)圖4.31,管(guan)口(kou)A為再沸(fei)器(qi)(qi)返回管(guan)口(kou),在(zai)這個管(guan)口(kou)正(zheng)面60°的范(fan)圍(wei)內(nei),不布置液位(wei)計(ji)(ji)管(guan)口(kou)。若在(zai)液位(wei)計(ji)(ji)接(jie)口(kou)處(chu)設有擋(dang)板,則可不受上(shang)述范(fan)圍(wei)限制。液位(wei)計(ji)(ji)不安裝在(zai)塔平臺入口(kou)處(chu),以免堵塞通(tong)道,最好位(wei)于平臺端部。
4. 溫度計管口方位設計
a. 測液(ye)溫:通常由(you)降(jiang)流(liu)板(ban)(ban)側(ce)插入(ru)(ru)液(ye)相區,如圖(tu)4.32所示,大約(yue)高出塔板(ban)(ban)50mm處,不宜(yi)高出100mm。測氣溫:置于氣相區,如圖(tu)4.32所示。溫度計套管伸(shen)入(ru)(ru)塔內需檢查是否(fou)與降(jiang)流(liu)板(ban)(ban)式凸(tu)出物內件相撞,且要考慮其插入(ru)(ru)或抽(chou)出空間(jian),并注意避(bi)免(mian)妨礙(ai)人孔的通道。抽(chou)出空間(jian)最小為600mm。

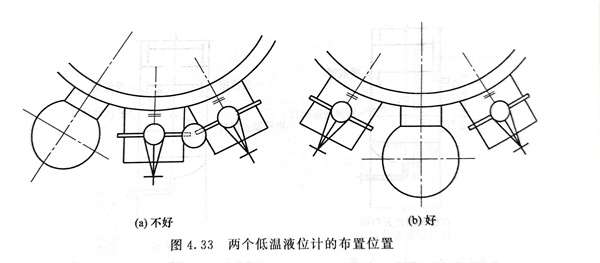

b. 兩個低溫液(ye)位(wei)計(ji)不要靠在一起,防止(zhi)“冷橋(qiao)”產生和結霜,如圖4.33所示。
5. 壓力計管(guan)口方位設計。壓力表應(ying)裝(zhuang)在奇數塔板(ban)下面的(de)氣相區,見圖(tu)4.34。
6. 取樣管(guan)(guan)口方位(wei)設(she)計。取液樣管(guan)(guan)口設(she)于(yu)圖4.35所示α角度(du)之液相區范(fan)圍內。取氣樣管(guan)(guan)口設(she)于(yu)β角度(du)之氣相區范(fan)圍內。
