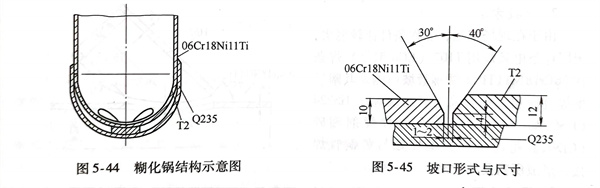

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼板(ban)厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采用的焊(han)接工藝：焊(han)絲為T2，直徑為4mm，選用焊(han)劑HJ431或HJ350。采用直流電源(yuan)進行施焊(han)。

施焊(han)步驟：

   1. 清理坡口(kou)表面，去(qu)除(chu)表面氧(yang)化物(wu)(wu)(wu)和(he)臟物(wu)(wu)(wu)；背面Q235鋼同樣要除(chu)銹和(he)清除(chu)臟物(wu)(wu)(wu)；焊(han)前用砂布擦去(qu)焊(han)絲(si)氧(yang)化物(wu)(wu)(wu)。

   2. 選用較大熱(re)輸人的焊(han)接(jie)參數，以(yi)獲得較好的焊(han)縫成形(xing)。其焊(han)接(jie)參數為：焊(han)接(jie)電流600～800A，電弧電壓42～46V，焊(han)接(jie)速(su)度18～21.5m/h，送絲(si)速(su)度139m/h。

  焊后先進(jin)行目視檢查，然后再(zai)進(jin)行無損檢測，未發現裂紋、未焊透和未熔合缺陷，成功地(di)焊成了生產啤(pi)灑的(de)糊化鍋。

  施焊(han)(han)前曾進行過工藝評定，對焊(han)(han)接(jie)接(jie)頭進行了力學(xue)性(xing)能試驗，焊(han)(han)接(jie)接(jie)頭的抗拉(la)強度為(wei)（330～390／360）MPa，高于(yu)純銅(tong)抗拉(la)強度值（200MPa），冷彎(wan)角達到(dao)120°仍未開裂，完全(quan)滿足(zu)了圖樣(yang)的技(ji)術要求。通(tong)過金相觀察，看(kan)到(dao)靠(kao)近06Cr18Ni11Ti 不銹(xiu)鋼一側的焊(han)(han)接(jie)接(jie)頭組(zu)織，在(zai)(zai)金屬基體(ti)上分布著大量的枝(zhi)(zhi)狀(zhuang)晶，這(zhe)些枝(zhi)(zhi)狀(zhuang)晶是由(you)熔點(dian)高于(yu)純銅(tong)的鐵(tie)、鎳、鉻等合(he)金元(yuan)素(su)組(zu)成(cheng)。這(zhe)是由(you)于(yu)焊(han)(han)接(jie)熔池從液態到(dao)固態轉變過程中，因溶(rong)解度變小，在(zai)(zai)結晶時上述合(he)金元(yuan)素(su)首(shou)先(xian)析出的緣故。用電子探針測出枝(zhi)(zhi)狀(zhuang)晶主要化學(xue)成(cheng)分的質量分數（％）為(wei)：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)近不銹(xiu)鋼06Cr18Ni11Ti中的含量。不銹(xiu)鋼06Cr18Ni11Ti與焊(han)(han)縫的熔合(he)處(chu)有(you)一個(ge)明顯的界面，焊(han)(han)縫側析出的枝(zhi)(zhi)狀(zhuang)晶較為(wei)細小，分布也較稀疏(shu)。
