氣割是利用氣體火焰的熱能將工件切割處預熱到一定溫度后，噴出高速切割氧流，使金屬燃燒并放出熱量而實現熱切割的方法。普通低碳鋼之所以容易切割并且切割質量好，是因為燃燒生成的氧化物熔點低于鋼本身，同時燃燒熱能將其加熱到熔融狀態，然后被氣流吹掃干凈。氧燃氣火焰切割不銹鋼時，主要問題是切口表面形成高熔點的氧化鉻，它阻止金屬的燃燒，造成不能連續切割的困難。為了順利地切割不(bu)銹鋼，除了有足夠純的、有一定壓力的氧氣和良好的切割風線（即要有足夠長而有力的圓柱狀的切割氧氣流）外，還要采取一些特殊的工藝措施。

  振動(dong)氣割是(shi)利用(yong)氧燃氣火焰(yan)切(qie)割炬的振動(dong)來切(qie)割不銹鋼的一種簡單易行(xing)的方法。

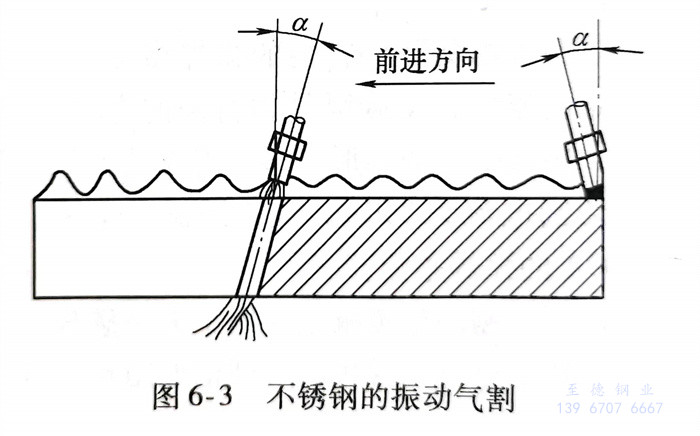

  振(zhen)動氣割(ge)(ge)(ge)(ge)方法(fa)的(de)(de)(de)(de)實質(zhi)是在切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)過(guo)程(cheng)中使割(ge)(ge)(ge)(ge)炬振(zhen)動，以沖(chong)破(po)切(qie)(qie)(qie)(qie)口處產生(sheng)的(de)(de)(de)(de)難熔(rong)氧化(hua)膜，從(cong)(cong)而達到分離(li)切(qie)(qie)(qie)(qie)斷金屬的(de)(de)(de)(de)目的(de)(de)(de)(de)。切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)過(guo)程(cheng)如(ru)圖(tu)6-3所(suo)示，切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)開始時將(jiang)割(ge)(ge)(ge)(ge)件邊緣(yuan)預熱到熔(rong)融狀(zhuang)態(tai)，然后(hou)開啟切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)氧流(liu)(liu)，熔(rong)渣即(ji)從(cong)(cong)切(qie)(qie)(qie)(qie)口流(liu)(liu)出(chu)。此時應抬(tai)高割(ge)(ge)(ge)(ge)嘴并立即(ji)進行前后(hou)、上下振(zhen)動。振(zhen)動的(de)(de)(de)(de)振(zhen)幅(fu)為10～15mm，振(zhen)動頻率為60～80次／圖(tu)6-3 不銹鋼的(de)(de)(de)(de)振(zhen)動氣割(ge)(ge)(ge)(ge)min。振(zhen)動的(de)(de)(de)(de)切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)氧流(liu)(liu)沖(chong)破(po)切(qie)(qie)(qie)(qie)口處產生(sheng)的(de)(de)(de)(de)高熔(rong)點氧化(hua)鉻，使鐵繼(ji)續燃燒，并借(jie)助(zhu)于(yu)氧流(liu)(liu)的(de)(de)(de)(de)前后(hou)、上下的(de)(de)(de)(de)沖(chong)擊，達到繼(ji)續切(qie)(qie)(qie)(qie)割(ge)(ge)(ge)(ge)的(de)(de)(de)(de)目的(de)(de)(de)(de)。

  割炬采用一(yi)般的(de)氧乙炔割炬，如G01-300型(xing)。與切割同樣厚度的(de)碳(tan)鋼(gang)(gang)相比，預熱火(huo)焰要(yao)大且集中，氧氣壓力(li)也要(yao)增加(jia)大約15％～20％。通常(chang)用這種振動氣割來割斷直徑不超過500mm的(de)不銹鋼(gang)(gang)鑄件的(de)冒口(kou)，可以達(da)到切割的(de)目(mu)的(de)，但切口(kou)質量很差。

  隨著科技(ji)的發展，氧燃氣火焰氣割(ge)很少(shao)用于切(qie)割(ge)不銹鋼(gang)鋼(gang)板(ban)，大多數用于切(qie)割(ge)不銹鋼(gang)鑄造冒口(kou)。
