①. 集(ji)液(ye)包應設置在下列場(chang)合。

  a. 蒸汽主管的末(mo)端。

  b. 蒸汽管線的立式II形補償彎(wan)管或立管最低處。

  c. 蒸(zheng)汽水平管的低點(dian)處。

  d. 裝置邊(bian)界(jie)蒸(zheng)汽管(guan)線切斷閥之前。

②. 水(shui)平(ping)敷設(she)的(de)長蒸汽管應設(she)集液包，其間(jian)隔如下。

  a. 在裝(zhuang)置內，飽和蒸(zheng)汽(qi)宜為80m，過熱(re)蒸(zheng)汽(qi)宜為160m。

  b. 在裝(zhuang)置外，順坡時宜為(wei)300m，逆(ni)坡時宜為(wei)200m。

③. 管廊上(shang)蒸汽(qi)總管末(mo)端的集液包配管應考(kao)慮以下要求(qiu)。

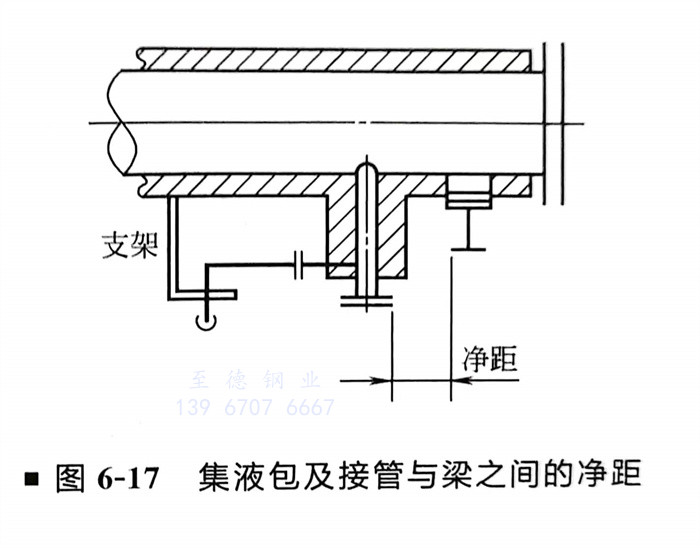

  a. 集液包及接管與梁之間的(de)(de)凈距應(ying)大(da)于(yu)熱(re)位(wei)移量及保溫所需的(de)(de)空間，且不小于(yu)200mm（圖(tu)6-17）。

  b. 集液包的冷凝水出(chu)口(kou)管(guan)的方位不宜向(xiang)管(guan)廊梁的一側引出(chu)，同時避免與管(guan)廊下層管(guan)道相碰。疏水閥應(ying)布置(zhi)在(zai)不影響通行的地方。

  c. 集(ji)液(ye)包的冷凝水(shui)出口(kou)管的走向(xiang)，除考(kao)慮管道柔性要求外，還要考(kao)慮便于設置管道支(zhi)架及疏水(shui)閥組(zu)的支(zhi)架。

  d. 在蒸汽主(zhu)(zhu)管(guan)的位(wei)移(yi)較大時(shi)，靠近主(zhu)(zhu)管(guan)的小(xiao)(xiao)管(guan)支架應盡量利用(yong)主(zhu)(zhu)管(guan)生根，以減小(xiao)(xiao)相對位(wei)移(yi)。

  e. 蒸汽(qi)管徑小于DN80時(shi)，根據項目要求可不(bu)必(bi)采(cai)用集(ji)液(ye)包，僅設(she)低點(dian)排(pai)放至疏水閥(fa)即可。

④. 集(ji)液包(bao)的結(jie)構如下(xia)。

  a. 集液包的冷凝水(shui)出口管(guan)線(xian)應設切斷閥(fa)或蒸汽疏水(shui)閥(fa)組。

  b. 集(ji)液(ye)包(bao)通常采(cai)用(yong)標(biao)準(zhun)管件組合(he)而成，應(ying)符合(he)管道等級(ji)規定(ding)。集(ji)液(ye)包(bao)下端宜用(yong)法蘭(lan)蓋(gai)，兼作吹掃用(yong)。也可(ke)以(yi)用(yong)焊(han)接管帽，但需增加排(pai)液(ye)口。

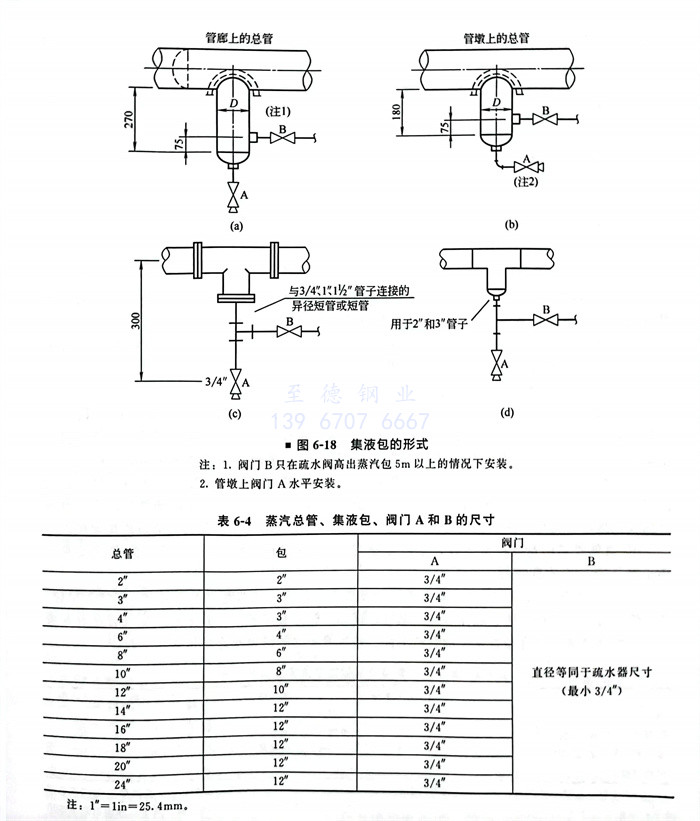

  c. 根(gen)據(ju)蒸(zheng)汽(qi)主(zhu)管(guan)的(de)管(guan)徑范(fan)圍組合形式，集液包(bao)有如圖6-18所示(shi)的(de)幾種形式。蒸(zheng)汽(qi)總(zong)管(guan)、集液包(bao)、閥門A和B的(de)尺寸見表6-4。
