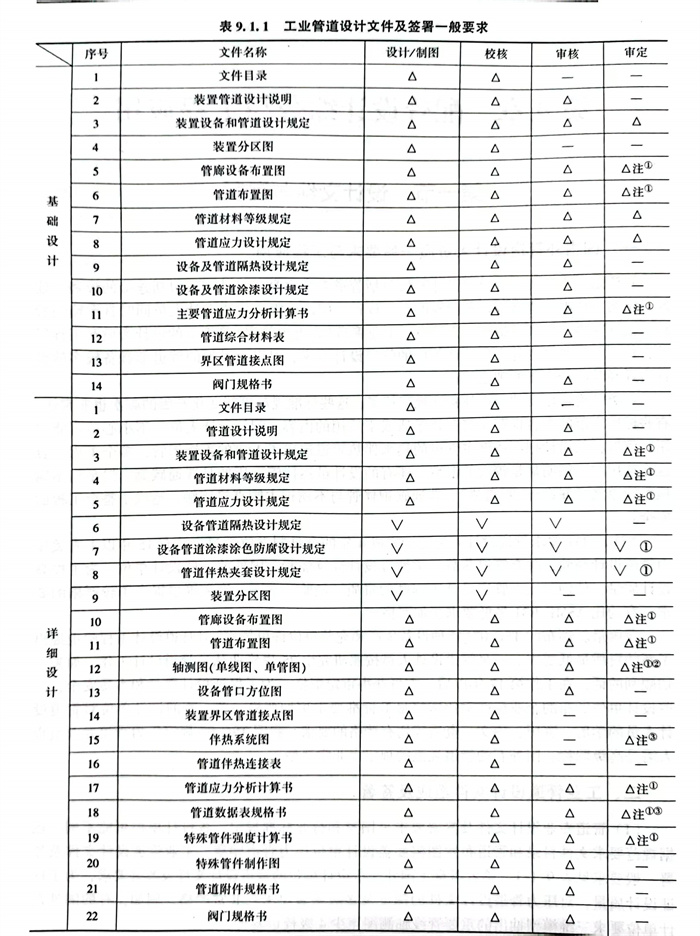

管(guan)(guan)(guan)道(dao)(dao)專業(ye)(ye)設計(ji)(ji)(ji)文(wen)件(jian)(jian)(jian)及(ji)(ji)簽(qian)署(shu)(shu)要(yao)(yao)求(qiu)見國(guo)家和行業(ye)(ye)標準規定(ding)，各設計(ji)(ji)(ji)單(dan)位可能不同(tong)。根據規范要(yao)(yao)求(qiu)文(wen)件(jian)(jian)(jian)目錄(lu)和管(guan)(guan)(guan)道(dao)(dao)布置圖(tu)需(xu)要(yao)(yao)蓋設計(ji)(ji)(ji)單(dan)位壓力(li)管(guan)(guan)(guan)道(dao)(dao)印章。工業(ye)(ye)管(guan)(guan)(guan)道(dao)(dao)設計(ji)(ji)(ji)文(wen)件(jian)(jian)(jian)及(ji)(ji)簽(qian)署(shu)(shu)一(yi)般要(yao)(yao)求(qiu)見表9.1.1。浙(zhe)江至德(de)鋼業(ye)(ye)有(you)限公司技(ji)術人員考察了國(guo)外一(yi)些設計(ji)(ji)(ji)單(dan)位的(de)管(guan)(guan)(guan)道(dao)(dao)設計(ji)(ji)(ji)文(wen)件(jian)(jian)(jian)及(ji)(ji)簽(qian)署(shu)(shu)要(yao)(yao)求(qiu)，為(wei)了保(bao)證設計(ji)(ji)(ji)質量，對(dui)壓力(li)管(guan)(guan)(guan)道(dao)(dao)設計(ji)(ji)(ji)文(wen)件(jian)(jian)(jian)的(de)深度及(ji)(ji)多級簽(qian)署(shu)(shu)要(yao)(yao)求(qiu)均非常嚴(yan)格，例(li)如，有(you)的(de)國(guo)外設計(ji)(ji)(ji)單(dan)位要(yao)(yao)求(qiu)三(san)維模型抽出(chu)的(de)重要(yao)(yao)管(guan)(guan)(guan)線軸測圖(tu)至少4級校審(shen)簽(qian)署(shu)(shu)。

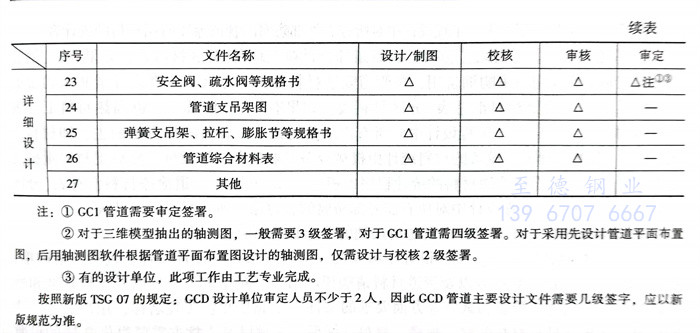

注：①. GC1管道需(xu)要審定簽署(shu)。
②. 對(dui)于(yu)三維模(mo)型抽出的軸測圖，一般(ban)需(xu)要3級(ji)簽署(shu)，對(dui)于(yu)GC1管道(dao)需(xu)四級(ji)簽署(shu)。對(dui)于(yu)采用先(xian)設(she)計(ji)(ji)管道(dao)平面(mian)布置圖，后(hou)用軸測圖軟件根據(ju)管道(dao)平面(mian)布置圖設(she)計(ji)(ji)的軸測圖，僅需(xu)設(she)計(ji)(ji)與校(xiao)核2級(ji)簽署(shu)。
③. 有的(de)設計單(dan)位，此項工(gong)作由(you)工(gong)藝專業完(wan)成。
按照新版TSG 07的(de)規(gui)(gui)定：GCD設(she)計(ji)單位(wei)審定人(ren)員不少于2人(ren)，因此(ci)GCD管道主(zhu)要設(she)計(ji)文(wen)件需要幾級簽字，應以新版規(gui)(gui)范為(wei)準。
管道(dao)器(qi)材選用有關設計文件：
①. 管道(dao)材料設(she)計(ji)說明(ming)
包(bao)含(han)管(guan)道材(cai)料施(shi)工、隔(ge)熱施(shi)工、涂漆施(shi)工說明。應滿足(zu)整個(ge)工程中所能涉(she)及的管(guan)道材(cai)料的標準(zhun)、規范、單位、材(cai)料、標記、試驗、檢驗等條款，對常用管(guan)子、管(guan)件(jian)、閥(fa)門(men)、法蘭、墊片(pian)、螺(luo)栓、螺(luo)柱(zhu)（母）的尺寸及公差進行(xing)選擇并做出規定(ding)
②. 管道材料等級規定
管(guan)道(dao)材料等(deng)(deng)級(ji)規定(ding)（包括管(guan)道(dao)材料等(deng)(deng)級(ji)索引、管(guan)道(dao)材料等(deng)(deng)級(ji)表、管(guan)道(dao)壁厚表，管(guan)道(dao)分(fen)支管(guan)連(lian)接表，管(guan)道(dao)與(yu)儀表材料分(fen)界規定(ding)）。
管道材料(liao)等(deng)(deng)級(ji)索引：一般應包括管道等(deng)(deng)級(ji)、適(shi)用(yong)介(jie)質、使用(yong)溫度范圍、法蘭壓力(li)等(deng)(deng)級(ji)、基本材料(liao)和腐蝕裕量等(deng)(deng)內容。在基礎工程設計階段，可(ke)供工藝系統、儀表和設備等(deng)(deng)專業使用(yong)。
管(guan)道(dao)(dao)材(cai)料等(deng)級表：針對某個管(guan)道(dao)(dao)等(deng)級，所使用的全(quan)部(bu)管(guan)道(dao)(dao)組成件(jian)包括管(guan)子、管(guan)件(jian)、閥(fa)門(men)、法蘭、墊片及螺栓(shuan)（母）以及其他附件(jian)所使用的標準、材(cai)料、尺(chi)寸、型(xing)號等(deng)作出規定(ding)。
管(guan)道壁厚表(biao)：針對具體(ti)等(deng)級，將工程(cheng)中(zhong)所使用(yong)的各(ge)種等(deng)級管(guan)徑的管(guan)道壁厚進行規定并列出表(biao)格。
管道支管連接(jie)表：針對每個具(ju)體等級，對從主管上引出(chu)支管所采用的根部連接(jie)形式進行規定。
管(guan)(guan)道與儀(yi)表材料分界規定：將管(guan)(guan)道上的儀(yi)表測量(liang)元件(jian)按儀(yi)表種類、管(guan)(guan)道的等級對管(guan)(guan)道和儀(yi)表專業進行“元件(jian)”歸屬(shu)分工，以保證管(guan)(guan)道和儀(yi)表各自使用(yong)元件(jian)的不(bu)(bu)錯(cuo)、不(bu)(bu)漏，相互匹(pi)配。
③. 隔熱(re)設計規定(ding)
對隔(ge)熱(re)等級、隔(ge)熱(re)材料(liao)、隔(ge)熱(re)厚(hou)度、隔(ge)熱(re)結構的要求(qiu)做具體的規定。
④. 防腐與涂(tu)漆設(she)計規定
對防腐(fu)等(deng)級、防腐(fu)材(cai)料(liao)、防腐(fu)要求和涂(tu)漆(qi)涂(tu)色的要求做具體的規定。鋼材(cai)表面(mian)原始(shi)銹蝕等(deng)級，鋼材(cai)表面(mian)處理，表面(mian)除銹質量等(deng)級。設備、管(guan)(guan)道及鋼結構(gou)的表面(mian)色及標志。埋地設備及管(guan)(guan)道的涂(tu)漆(qi)外防腐(fu)。
⑤. 管道隔熱(re)材料匯總(zong)表
工程設計中(zhong)對(dui)所有需隔熱(re)的(de)(de)管(guan)道隔熱(re)所用的(de)(de)主、輔(fu)材料的(de)(de)統(tong)計表。
⑥. 管道涂(tu)漆材料匯總表
工程設計(ji)中對(dui)所有(you)需外部防腐的管道涂漆所用材料的統計(ji)表。
⑦. 管道綜合材料匯總表
包括：a. 管(guan)道綜(zong)合材(cai)料匯(hui)總表(biao)(biao)（分(fen)(fen)區材(cai)料表(biao)(biao)，如果(guo)有）。供管(guan)道材(cai)料控制(zhi)專業和(he)用(yong)戶采(cai)購(gou)詢(xun)價用(yong)，按管(guan)道安裝材(cai)料分(fen)(fen)類、分(fen)(fen)區、并有設計(ji)量和(he)采(cai)購(gou)量的匯(hui)總材(cai)料表(biao)(biao)。
b. 管架材(cai)料匯總表（分區材(cai)料表，如果有）。
c.設(she)備、管(guan)道隔(ge)熱(re)(re)材(cai)料(liao)(liao)匯總表（分區材(cai)料(liao)(liao)表，如果(guo)有）。工程設(she)計(ji)中對所(suo)有需隔(ge)熱(re)(re)的(de)設(she)備、管(guan)道隔(ge)熱(re)(re)所(suo)用的(de)主、輔材(cai)料(liao)(liao)的(de)統計(ji)表。（有的(de)工程公司設(she)備的(de)材(cai)料(liao)(liao)統計(ji)由機械設(she)備專業負責(ze)統計(ji)數量，然后把材(cai)料(liao)(liao)量提交(jiao)給管(guan)道專業匯總。設(she)備涂(tu)漆材(cai)料(liao)(liao)的(de)統計(ji)程序也(ye)相同）。
d.設備、管道(dao)涂漆材料(liao)匯(hui)總表(biao)（分區材料(liao)表(biao)，如果有）。工程(cheng)設計中對所有需(xu)外部防腐的管道(dao)涂漆所用材料(liao)的統(tong)計表(biao)。
⑧. 非(fei)標(biao)管件(jian)圖
工程設(she)計(ji)中管道所用到的非標(biao)管件的制造、檢(jian)驗的設(she)計(ji)圖。
⑨. 管道材料請(qing)購文(wen)件
工(gong)程設(she)計中(zhong)編寫的一套用于(yu)采(cai)購的設(she)計文(wen)件，包括：請購單、圖紙（如果(guo)有(you)）、設(she)計數據表(biao)以及管道材料請購說明書等。對于(yu)本工(gong)程采(cai)用的工(gong)程標準和所采(cai)購的材料在制(zhi)造(zao)、檢(jian)驗和試驗等方(fang)面要求的文(wen)件。
a. 請購單：工程(cheng)名(ming)稱(cheng)、用戶(hu)名(ming)稱(cheng)、請購單號、工程(cheng)代號、材(cai)料名(ming)稱(cheng)、規格、材(cai)料、標準、數量以及供貨方(fang)需要(yao)提(ti)供文件的份(fen)數等買方(fang)的具體要(yao)求(qiu)。
b. 設計(ji)數據(ju)表(biao)(biao)：對所采購材(cai)料更(geng)具(ju)體(ti)的要求，如疏水閥(fa)數據(ju)表(biao)(biao)、特殊(shu)管(guan)件(jian)數據(ju)表(biao)(biao)。
c. 請購(gou)說明(ming)書(shu)：概述、圖(tu)紙(zhi)和數據、采購(gou)技(ji)術要求、試驗和檢驗、標(biao)記等(deng)。
