一(yi)、截止閥(fa)概述(shu)

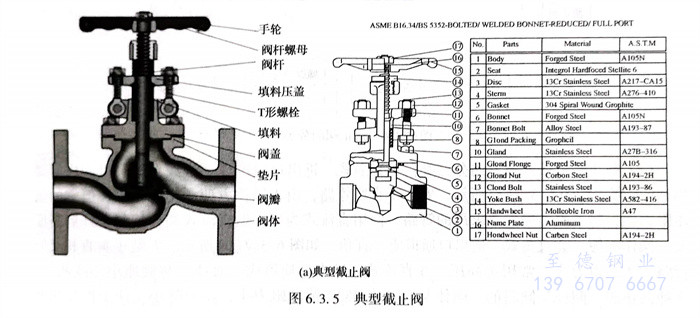

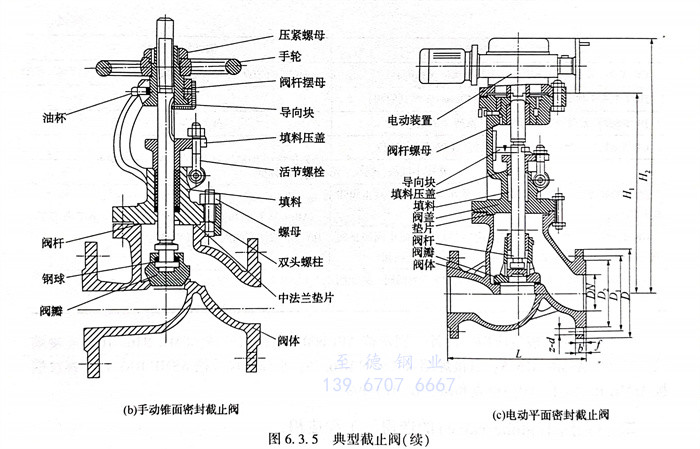

  截(jie)止閥(fa)，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。

二、截止(zhi)閥的分類

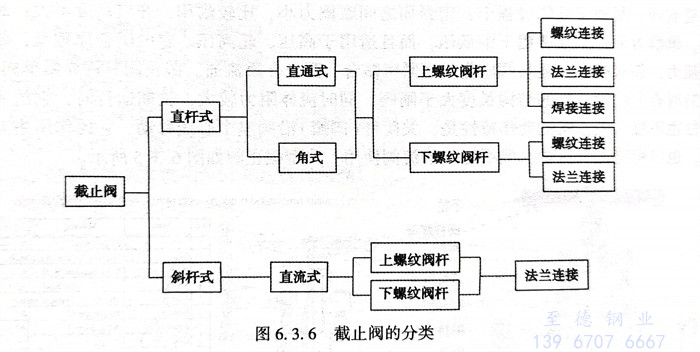

 1. 總分(fen)類見圖6.3.6。

 2. 截(jie)止(zhi)閥可按通道方(fang)向(xiang)分三類：

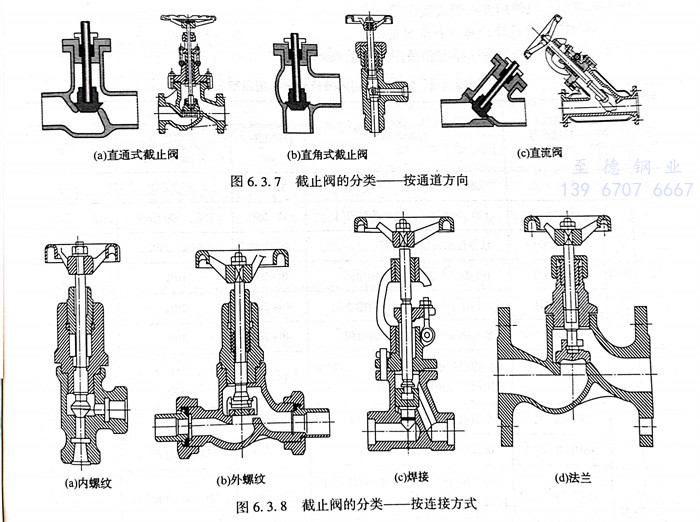

   ①. 直(zhi)(zhi)通式(shi)(shi)：進(jin)出(chu)口通道成一直(zhi)(zhi)線，但經過閥座時要拐90°的彎。如(ru)圖(tu)6.3.7（a）所示。安裝于(yu)直(zhi)(zhi)線管路，由于(yu)操作方便，用得最多。但它(ta)的流(liu)體(ti)阻力(li)大，對于(yu)阻力(li)損失要求嚴的管路，使用直(zhi)(zhi)流(liu)式(shi)(shi)為好。但直(zhi)(zhi)流(liu)式(shi)(shi)閥桿傾斜，開(kai)啟高度大，操作不便。

   ②. 直(zhi)(zhi)(zhi)角式：進出(chu)(chu)口通(tong)道成一(yi)直(zhi)(zhi)(zhi)角。如(ru)圖6.3.7（b）所(suo)示。安裝于垂(chui)直(zhi)(zhi)(zhi)相(xiang)交(jiao)的(de)管路，流(liu)動(dong)阻力(li)小(xiao)，常用于高壓。③直(zhi)(zhi)(zhi)流(liu)式：進出(chu)(chu)口通(tong)道成一(yi)直(zhi)(zhi)(zhi)線，與閥(fa)座中心線相(xiang)交(jiao)。這種截止閥(fa)，閥(fa)桿(gan)是傾斜的(de)。閥(fa)體(ti)與

閥桿成45°，流動阻力小，壓力降小，便于檢修和(he)更換。如圖6.3.7（c）所示。

 3. 按(an)連(lian)接(jie)方式(shi)截(jie)止(zhi)閥分為：內螺紋式(shi)、外螺紋式(shi)、焊(han)接(jie)式(shi)、法蘭式(shi)等。見圖6.3.8。

三、適(shi)用范圍

（1）與(yu)閘(zha)閥(fa)(fa)相比截止閥(fa)(fa)具有一定(ding)的(de)調節作用(yong)，故常(chang)用(yong)于調節閥(fa)(fa)組的(de)旁(pang)路。經常(chang)需要調節壓力和流量的(de)部位(wei)，應選用(yong)節流閥(fa)(fa)。

（2）截止閥單向流動。

（3）截(jie)止(zhi)閥(fa)在(zai)關(guan)閉時需要克服介質的(de)阻力。截(jie)止(zhi)閥(fa)與相(xiang)同規格的(de)閘(zha)閥(fa)相(xiang)比，結構(gou)長度(du)較(jiao)大，一般用于DN≤250的(de)管道上，因為大口徑的(de)截(jie)止(zhi)閥(fa)加工(gong)和(he)制造都(dou)比較(jiao)麻煩，且(qie)密封性能不如小口徑的(de)截(jie)止(zhi)閥(fa)。

（4）對要求有(you)一(yi)定調節(jie)作用的開關場合（如調節(jie)閥(fa)旁路、軟管站(zhan)等(deng)）和輸送液化石油氣、液態(tai)烴介質(zhi)的場合，宜選用截止閥(fa)以代替閘閥(fa)。

（5）用于手動(dong)調(diao)節流(liu)量，結(jie)構簡單，制造維護(hu)方便，密(mi)封面結(jie)構較耐腐蝕，流(liu)體(ti)阻力大(da)。流(liu)體(ti)向上流(liu)過(guo)閥座(zuo)，閥座(zuo)上有沉(chen)淀物時(shi)影響嚴密(mi)性，不宜用于懸浮(fu)固體(ti)及黏度較大(da)的流(liu)體(ti)。

（6）直(zhi)(zhi)通(tong)式和直(zhi)(zhi)流(liu)式的(de)截(jie)(jie)止(zhi)閥(fa)、節流(liu)閥(fa)可安(an)裝(zhuang)在(zai)水平(ping)和垂(chui)(chui)直(zhi)(zhi)管道上，角式截(jie)(jie)止(zhi)閥(fa)和節流(liu)閥(fa)需安(an)裝(zhuang)在(zai)垂(chui)(chui)直(zhi)(zhi)相交的(de)管道上，安(an)裝(zhuang)時(shi)要注意(yi)閥(fa)體的(de)指(zhi)示方向(xiang)與介質(zhi)的(de)流(liu)向(xiang)一致。

（7）針形閥是帶細微錐形塞子(zi)的截止閥，可(ke)(ke)用(yong)(yong)于(yu)小流(liu)量(liang)微調(diao)或(huo)用(yong)(yong)作(zuo)取樣閥，通常應用(yong)(yong)于(yu)小口徑。如果口徑大，也(ye)需要有(you)調(diao)節(jie)功能，可(ke)(ke)以采用(yong)(yong)節(jie)流(liu)閥，此時(shi)閥瓣(ban)為拋物線等形狀。

（8）要求低泄(xie)漏(lou)(lou)的(de)(de)工況，應采用低泄(xie)漏(lou)(lou)的(de)(de)截止閥(fa)。低泄(xie)漏(lou)(lou)的(de)(de)截止閥(fa)有多種結構，其(qi)中在化工裝置(zhi)中一般使(shi)用波紋管式截止閥(fa)。

四、鋼制截止閥(fa)的設(she)計(ji)標(biao)準(zhun)和適(shi)用范圍(wei)

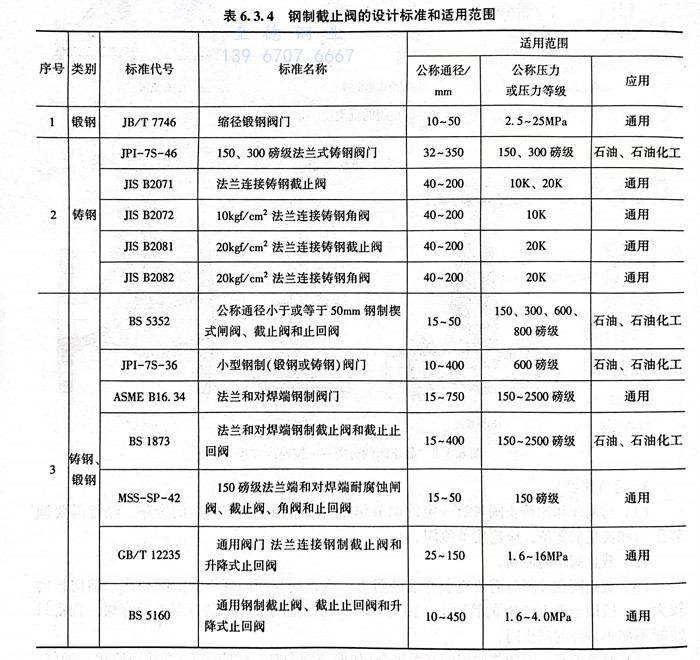

 1. 鋼制截止閥的設(she)計標準和適用(yong)范圍見(jian)表6.3.4。

 2. 截止閥有關(guan)其他(ta)標準。

   GB/T 12233《通用閥(fa)門(men) 鐵制截(jie)止(zhi)閥(fa)與升降式止(zhi)回閥(fa)》

   JB/T 53174《截止閥產品質量分等》

   JB/T 53165《高壓平衡截止閥產品質量分等》

   GB/T 587《船用法蘭青銅截止閥》

   GB/T 590《船用法蘭鑄鐵截止閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》

   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

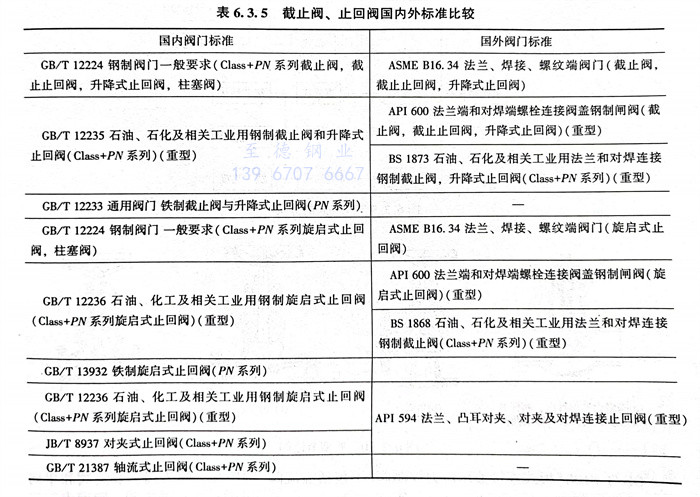

 3. 截止閥、止回閥國(guo)內(nei)外標準比較見表(biao)6.3.5。

 4. 國外(wai)截(jie)止閥規范應用(yong)

   設計(ji)、制造按(an)BS 1873、BS 5352、ASME B16.34。結構長度按(an)ASME B16.10。連接端法蘭尺寸ASME按(an)ASME B16.5；對接焊端按(an)ASME B16.25；承插口尺寸按(an)ASME B16.11；螺紋端按(an) ASME Bl．20.1。閥(fa)門檢查(cha)和試(shi)驗按(an)API 598。
