一、旋塞閥概述

  1. 旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

  2. 由于旋(xuan)塞閥密封面之間(jian)運動帶(dai)有擦拭作用，而在全開時(shi)可(ke)完(wan)全防止與流動介質(zhi)的(de)(de)接觸(chu)，故它(ta)通常也能用于帶(dai)懸浮顆粒的(de)(de)介質(zhi)。旋(xuan)塞閥的(de)(de)另一個(ge)(ge)重要特性是它(ta)易(yi)于適應多通道結構，以(yi)致一個(ge)(ge)閥可(ke)以(yi)獲得兩個(ge)(ge)、三個(ge)(ge)，甚至四個(ge)(ge)不同的(de)(de)流道。這樣可(ke)以(yi)簡(jian)化管道系統的(de)(de)設計、減少(shao)閥門用量以(yi)及設備(bei)中需要的(de)(de)一些連接配件。

  3. 旋塞閥是一種結構比較簡單的閥門(men)，流體直流通過，阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。

二、旋塞閥的(de)分類

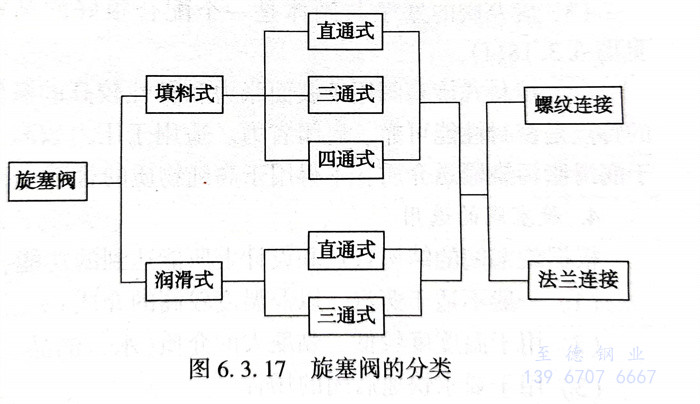

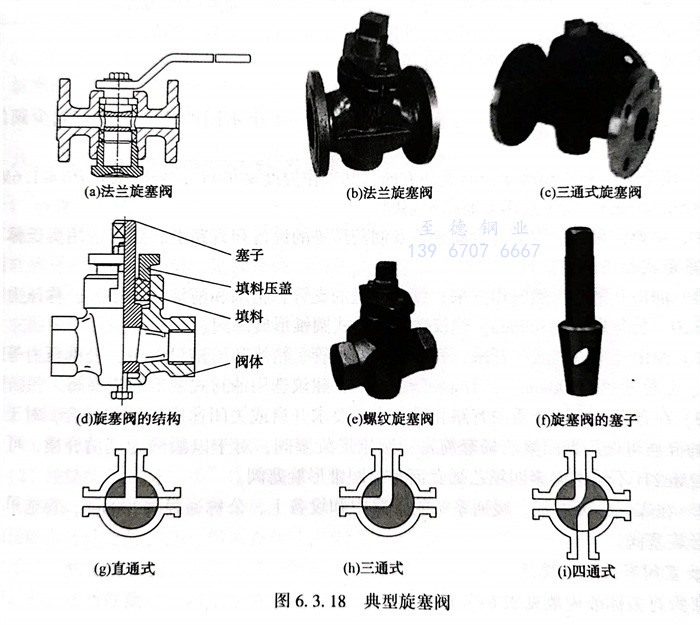

  旋(xuan)塞(sai)閥的分類見圖6.3.17。典(dian)型旋(xuan)塞(sai)閥見圖6.3.18。

三、旋塞閥(fa)結構特點

  1. 旋塞閥的啟閉(bi)件成(cheng)(cheng)柱塞狀，通過旋轉(zhuan)90℃使閥塞的接口(kou)與(yu)閥體接口(kou)相合(he)或分(fen)開。旋塞閥主要由(you)閥體、塞子、填料壓蓋(gai)組成(cheng)(cheng)，見圖6.3.18（d）。

  2. 旋塞閥最適(shi)用于(yu)作為(wei)(wei)(wei)切斷和開啟(qi)以(yi)(yi)及(ji)分(fen)(fen)流(liu)使用。它易于(yu)適(shi)應多通(tong)(tong)道(dao)結(jie)構，以(yi)(yi)至一個(ge)(ge)閥可以(yi)(yi)獲得(de)兩(liang)個(ge)(ge)、三(san)(san)個(ge)(ge)甚至四個(ge)(ge)不同(tong)的(de)流(liu)道(dao)，這樣可以(yi)(yi)簡化管道(dao)系統(tong)的(de)設計，減少(shao)閥門用量以(yi)(yi)及(ji)設備中需要的(de)一些連接配(pei)件。圖(tu)6.3.18（g）為(wei)(wei)(wei)直通(tong)(tong)式(shi)，截斷介(jie)(jie)質(zhi)；圖(tu)6.3.18（h）為(wei)(wei)(wei)三(san)(san)通(tong)(tong)式(shi)，兩(liang)方(fang)通(tong)(tong)路(lu)，一方(fang)關閉，改變(bian)介(jie)(jie)質(zhi)方(fang)向(xiang)或進(jin)行介(jie)(jie)質(zhi)分(fen)(fen)配(pei)；圖(tu)6.3.18（i）為(wei)(wei)(wei)四通(tong)(tong)式(shi)，改變(bian)介(jie)(jie)質(zhi)方(fang)向(xiang)或進(jin)行介(jie)(jie)質(zhi)分(fen)(fen)配(pei)。

  3. 旋塞(sai)閥(fa)的塞(sai)子與閥(fa)體是一個配合很好的圓錐體。其錐度一般為(wei)1：6或1：7，見圖6.3.18（f）。

  4. 填料式(shi)旋(xuan)塞(sai)閥(fa)用(yong)(yong)于(yu)(yu)表面(mian)張(zhang)力和(he)黏性較高的(de)液體時(shi)，密(mi)封效果較好。潤(run)滑(hua)(hua)式(shi)旋(xuan)塞(sai)閥(fa)的(de)特點是密(mi)封性能可靠、啟閉省力。適用(yong)(yong)于(yu)(yu)壓力較高介(jie)質(zhi)，但使用(yong)(yong)溫度受潤(run)滑(hua)(hua)脂限(xian)制(zhi)，由于(yu)(yu)潤(run)滑(hua)(hua)脂污染輸(shu)送介(jie)質(zhi)，不得用(yong)(yong)于(yu)(yu)高純(chun)物質(zhi)的(de)管道。

四、旋(xuan)塞閥的選(xuan)用

  根據旋塞(sai)閥的結構(gou)特點和設計上所(suo)能(neng)達到的功能(neng)，可(ke)以按下列原則選用：

（1）一般不適于蒸汽(qi)，以(yi)及(ji)溫度(du)較高的介質。

（2）用于溫(wen)度度較(jiao)低、黏度大(da)的介質(zhi)（水、油品、酸(suan)性(xing)介質(zhi)）。

（3）用(yong)于要求快(kuai)速啟閉的場(chang)合。

（4）主要(yao)用(yong)于(yu)切(qie)斷和接通介(jie)質、分配介(jie)質和改(gai)變介(jie)質流動方(fang)向的(de)場合。

（5）依據使用的(de)(de)性質和密封(feng)面的(de)(de)耐(nai)沖(chong)蝕性，有時也(ye)可用于節流的(de)(de)場合。

（6）通常也(ye)可用(yong)于帶懸(xuan)浮顆粒的介(jie)質(zhi)。

（7）適用于接通、排地用。

（8）適(shi)用(yong)于多通(tong)道(dao)結構，一個(ge)閥門(men)可以獲得2～4個(ge)不(bu)同的(de)流道(dao)，可以減(jian)少閥門(men)的(de)用(yong)量。

（9）用于(yu)分配介質和改變介質流動方向(xiang)，其工作(zuo)溫(wen)度≤300℃，公稱壓力(li)PPN≤1.6公稱通徑≤300mm，建議選用多通路旋塞(sai)閥。

（10）牛奶、果汁、啤酒等食品企(qi)業及制(zhi)(zhi)藥(yao)廠等的設(she)備和管路(lu)上，建議(yi)選用奧氏體不銹鋼制(zhi)(zhi)的緊(jin)定式(shi)圓(yuan)錐形旋塞閥。

（11）油(you)田開采、天然氣田開采、管道輸(shu)送(song)的支管、精煉(lian)和清潔設備(bei)中，公稱(cheng)壓力等(deng)級≤Class300、公稱(cheng)通(tong)徑≤300mm，建議選用油(you)封式圓錐形旋(xuan)塞(sai)閥。

（12）油田開采(cai)、天然氣開采(cai)、管道輸送的支管、精煉和清潔設(she)備(bei)中，公稱壓力等級≤CL2500、公稱通(tong)徑≤900mm、工作溫(wen)度≤340℃，建議選用油封(feng)式圓錐形旋塞閥(fa)。

（13）在(zai)含(han)有腐蝕性介質(zhi)的管路和設備(bei)中，要求開啟或關閉速(su)度(du)較快的場合(he)，對(dui)于(yu)以(yi)硝酸(suan)為基的介質(zhi)可選用(yong)聚四氟(fu)乙烯(xi)(xi)套(tao)筒(tong)密封圓錐形旋塞閥；對(dui)于(yu)以(yi)醋酸(suan)為基的介質(zhi)，可選用(yong)Cr18Ni12Mo2Ti不銹(xiu)鋼鑲聚四氟(fu)乙烯(xi)(xi)套(tao)筒(tong)密封圓錐形旋塞閥。

（14）在(zai)煤氣、天然氣、暖通(tong)系統的管路中和(he)設備上，公(gong)稱通(tong)徑≤200mm，宜選(xuan)用填(tian)料式圓錐形(xing)旋塞閥。

五、旋塞(sai)閥有關標(biao)準規范

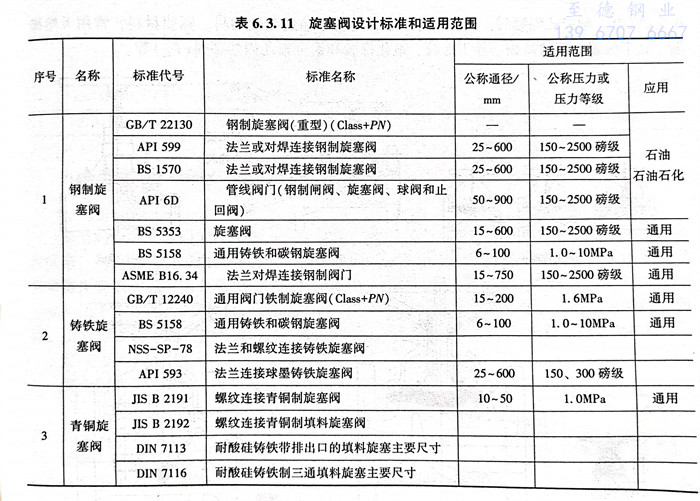

  旋塞(sai)閥有(you)關標準(zhun)規范(fan)見表(biao)6.3.11。

六、國外旋(xuan)塞閥(fa)規范應用

  旋塞閥(fa)設(she)計制造按(an)API599。結構長度按(an) ASME B16.10。法蘭(lan)尺寸按(an)ASME B16.5。閥(fa)門檢查和試驗(yan)按(an)API 598。
