一(yi)、隔膜(mo)閥概述

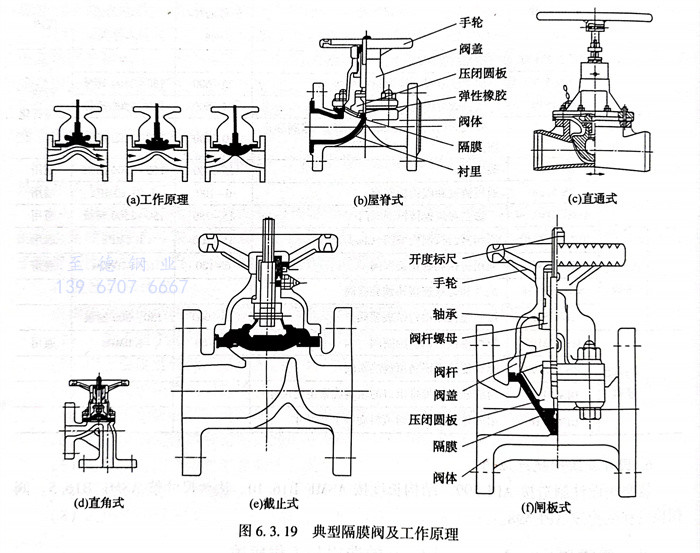

  隔(ge)膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜(mo)閥的(de)分類

 1. 按襯(chen)(chen)(chen)里(li)，隔(ge)(ge)(ge)膜(mo)閥有(you)襯(chen)(chen)(chen)膠隔(ge)(ge)(ge)膜(mo)閥、襯(chen)(chen)(chen)氟隔(ge)(ge)(ge)膜(mo)閥、無襯(chen)(chen)(chen)里(li)隔(ge)(ge)(ge)膜(mo)閥、塑料隔(ge)(ge)(ge)膜(mo)閥等。

 2. 按結構形式分三(san)類(lei)。

   ①. 屋脊式(shi)，也(ye)稱突(tu)緣(yuan)式(shi)，是(shi)最(zui)基本的(de)一類。它(ta)的(de)結構形狀(zhuang)如(ru)圖(tu)6.3.19（b）所示。閥體是(shi)襯里(li)的(de)；隔膜閥閥體襯里(li)，就(jiu)是(shi)為了發揮它(ta)的(de)耐腐(fu)蝕(shi)特性(xing)。這類結構除直通式(shi)之外，還可做成直角式(shi)。如(ru)圖(tu)6.3.19（c）、圖(tu)6.3.19（d）所示。

   ②. 截止式(shi)，結構形狀與截止閥相(xiang)似，見圖6.3.19（e）。這種形式(shi)的(de)閥門，流體阻力比屋(wu)脊(ji)式(shi)大(da)，但(dan)密封(feng)面積(ji)大(da)，密封(feng)性能好(hao)，可用于真(zhen)空度高(gao)的(de)管路。

   ③. 閘板(ban)式(shi)，結構形(xing)式(shi)與閘閥相似(si)，見圖6.3.19（f）。閘板(ban)式(shi)隔(ge)(ge)膜閥，流(liu)體阻力最小，適合于輸送(song)黏性物料。隔(ge)(ge)膜材料，常用天然橡(xiang)(xiang)膠(jiao)、氯丁橡(xiang)(xiang)膠(jiao)、丁腈橡(xiang)(xiang)膠(jiao)、異丁橡(xiang)(xiang)膠(jiao)、氟化橡(xiang)(xiang)膠(jiao)和聚全氟乙丙烯(xi)塑料(F46)等。

三、隔膜閥的優(you)點

（1）流體阻力(li)小。

（2）能(neng)使用(yong)于含硬(ying)質(zhi)懸浮(fu)物(wu)的介(jie)質(zhi)。

（3）由(you)于介質只跟閥體(ti)和隔膜接觸，所(suo)以無須填料(liao)函，不存在填料(liao)函泄(xie)漏問題(ti)，對閥桿部分(fen)無腐蝕的可能。

（4）只要對襯里(li)材料和隔膜進行恰當的(de)選擇(ze)，便可適(shi)應(ying)廣泛的(de)腐蝕介質(zhi)，例如酸、堿類流體。

四(si)、隔(ge)膜閥有關標準規范

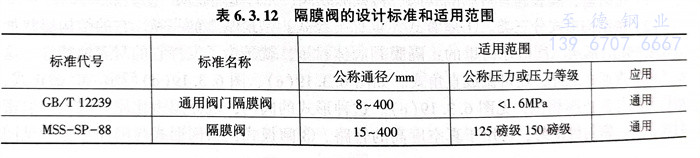

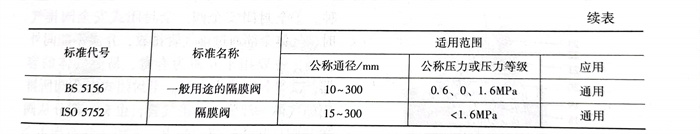

  隔膜閥有關標準規范見(jian)表6.3.12。
