管廊上管道布置的一(yi)般要求(qiu)主要有以下幾點：
①. 應按各有關裝置（或建(jian)筑物(wu)）進出管道交接點坐標、標高協調布置。
②. 大(da)直徑管道應靠近(jin)管廊柱(zhu)子布置。
③. 小直徑、氣(qi)體(ti)管(guan)道(dao)、熱管(guan)道(dao)、公用工程管(guan)道(dao)宜布(bu)置在管(guan)廊中間。
④. 工(gong)藝(yi)管(guan)(guan)道宜布置在與管(guan)(guan)廊相連接的(de)設(she)備一側。
⑤. 需設置(zhi)(zhi)Ⅱ形補償(chang)器的高溫管道，應布(bu)置(zhi)(zhi)在(zai)靠(kao)近柱子處，且(qie)Ⅱ形補償(chang)器宜集中(zhong)設置(zhi)(zhi)。
⑥. 需(xu)要(yao)設(she)操作平(ping)臺(tai)或維修(xiu)通道時(shi)，宜布置(zhi)在上層。
⑦. 對(dui)于雙層(ceng)管(guan)(guan)(guan)廊，氣體(ti)管(guan)(guan)(guan)道、熱管(guan)(guan)(guan)道、公用工(gong)程管(guan)(guan)(guan)道、泄壓(ya)總(zong)管(guan)(guan)(guan)、火炬干(gan)管(guan)(guan)(guan)、儀(yi)表和電(dian)氣電(dian)纜槽架等宜布置在(zai)(zai)上層(ceng)；一般工(gong)藝(yi)管(guan)(guan)(guan)道、非(fei)金屬及(ji)腐蝕性(xing)介(jie)質管(guan)(guan)(guan)道、低溫管(guan)(guan)(guan)道等宜布置在(zai)(zai)下層(ceng)。
⑧. 全廠性管架(jia)或管墩上（包括(kuo)穿越涵洞）應留(liu)有10％～30％的裕量(liang)(liang)，并考慮其荷重。裝(zhuang)置主(zhu)管廊管架(jia)宜留(liu)有10％～20％的裕量(liang)(liang)，并考慮其荷重。
⑨. 要(yao)求無袋形(xing)并帶有(you)坡度(du)的管道（如火炬管）應滿足下(xia)列要(yao)求。
a. 管(guan)道宜布置在管(guan)廊頂層。
b. 管道(dao)應有坡度，坡向分液罐或其他設備，坡度不小于0.003。
c. 該管上所有支管都(dou)應(ying)從(cong)該管的頂部(bu)連接，并且應(ying)順著管內氣體流動方向傾斜(xie)45°。
⑩. 閥(fa)門的(de)布置(zhi)
a. 集中布置的閥門(men)應交錯布置，以保證管道布置緊湊。

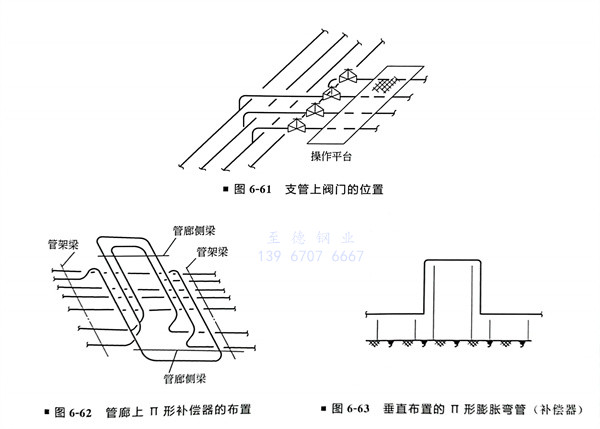

b. 由總管引出的(de)閥門應盡量(liang)靠近總管布(bu)置，并(bing)裝在水(shui)平(ping)管道上。為(wei)(wei)了保證閥門手(shou)輪(lun)和平(ping)臺的(de)間(jian)距要求(qiu)，可以使(shi)閥門中心線對齊布(bu)置，并(bing)保證閥門手(shou)輪(lun)間(jian)距為(wei)(wei)100mm（圖6-61）。
c. 疏水閥在布置時應低于疏水點，布置在便于維修的位置，就地排放的疏水閥出口管，應引至地面并采取防凍措施。
?. 管廊上高點(dian)排氣、低點(dian)排液。
?. 管道的熱(re)補償(chang)。
a. 多(duo)根(gen)需(xu)要(yao)(yao)設置(zhi)Ⅱ形(xing)補(bu)償(chang)器(qi)的(de)(de)管道宜并排布置(zhi)。管徑(jing)較大、溫度較高、需(xu)要(yao)(yao)較大的(de)(de)Ⅱ形(xing)補(bu)償(chang)器(qi)的(de)(de)管道宜放(fang)(fang)在外(wai)側(ce)，反之(zhi)放(fang)(fang)在內側(ce)以便于成組地(di)設置(zhi)II形(xing)補(bu)償(chang)器(qi)（圖6-62）。
b. 必(bi)要時可垂(chui)直布置Ⅱ形膨(peng)脹彎(wan)管（圖6-63）。在裝置內管廊不宜使用垂(chui)直布置的Ⅱ形補償器。
c. 采用(yong)(yong)鋼制套筒補償器(qi)、寬波式波形膨(peng)脹(zhang)節、波紋膨(peng)脹(zhang)節時，應(ying)注意(yi)管內壓力產(chan)生的推力、彈性力的作用(yong)(yong)及設置(zhi)支架的可(ke)能性，并應(ying)按國家現行有關標準進行計(ji)算選用(yong)(yong)。
?. 沿管廊兩側柱子的外側，通常布置調節(jie)閥組、伴熱蒸汽分配(pei)站(zhan)、凝結(jie)水(shui)收集站(zhan)及取(qu)樣冷(leng)卻(que)器、過濾器等小型設(she)備。
?. 調節閥的(de)(de)閥組應盡(jin)量布置在地面上以方便操(cao)作(zuo)和檢(jian)修(xiu)。調節閥應盡(jin)量布置靠近設備的(de)(de)一(yi)側。一(yi)般布置在管架柱子外(wai)側500～1000mm。

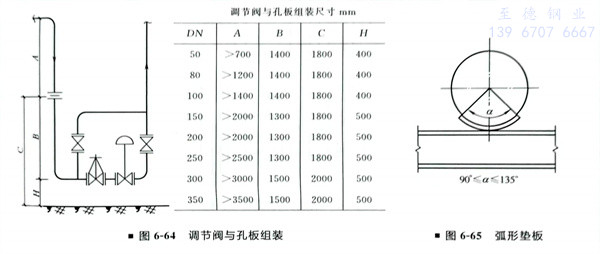

與調節閥組(zu)一(yi)起的孔(kong)板應盡量裝在立管(guan)(guan)上(shang)（圖6-64）。為了接線方便，孔(kong)板安(an)裝標(biao)高一(yi)般為1800～2000mm。要盡量保證(zheng)孔(kong)板前后(hou)直(zhi)(zhi)管(guan)(guan)長度(du)(du)。直(zhi)(zhi)管(guan)(guan)長度(du)(du)在孔(kong)板前為15～20倍(bei)公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)，不得(de)小(xiao)于(yu)10倍(bei)公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)，在孔(kong)板后(hou)為5倍(bei)公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)，不得(de)小(xiao)于(yu)3倍(bei)公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)，以(yi)保證(zheng)測量精度(du)(du)。
?. 管(guan)廊(lang)上敷設有坡度(du)的管(guan)道，可通過調整管(guan)托下(xia)加型鋼(gang)或(huo)鋼(gang)板墊枕(zhen)的辦法來實(shi)現(xian)。對于放(fang)空氣體總(zong)管(guan)（或(huo)去火(huo)炬總(zong)管(guan)）宜(yi)布置在管(guan)廊(lang)柱子的上方(fang)，以便于調整標高。
?. 管(guan)廊上管(guan)道進行支(zhi)承時，對(dui)于奧氏體不(bu)銹鋼裸管(guan)，宜(yi)在支(zhi)點處(chu)的(de)管(guan)道底部(bu)焊與管(guan)道材質相同的(de)弧形墊板(ban)（圖6-65）。

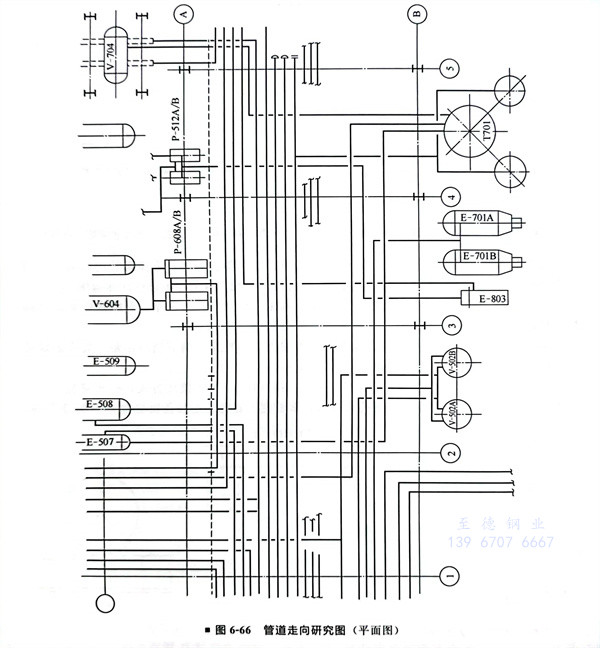

?. 管廊上管道的數量應(ying)通過管道走向研究決定（圖6-66）。
