工程應用：某旋(xuan)渦泵管道(dao)的配管設計(ji)

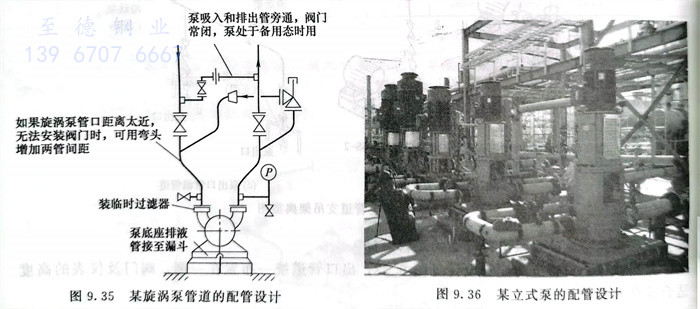

某(mou)旋(xuan)渦(wo)泵管(guan)道的配管(guan)設計見圖9.35。
工程應(ying)用：某立式泵(beng)的配管設計
某立(li)式泵(beng)的(de)配管(guan)(guan)設計見圖9.36。由于泵(beng)體(ti)比(bi)管(guan)(guan)廊最下層高，因此(ci)，泵(beng)布(bu)置在管(guan)(guan)廊的(de)外(wai)側(ce)。立(li)式泵(beng)的(de)出(chu)口管(guan)(guan)道及閥門統一從泵(beng)左(zuo)側(ce)布(bu)置。
工程應(ying)用：某臥式離心泵入口(kou)管(guan)(guan)道配管(guan)(guan)設計錯(cuo)誤

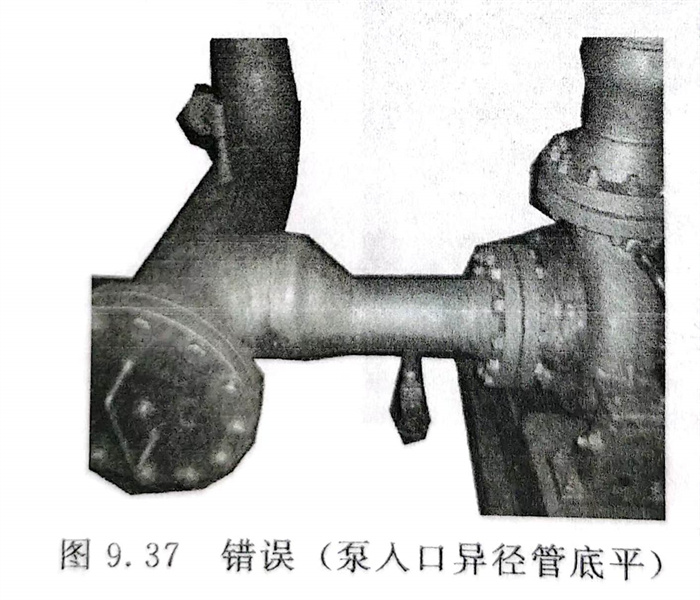

某臥(wo)式(shi)離心泵入口管道的異徑(jing)管設計成(cheng)了底(di)平，如圖9.37所示，施工現場修改成(cheng)了頂平。
