在不銹(xiu)鋼管(guan)漏磁無損檢測中，往往沒有去考慮鐵磁性構件運動速度對漏磁場形成的影響。但隨著檢測速度的不斷提高，高速運動對檢測機理和檢測性能的影響將會表現出來，除了不(bu)銹鋼(gang)管中存在的渦流效應，還有更深層次的磁后效現象，速度越快，磁后效影響越明顯。

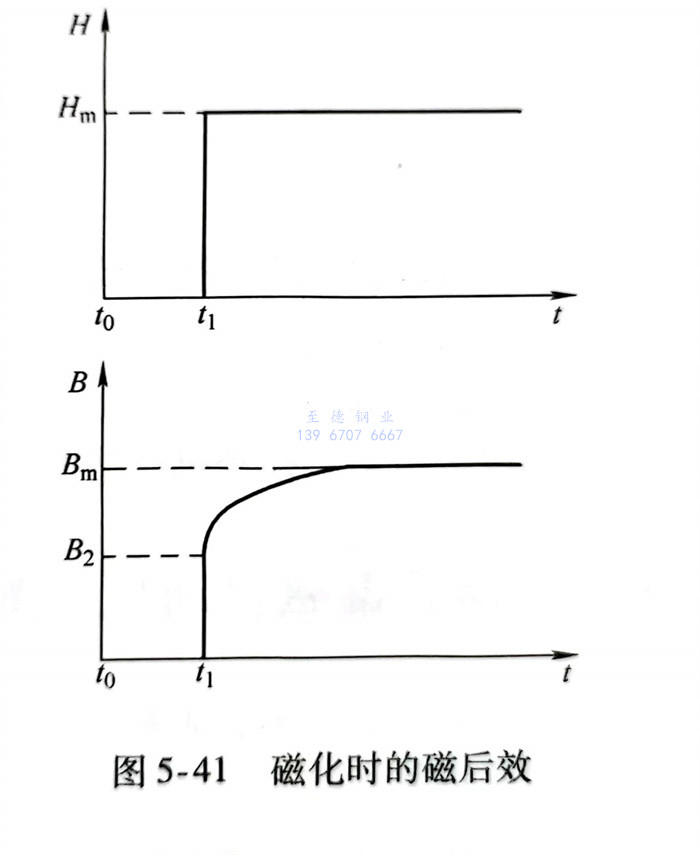

  在(zai)靜(jing)態或(huo)低速(su)磁化(hua)(hua)過程(cheng)中(zhong)，不(bu)需(xu)要考慮磁化(hua)(hua)建立所(suo)需(xu)的時(shi)間；在(zai)高速(su)漏磁檢測中(zhong)，這一建立時(shi)間雖然非常短(duan)，但影響重(zhong)大。磁感應強(qiang)度（或(huo)磁化(hua)(hua)強(qiang)度）隨磁場變(bian)化(hua)(hua)的延遲現象(xiang)稱為磁后(hou)效現象(xiang)。如圖5-41所(suo)示(shi)，當外磁場從0突然階躍變(bian)化(hua)(hua)到時(shi)，磁性材(cai)料(liao)的磁感應強(qiang)度并不(bu)是立即全部達到穩定值Bm，而是一部分(fen)瞬時(shi)到達B2另一部分(fen)緩慢趨近穩定值。

  磁(ci)(ci)化強度逐漸達到(dao)穩定狀態的時(shi)間(jian)稱為磁(ci)(ci)化弛豫(yu)時(shi)間(jian)，這(zhe)一過程稱為磁(ci)(ci)化弛豫(yu)過程。單(dan)弛豫(yu)時(shi)間(jian)磁(ci)(ci)后效(xiao)可表示(shi)為

    B-B2=(Bm-B2)x(1-e-/t)     (5-14)

  式中，B為任(ren)一(yi)時(shi)刻的磁(ci)感應強度(du)；B2為瞬(shun)時(shi)達到(dao)的那(nei)部(bu)分磁(ci)感應強度(du)；Bm為穩定后(hou)的磁(ci)感應強度(du)，τ為弛豫時(shi)間參量(liang)。

  當(dang)鐵磁體被(bei)磁化(hua)(hua)時，磁矩(ju)的(de)(de)方(fang)向(xiang)將發生(sheng)變化(hua)(hua)，而且為了滿(man)足自由能(neng)最(zui)低的(de)(de)要求，價電(dian)子也在(zai)離(li)(li)子之間(jian)擴散，但(dan)這(zhe)種擴散不是和磁場(chang)的(de)(de)變化(hua)(hua)同時完成的(de)(de)，在(zai)時間(jian)上有一定的(de)(de)滯后性。根據一般電(dian)子或(huo)離(li)(li)子擴散理論(lun)，電(dian)子或(huo)離(li)(li)子的(de)(de)擴散是具有一定弛豫時間(jian)的(de)(de)，弛豫時間(jian)τ為

  由式（5-15）可(ke)知(zhi)，升高溫度會使弛豫時(shi)間(jian)減少，但在實際檢測過程中不可(ke)行。

  在(zai)不(bu)銹(xiu)(xiu)鋼管(guan)進入磁(ci)(ci)(ci)化(hua)(hua)線圈后，鋼管(guan)中發生(sheng)的(de)(de)(de)(de)變(bian)化(hua)(hua)有(you)：磁(ci)(ci)(ci)疇(chou)壁(bi)的(de)(de)(de)(de)位移(yi)、磁(ci)(ci)(ci)化(hua)(hua)矢量的(de)(de)(de)(de)轉動、價電子(zi)在(zai)離子(zi)之間(jian)的(de)(de)(de)(de)擴散(san)。這三種(zhong)過(guo)程都會(hui)有(you)一定的(de)(de)(de)(de)阻尼(ni)，不(bu)銹(xiu)(xiu)鋼管(guan)中磁(ci)(ci)(ci)感應(ying)強度的(de)(de)(de)(de)變(bian)化(hua)(hua)不(bu)能瞬間(jian)完(wan)成。磁(ci)(ci)(ci)疇(chou)壁(bi)位移(yi)的(de)(de)(de)(de)阻力(li)主要來自材料內(nei)(nei)部結構的(de)(de)(de)(de)不(bu)均勻(yun)，如(ru)內(nei)(nei)應(ying)力(li)的(de)(de)(de)(de)不(bu)均勻(yun)和雜質空洞分(fen)布的(de)(de)(de)(de)不(bu)均勻(yun)。對于(yu)磁(ci)(ci)(ci)化(hua)(hua)矢量的(de)(de)(de)(de)轉動，由于(yu)其在(zai)外磁(ci)(ci)(ci)場(chang)作用(yong)下完(wan)成，故需考(kao)慮靜磁(ci)(ci)(ci)能。磁(ci)(ci)(ci)矩轉動是在(zai)晶(jing)格(ge)上(shang)進行的(de)(de)(de)(de)，所(suo)以又(you)要考(kao)慮晶(jing)格(ge)各向異性能，如(ru)果物質中有(you)應(ying)力(li)，就會(hui)產生(sheng)另一種(zhong)各向異性能，同樣(yang)會(hui)對晶(jing)格(ge)轉動起阻礙作用(yong)。因此，弛豫時間(jian)受多種(zhong)因素的(de)(de)(de)(de)影響，目前還沒有(you)直接的(de)(de)(de)(de)理論計算方法。

  在不(bu)銹(xiu)鋼(gang)管漏(lou)磁(ci)(ci)檢測(ce)(ce)中，隨(sui)著磁(ci)(ci)化(hua)器(qi)與被測(ce)(ce)構件間(jian)相對(dui)運(yun)動(dong)速度(du)(du)的(de)提高，磁(ci)(ci)后(hou)效(xiao)(xiao)現(xian)象的(de)影響(xiang)不(bu)能忽略(lve)。可以采(cai)用加(jia)長沿磁(ci)(ci)化(hua)場(chang)方向上的(de)磁(ci)(ci)化(hua)器(qi)長度(du)(du)來減小這一影響(xiang)，但對(dui)具有回轉運(yun)動(dong)的(de)循環磁(ci)(ci)化(hua)過程，磁(ci)(ci)后(hou)效(xiao)(xiao)現(xian)象將會直接影響(xiang)漏(lou)磁(ci)(ci)檢測(ce)(ce)的(de)靈敏度(du)(du)，并且難以消除。

  為此，在(zai)理論上和試驗(yan)中(zhong)，一方(fang)面尋求不銹鋼管磁化(hua)弛豫時(shi)間的計算和測(ce)量方(fang)法(fa)，將有利于精(jing)確評價磁后效的影(ying)響(xiang)程度；另一方(fang)面，尋求新的漏磁檢測(ce)方(fang)法(fa)來消除(chu)磁后效影(ying)響(xiang)，將是高速(su)或超(chao)高速(su)漏磁檢測(ce)需要研究(jiu)的問(wen)題。對此，在(zai)研制高速(su)漏磁檢測(ce)設備時(shi)，應盡(jin)可能地去探索如何減少或者避免磁后效現(xian)象。
