a. 尿(niao)素生產過程對(dui)設備(bei)腐(fu)蝕的情況

  在(zai)工業生產(chan)中，尿素是由液氨與(yu)二氧化碳合(he)成(cheng)的(de)，一般是在(zai)14～25MPMPa和(he)180～210℃按以下反應式進行：

  CO₂+2NH₃→NH₄COONH₂

  NH₄COONH_2→(NH₂)₂CO+H₂O

 反(fan)(fan)應(ying)前的(de)(de)原料二氧化碳和(he)氨與反(fan)(fan)應(ying)后的(de)(de)產(chan)物尿素和(he)水的(de)(de)腐(fu)蝕性均較(jiao)弱。但(dan)反(fan)(fan)應(ying)的(de)(de)中間產(chan)物氨基甲(jia)酸銨(an)在高溫下(xia)的(de)(de)腐(fu)蝕卻很強烈。同時，在合(he)成反(fan)(fan)應(ying)中生成的(de)(de)尿素還會(hui)按以下(xia)反(fan)(fan)應(ying)式產(chan)生氰(qing)酸和(he)氰(qing)酸銨(an)，即

  (NH₂)₂CO→NH₃+HCNO→NH₄CNO

  氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強的與氯離子相似的還原性，從而破壞了不銹耐酸(suan)鋼表面的氧化膜，因而有強烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質中加入緩蝕劑，不銹鋼才在尿素生產中得到廣泛應用。

b. 不銹鋼在尿素生產中的(de)應用

  合成氨生產裝置、硝酸銨生產裝置和尿素生產裝置一般都采用不銹鋼制造。在一些廠家的實際應用上一般是在氨合成塔內側、硝酸預熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應用022Cr25Ni22Mo2N 奧氏體不銹鋼；在造粒塔上應用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門上采用雙相(xiang)不銹鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內件、蒸發器、硝酸地下貯槽、硝銨真空蒸發器上應用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發煙硝酸吸收塔、槽車罐等。

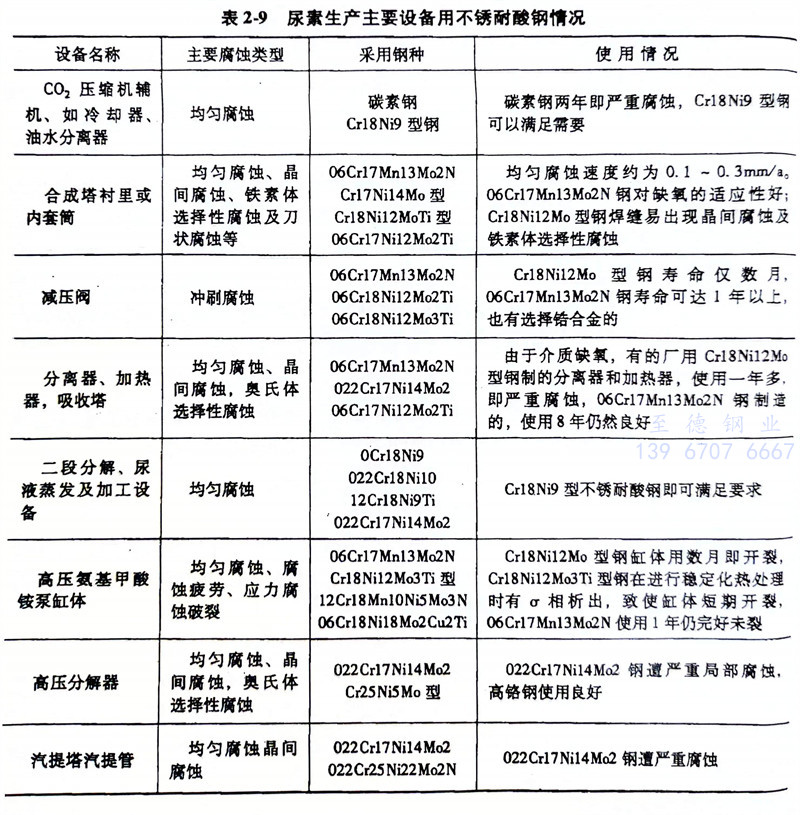

  表2-9列出尿素(su)生產主要設備用不銹耐酸鋼情況，僅供(gong)參考。

  在選(xuan)擇不(bu)(bu)銹(xiu)鋼時要根(gen)據(ju)當(dang)地當(dang)時的情況(kuang)進(jin)行，別人用(yong)過的不(bu)(bu)一定是最(zui)好的，要根(gen)據(ju)實際情況(kuang)進(jin)行選(xuan)用(yong)，如(ru)當(dang)地無此類鋼，可選(xuan)擇性(xing)(xing)近(jin)似的其(qi)他(ta)不(bu)(bu)銹(xiu)鋼，并盡量選(xuan)擇耐蝕性(xing)(xing)優良的不(bu)(bu)銹(xiu)鋼，以提(ti)高設備的使用(yong)壽命。
