沉淀硬化型不銹鋼管的優良綜合性能主要取決于復雜的熱處理工藝。
a. 均勻化處(chu)理
對于不銹(xiu)鋼鑄鍛來說，均勻化處理是為了減少或消除鋼的偏析，使鋼中各元素分布均勻，為以后的熱處理打好基礎。其熱處理工藝是把鋼加熱到1050～1200℃，保溫2h以上，然后空冷，需要時也可進行水冷或油冷。
b. 固溶處(chu)理
固(gu)溶(rong)處理的目的是(shi)使鋼軟化，固(gu)溶(rong)溫(wen)度(du)為1020～1100℃，適當保溫(wen)后水（油）冷或空冷。鋼中金相組織為馬(ma)氏體或奧氏體，具有較低(di)的強度(du)和硬(ying)度(du)，便(bian)于切削加工(gong)。
c. 調節處理(li)
用調節(jie)奧氏(shi)體(ti)(ti)固溶體(ti)(ti)的(de)實(shi)際化學成(cheng)(cheng)分(fen)來控(kong)制(zhi)馬氏(shi)體(ti)(ti)轉(zhuan)(zhuan)變(bian)溫度(du)（Ms）點。經固溶處理(li)后(hou)的(de)奧氏(shi)體(ti)(ti)，在(zai)加熱過程(cheng)中會(hui)析出碳(tan)化物，使奧氏(shi)體(ti)(ti)的(de)實(shi)際化學成(cheng)(cheng)分(fen)發生變(bian)化（如碳(tan)、鉻、氮等含量降低(di)），穩定(ding)(ding)性降低(di)，在(zai)冷卻時很容(rong)易轉(zhuan)(zhuan)變(bian)為(wei)馬氏(shi)體(ti)(ti)，提高了馬氏(shi)體(ti)(ti)轉(zhuan)(zhuan)變(bian)溫度(du)（Ms）。通過選(xuan)(xuan)擇(ze)合適的(de)溫度(du)（一般(ban)選(xuan)(xuan)擇(ze)700～800℃），保溫一定(ding)(ding)時間(jian)，再冷卻至(zhi)室溫，可以控(kong)制(zhi)馬氏(shi)體(ti)(ti)的(de)轉(zhuan)(zhuan)變(bian)溫度(du)（Ms）。調節(jie)處理(li)后(hou)的(de)組織(zhi)為(wei)低(di)碳(tan)馬氏(shi)體(ti)(ti)。
d. 冷(leng)處(chu)理
固溶處(chu)理的半奧(ao)氏(shi)(shi)體沉淀硬化不銹鋼管(guan)，先經過高溫(wen)調(diao)節處(chu)理，加熱(re)溫(wen)度為(wei)950℃，保溫(wen)10min，只析出少量碳化物(wu)，冷卻至室溫(wen)時(shi)，組織(zhi)仍為(wei)奧(ao)氏(shi)(shi)體。再經-73℃冷處(chu)理一定(ding)時(shi)間（一般6～8h），可獲得(de)相對于調(diao)節處(chu)理碳含量較高的馬(ma)氏(shi)(shi)體。
e. 冷變形處理
經固(gu)溶處理(li)后(hou)的(de)奧氏體，只(zhi)要成分控制適當，在室(shi)溫下進行(xing)塑性變(bian)形或冷加(jia)工，也可誘發馬氏體相(xiang)變(bian)。冷軋時可采(cai)用高(gao)于60％的(de)變(bian)形量(liang)，即能獲(huo)得一定數(shu)量(liang)的(de)馬氏體。
f. 時效(xiao)處理
時(shi)(shi)效(xiao)(xiao)處理是(shi)沉淀硬(ying)化(hua)不銹鋼(gang)管的最后熱處理，目的是(shi)利用(yong)時(shi)(shi)效(xiao)(xiao)作用(yong)，產生(sheng)細小且彌散分(fen)布的沉淀相(xiang)，以獲得(de)盡可能(neng)高(gao)的強度(du)和良好的綜(zong)合力學性(xing)能(neng)。一般是(shi)根據所要求(qiu)的綜(zong)合力學性(xing)能(neng)，特別是(shi)強度(du)和硬(ying)度(du)，來選擇熱處理時(shi)(shi)效(xiao)(xiao)溫(wen)度(du)和保溫(wen)時(shi)(shi)間(jian)。還可采取(qu)分(fen)級時(shi)(shi)效(xiao)(xiao)，一般采用(yong)多級時(shi)(shi)效(xiao)(xiao)，以求(qiu)達到最佳效(xiao)(xiao)果(guo)。
以上(shang)簡要介紹(shao)了(le)沉淀硬化(hua)不(bu)銹(xiu)鋼管的6種(zhong)熱處(chu)理(li)(li)工(gong)藝(yi)，一般根據需要選擇其中幾種(zhong)工(gong)藝(yi)，并用(yong)符號表示(shi)。常用(yong)的工(gong)藝(yi)符號有：A-固溶(rong)處(chu)理(li)(li)；T-調節處(chu)理(li)(li)；R-冷處(chu)理(li)(li)；C-冷變形處(chu)理(li)(li)；H-時效處(chu)理(li)(li)。
現簡要(yao)介紹一下半奧氏體沉淀硬化(hua)不銹(xiu)鋼(gang)07Cr17Ni7A及07Cr15Ni7Mo2Al的熱處理工藝(yi)（見圖3-10）。這(zhe)兩種(zhong)(zhong)鋼(gang)的熱處理較(jiao)為復雜，只有按規定溫度(du)、時間、冷卻速(su)度(du)予以控制(zhi)，才能獲得理想的綜合性能。這(zhe)兩種(zhong)(zhong)鋼(gang)采(cai)用了三種(zhong)(zhong)熱處理制(zhi)度(du)。

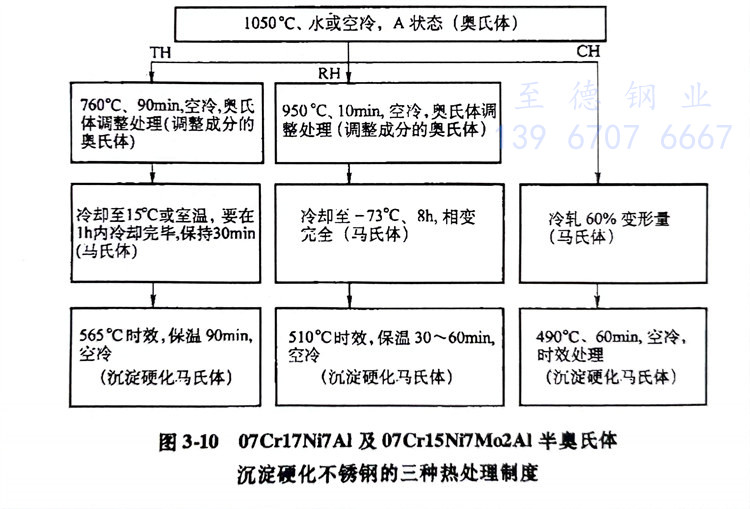

圖3-10 07Cr17Ni7Al及07Cr15Ni7Mo2AI半奧氏體沉淀硬化不銹(xiu)鋼的三種熱處理制度
