一、雙相不銹鋼相比例對(dui)耐應力腐蝕性能的影響(xiang)

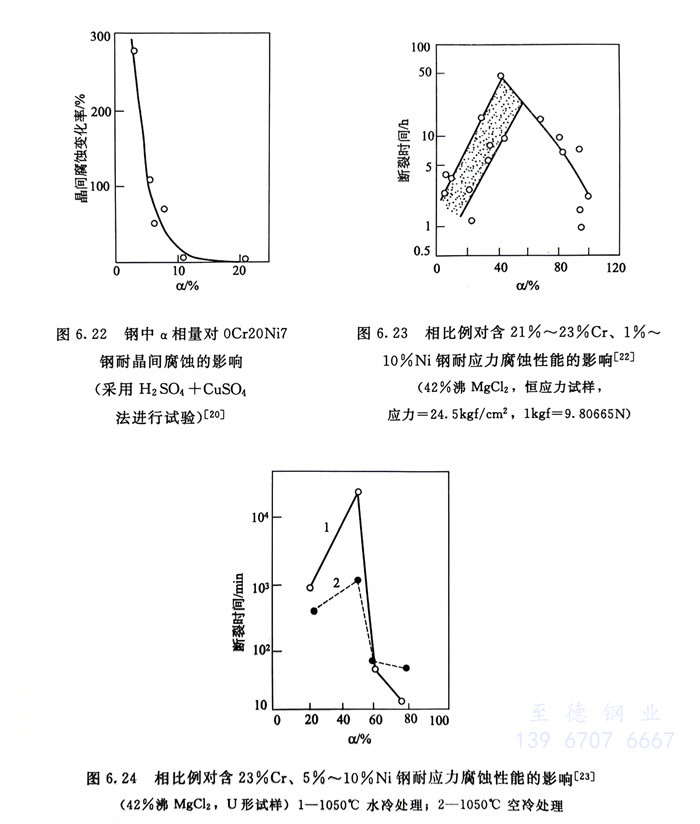

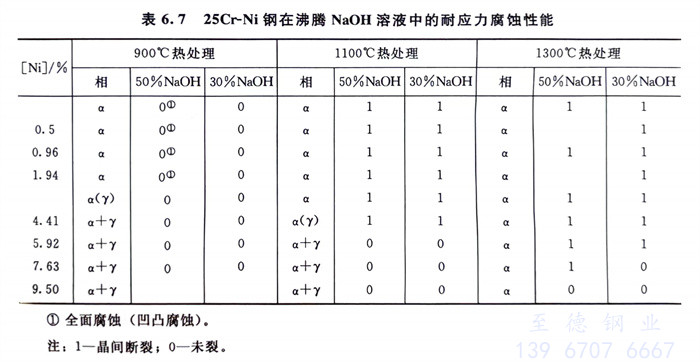

在氯化物中和在NaOH中的試驗結果見圖6.23、圖6.24及表6.7。可以看出，在42％沸MgCl2中，當α相比例在40％～50％時，此鋼具有最佳的耐應力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結構，鋼的耐應力腐蝕性能便優于單相鐵素體（注意此時鋼中含鎳，為含鎳的鐵素體組織）時的性能，1100℃以上固溶處理時，單相鐵素體呈沿晶斷裂。
二、雙相不(bu)銹鋼相比例對(dui)耐點(dian)蝕性能(neng)的影響

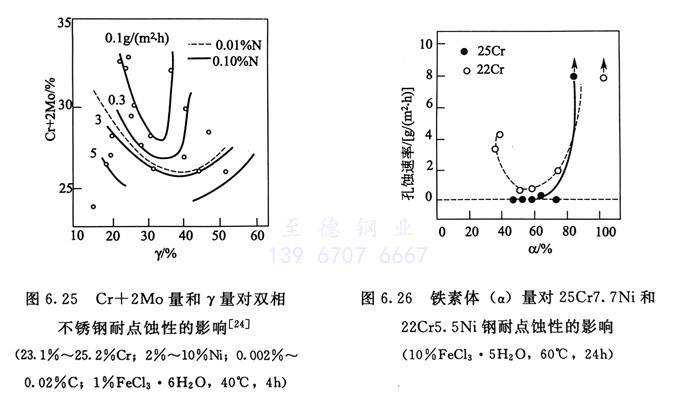

一些試(shi)驗結果(guo)見(jian)圖(tu)6.25和圖(tu)6.26。圖(tu)6.25的結果(guo)表(biao)明，不管(guan)鋼(gang)中Cr + 2Mo 量(liang)如(ru)何變化，為(wei)了獲得最佳(jia)的點(dian)蝕(shi)性能以(yi)鋼(gang)中γ相量(liang)在(zai)30％～40％為(wei)宜(yi)，而圖(tu)6.26也指出，鋼(gang)中α相量(liang)在(zai)50％～60％即α與γ相比例近于1時耐(nai)點(dian)蝕(shi)性為(wei)最佳(jia)。
