一、管道布(bu)置平面圖尺寸表示的一般(ban)要(yao)求(qiu)


  ①. 總尺寸(cun)及標高在(zai)平面圖上應表示(shi)。


  ②. 管(guan)線(xian)的(de)長(chang)度(du)用整數表示,小(xiao)數點(dian)以(yi)后舍去,精確到(dao)毫米。


  ③. 對于斜管,表(biao)示平面尺寸。


  ④. 斜管的(de)尺(chi)(chi)寸表示至小數點第(di)一位。除(chu)以(yi)下情況外,要避免重復標注尺(chi)(chi)寸:管廊上配管的(de)間隔尺(chi)(chi)寸;與其他(ta)區的(de)圖紙的(de)連接尺(chi)(chi)寸。


  ⑤. 管(guan)道元件(jian)要原封不動地(di)使用各(ge)資料數據表中的數值(zhi)。


  ⑥. 組裝尺(chi)寸(cun)用整數(shu)表示(每一元件總尺(chi)寸(cun)的計算至小數(shu)點(dian)第一位圓整)。


  ⑦. 與(yu)其(qi)他(ta)圖紙相(xiang)接的(de)管(guan)道尺寸應表(biao)示在相(xiang)接區的(de)附近。

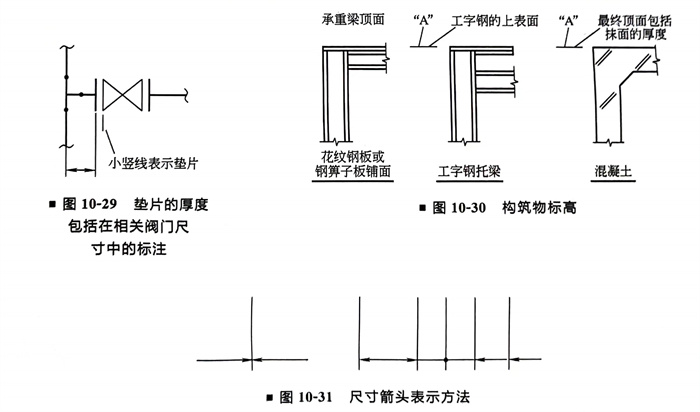

  ⑧. 墊(dian)片(pian)的厚(hou)度(du)包括(kuo)在相關閥門尺寸中(圖(tu)10-29)。


  ⑨. “EL”加注在管(guan)中心標(biao)高(gao)前(qian),如果因(yin)梁(liang)或支(zhi)架,管(guan)子需(xu)標(biao)管(guan)底標(biao)高(gao)時,加注“BOPEL”。


  ⑩. 在坡(po)度管和重力流管線要控制標高時,應以“WPEL”(工作點標高)表示。


  ?. 構筑物(wu)的標高在下列狀況要標明(ming)“A”處標高,如圖10-30所示(shi)。


  ?. 尺寸的箭頭使用下列方法表示,如圖10-31所示。




二、斜管(guan)


1. 坡向符(fu)號的使用


  ①. 用(yong)(yong)三角(jiao)形表(biao)(biao)示(shi)單管(guan)線的坡向,如果PID或UFD已表(biao)(biao)示(shi)了坡度(du),那么(me)配管(guan)圖上可不用(yong)(yong)表(biao)(biao)示(shi)。

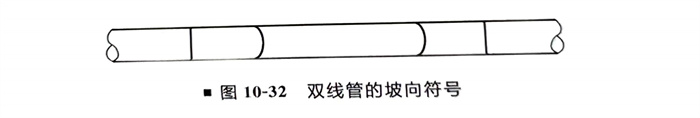

  ②. 雙線(xian)管的坡向用橢圓(yuan)符(fu)號表(biao)示(shi)(圖10-32)。

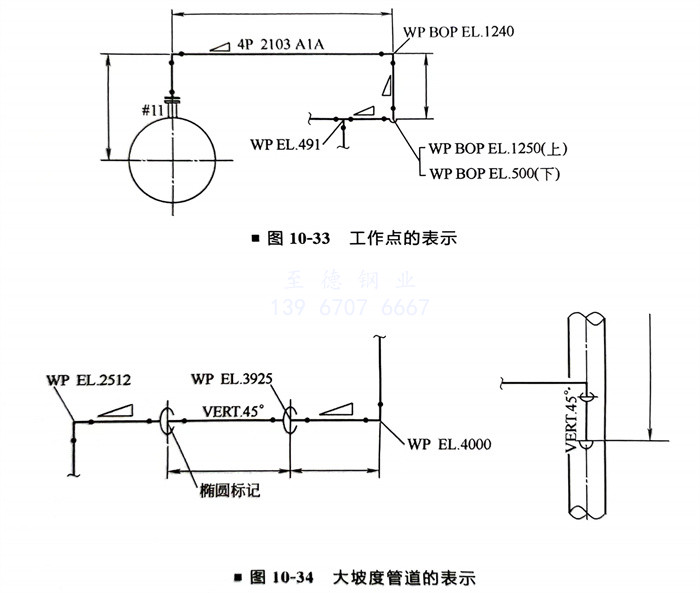

 2. 工作點(WP)的(de)(de)(de)表示(圖10-33)對于斜管(guan),工作點應表示:管(guan)道的(de)(de)(de)拐彎處;界區線(xian)(xian)或接續線(xian)(xian)的(de)(de)(de)交接點。


 3. 大坡度(du)管道的表示(圖10-34)



三、平面(mian)尺寸的表示

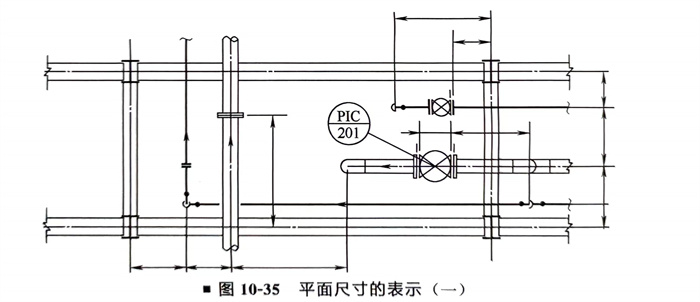

  ①. 尺寸應(ying)以(yi)構筑物(或建筑物)柱子中心為基(ji)準(zhun)至(zhi)管中心標注(zhu)(圖10-35)。


  ②. 為(wei)了尺寸標注的起點清楚(chu),墊片用(yong)短細線示(shi)意(圖10-35)。

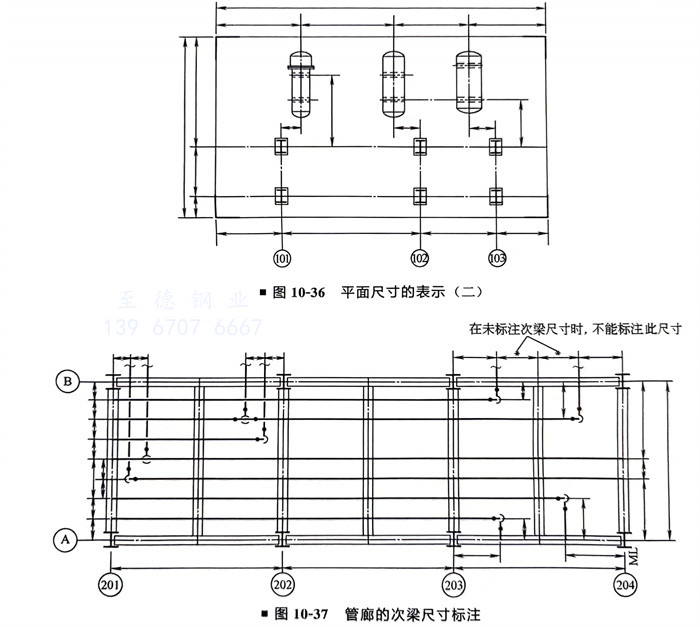

  ③. 區域總(zong)尺(chi)寸標注應在圖(tu)紙的上方(fang)和左側(圖(tu)10-36)。


  ④. 管(guan)(guan)廊的(de)管(guan)(guan)線(xian)穿過兩(liang)邊的(de)接(jie)續線(xian)或界(jie)區線(xian),管(guan)(guan)道之間的(de)尺寸(cun)應在兩(liang)側表示。


   a. 管廊的次(ci)梁(liang)尺寸(cun)間距相等時,則(ze)不需表示(shi),除非管道尺寸(cun)從次(ci)梁(liang)引出,則(ze)必須表示(shi)(圖10-37)。


   b. 次梁的(de)間距不等時,應標(biao)注其尺寸(圖10-37)。

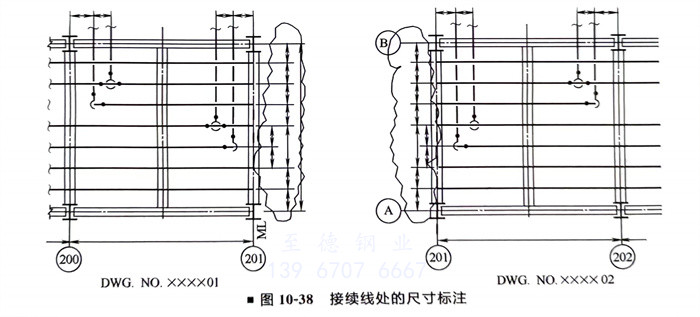

   c. 與其他(ta)圖相(xiang)接(jie)的管線,在(zai)接(jie)續線處(chu)的尺寸在(zai)每(mei)張圖上以(yi)同樣的方法(fa)表(biao)示(圖10-38)。

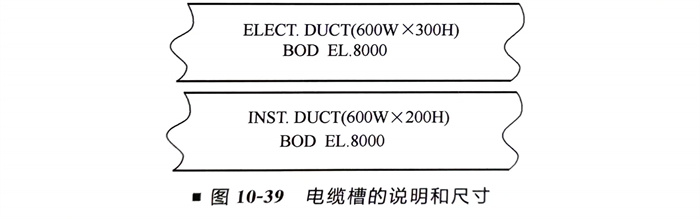

  ⑤. 電(dian)氣及儀表電(dian)纜(lan)槽的(de)說(shuo)明和(he)尺寸如圖10-39所示。

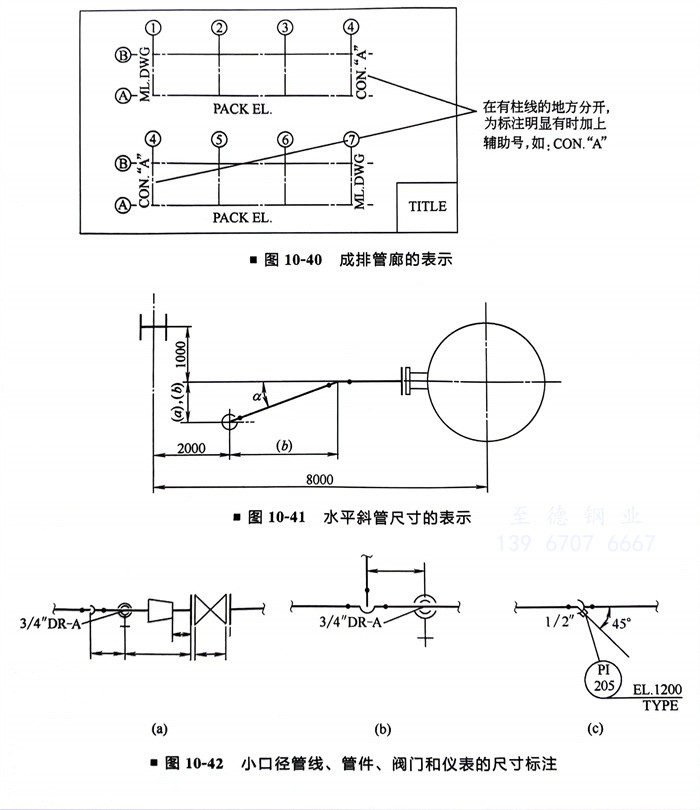

  ⑥. 當(dang)管(guan)廊的管(guan)線(xian)在(zai)一張圖(tu)上分(fen)開(kai)成(cheng)多排(pai)時(shi),按圖(tu)10-40所示(shi)的形式表(biao)示(shi)。


  ⑦. 水平斜管尺寸的標注(zhu)按下述(shu)方法進行(圖10-41):角(jiao)度和(he)三(san)角(jiao)形的一條邊表(biao)示法;三(san)角(jiao)形的兩條邊表(biao)示法。


  ⑧. 小(xiao)口徑(jing)管(guan)(guan)線(xian)、管(guan)(guan)件(jian)、閥(fa)門和儀(yi)表的(de)尺(chi)寸標(biao)注(zhu)如圖(tu)10-42所示。

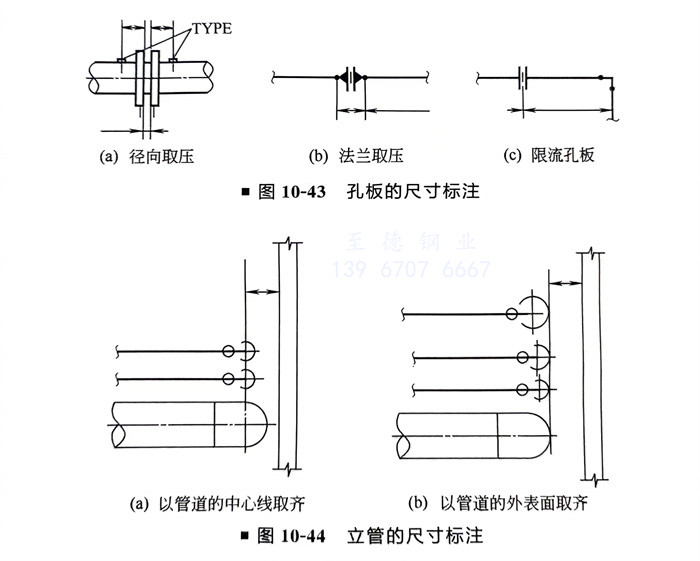

  ⑨. 孔板的尺寸(cun)標注如(ru)圖10-43所示。


  ⑩. 立管的尺寸(cun)標注如(ru)圖10-44所示。



四、塔的垂直管線

  對于塔的每個截面尺寸“A”和“B”都應表示(圖 10-45)
