一、優點

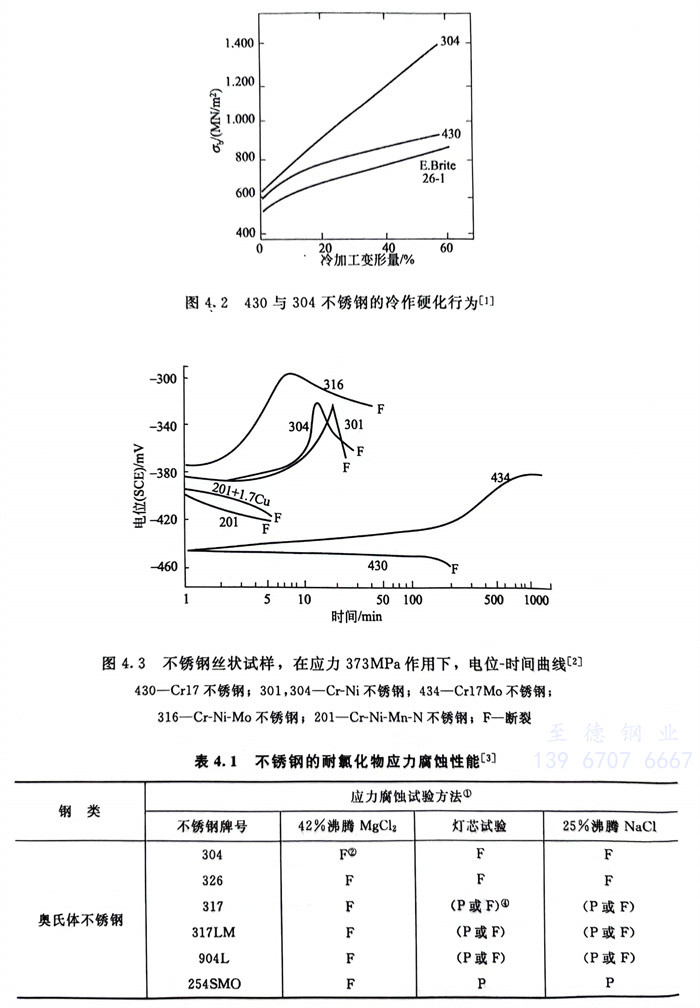

  冷(leng)(leng)加工(gong)硬化傾(qing)向較(jiao)低（圖4.2），對(dui)于(yu)較(jiao)大冷(leng)(leng)變形，一般(ban)也不需(xu)中間退火(huo)處理，易(yi)于(yu)冷(leng)(leng)彎、沖壓(ya)、擴管、卷邊、旋(xuan)壓(ya)、冷(leng)(leng)鍛和(he)切削。

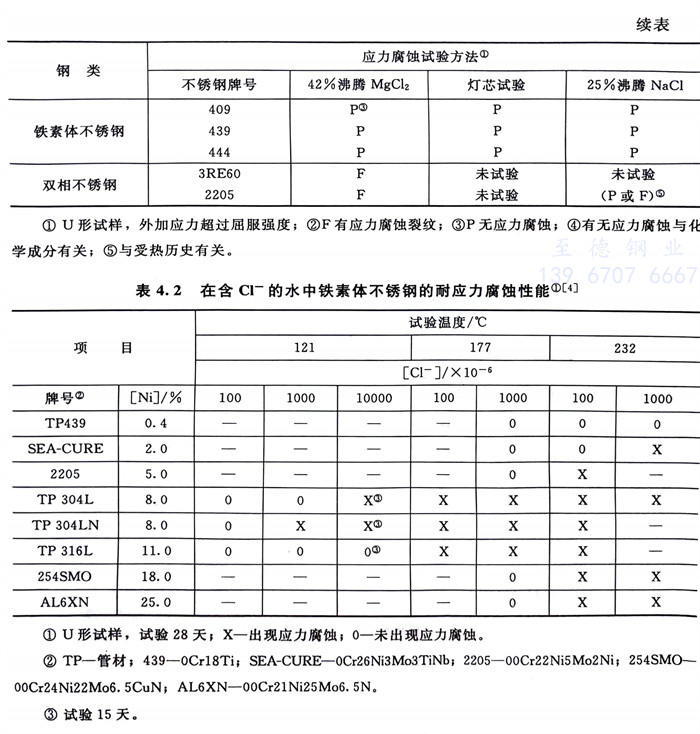

  有優(you)良的(de)耐(nai)全面腐蝕和(he)耐(nai)各種局部腐蝕的(de)性能，特別是耐(nai)氯(lv)化(hua)物應(ying)力(li)腐蝕性能優(you)異，在氯(lv)化(hua)物的(de)一些試(shi)驗結果見(jian)圖(tu)4.3、表4.1和(he)表4.2。在實(shi)際應(ying)用中(zhong)尚(shang)未見(jian)氯(lv)化(hua)物應(ying)力(li)腐蝕斷(duan)裂實(shi)例。

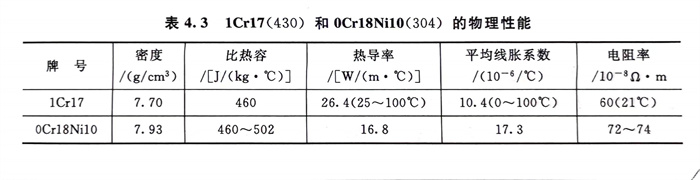

  鐵素體不銹鋼熱導率高，約為鉻鎳奧氏體不銹鋼的135％，非常適于有熱交換的用途；熱脹系數小，僅約為鉻鎳奧氏體不銹鋼的60％，非常適于有熱脹冷縮、有熱循環的使用條件，例如以水為介質的蒸發器 和熱交換器的傳熱管和隔板等典型用途。有磁性，可用做耐蝕軟磁材料，如電磁閥、電磁鍋等。表4.3列出了1Cr17（430）與0Cr18Ni10（304）物理性能的對比。

二、缺點和不(bu)足、影響因(yin)素、產生(sheng)原因(yin)和改進方向

 概(gai)括起來，傳統(tong)鐵素體(ti)不銹鋼有三方面(mian)缺(que)點和(he)一(yi)(yi)個(ge)(ge)不足(zu)。三方面(mian)缺(que)點是(shi)存在(zai)三個(ge)(ge)脆性區；脆性轉變溫(wen)度高且室溫(wen)韌性低(di)和(he)晶間腐蝕更敏感；與(yu)18-8型(xing)鉻鎳奧氏體(ti)不銹鋼相(xiang)比，一(yi)(yi)個(ge)(ge)不足(zu)是(shi)冷成型(xing)性尚(shang)需進一(yi)(yi)步改(gai)善。

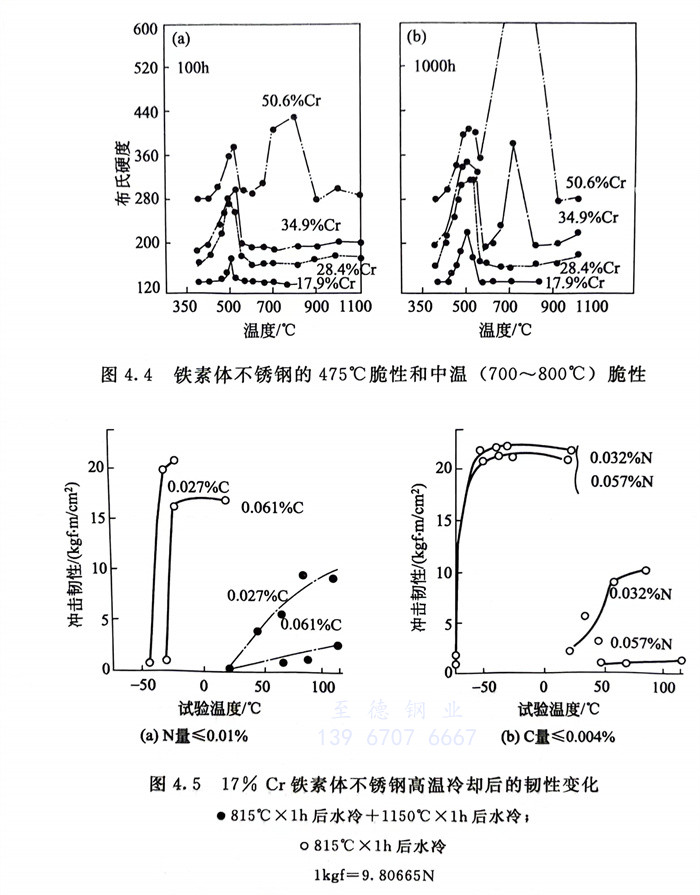

   ①. 有三個脆(cui)(cui)性(xing)(xing)(xing)區(qu)，即475℃脆(cui)(cui)性(xing)(xing)(xing)、中溫脆(cui)(cui)性(xing)(xing)(xing)和高溫脆(cui)(cui)性(xing)(xing)(xing)，見(jian)圖4.4和圖4.5，此時(shi)鐵(tie)素體不(bu)銹(xiu)鋼的硬度顯著(zhu)增加(jia)，塑(su)、韌性(xing)(xing)(xing)急劇下降。

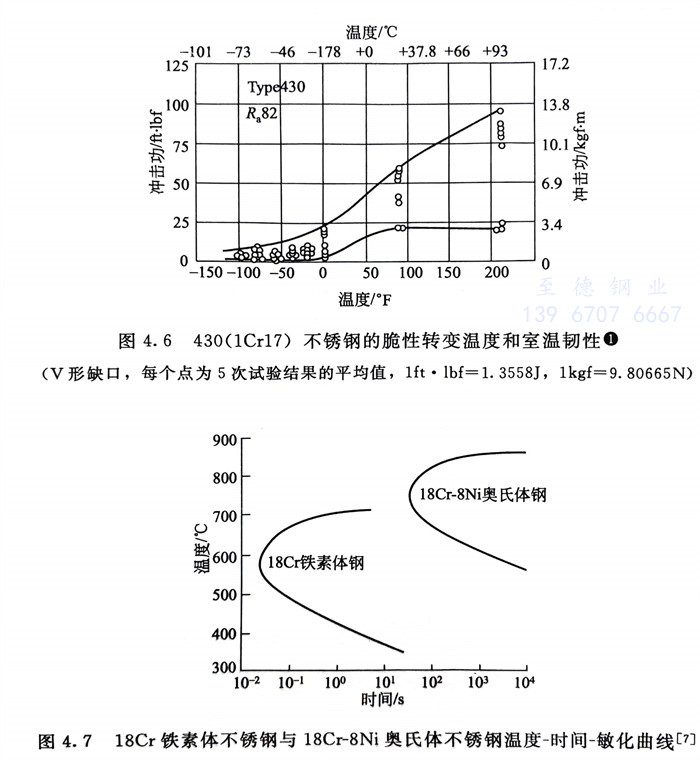

   ②. 脆性(xing)轉變溫度(du)高且室溫韌(ren)性(xing)低（見圖4.6）；而且鋼的(de)韌(ren)性(xing)還受(shou)高溫和(he)冷(leng)卻速度(du)以(yi)及截面尺寸(cun)的(de)重大影響。

   ③. 與鉻鎳奧氏(shi)體不銹(xiu)鋼相比(bi)，對晶(jing)間腐(fu)蝕更(geng)敏感（見(jian)圖4.7) , 由于存在(zai)上述(shu)三方面缺(que)點，特別是高溫(wen)(wen)脆性和脆性轉變溫(wen)(wen)度高，室溫(wen)(wen)韌性低以(yi)及對晶(jing)間腐(fu)蝕敏感，而且經(jing)焊接后，這些(xie)缺(que)點更(geng)加顯示出來，使傳統鐵(tie)素體不銹(xiu)鋼性能進(jin)一步惡化，嚴(yan)重(zhong)影(ying)響了(le)傳統鐵(tie)素體不銹(xiu)鋼在(zai)焊接用(yong)(yong)途方面的應用(yong)(yong)。

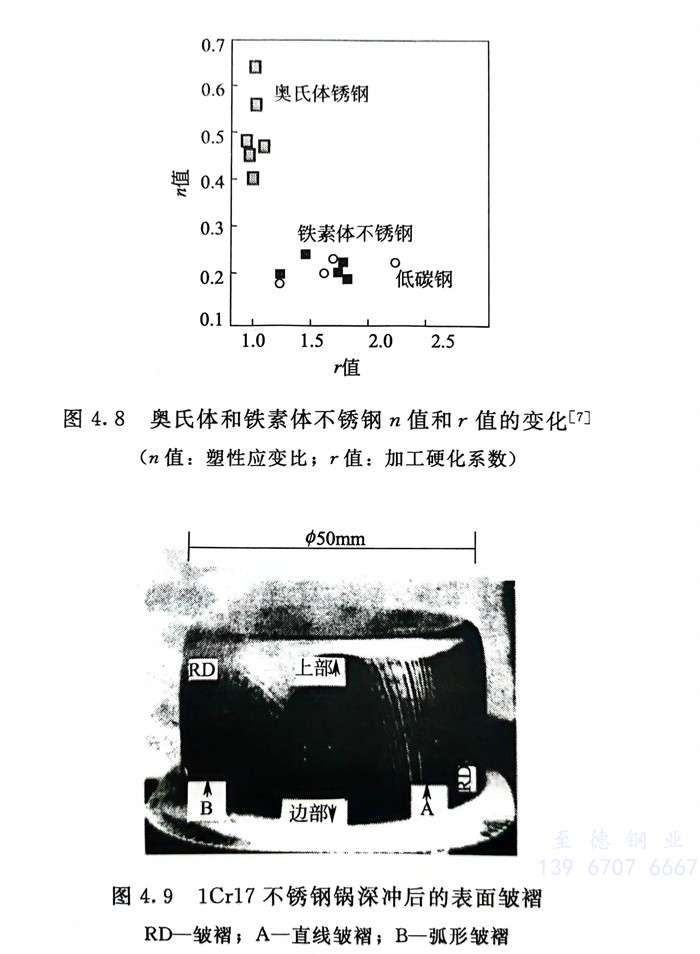

   ④. 冷成型性需進一步(bu)(bu)改善(shan)。雖然(ran)低(di)、中鉻傳(chuan)統鐵素體不(bu)銹(xiu)(xiu)鋼(gang)已(yi)具有良好(hao)的(de)冷成型性，包(bao)括(kuo)優良的(de)深(shen)沖性，但是，與18-8鉻鎳奧氏(shi)體不(bu)銹(xiu)(xiu)鋼(gang)相比(bi)還有一些差距，n值(zhi)較低(di)，但與低(di)碳鋼(gang)相近，已(yi)無(wu)太大提(ti)高(gao)余地，而r值(zhi)與低(di)碳鋼(gang)相比(bi)，尚有很大潛力(li)，有待進一步(bu)(bu)提(ti)高(gao)（圖4.8)，同時，深(shen)沖件(jian)表(biao)面易(yi)出(chu)現皺褶(zhe)(zhe)，鋼(gang)的(de)抗皺性尚需進一步(bu)(bu)改善(shan)，圖4.9系1Cr17（430）不(bu)銹(xiu)(xiu)鋼(gang)鍋(guo)深(shen)沖后的(de)表(biao)面皺褶(zhe)(zhe)。由于(yu)鐵素體不(bu)銹(xiu)(xiu)鋼(gang)冷加工硬(ying)化傾向小，伸(shen)長率低(di)，Er（埃里克森杯突值(zhi)）值(zhi)小，一般不(bu)適于(yu)單純脹形成型，但能用于(yu)深(shen)沖與脹形（鼓(gu)凸）復(fu)合(he)型冷成型。

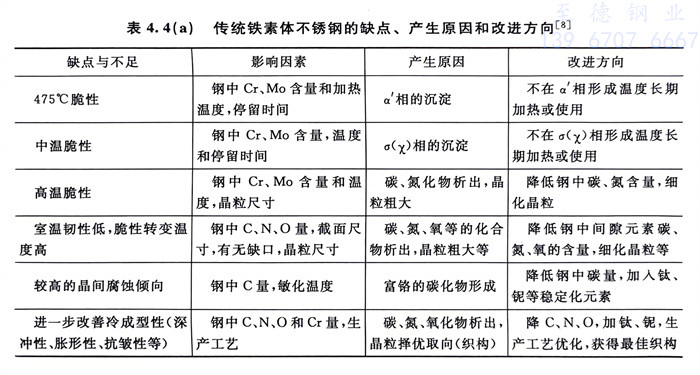

  表4.4（a）中(zhong)(zhong)簡要列出了傳統(tong)鐵(tie)素體(ti)不(bu)(bu)銹鋼(gang)的(de)(de)缺點與不(bu)(bu)足以(yi)及(ji)影(ying)響因(yin)素、產(chan)生原(yuan)因(yin)和(he)(he)改(gai)進方向。從(cong)表中(zhong)(zhong)可(ke)看(kan)出，除475℃脆(cui)性(xing)(xing)(xing)(xing)（α＇脆(cui)性(xing)(xing)(xing)(xing)）和(he)(he)中(zhong)(zhong)溫脆(cui)性(xing)(xing)(xing)(xing)（σ相等析出引起的(de)(de)脆(cui)性(xing)(xing)(xing)(xing)），只要不(bu)(bu)在高(gao)于(yu)260℃或300℃下長期使用，便沒(mei)有任何危險外，高(gao)溫脆(cui)性(xing)(xing)(xing)(xing)，脆(cui)性(xing)(xing)(xing)(xing)轉變溫度高(gao)和(he)(he)室溫韌性(xing)(xing)(xing)(xing)低，對晶間(jian)腐蝕的(de)(de)敏(min)感性(xing)(xing)(xing)(xing)以(yi)及(ji)需要改(gai)善的(de)(de)冷(leng)成(cheng)型性(xing)(xing)(xing)(xing)（包括(kuo)抗皺性(xing)(xing)(xing)(xing)）等均需采(cai)取降低鋼(gang)中(zhong)(zhong)的(de)(de)間(jian)隙元素含(han)量，細化(hua)鋼(gang)的(de)(de)晶粒，加入穩定化(hua)元素鈦、鈮以(yi)及(ji)優化(hua)鐵(tie)素體(ti)不(bu)(bu)銹鋼(gang)的(de)(de)生產(chan)工藝(yi)等措施(shi)(shi)來達到。而(er)現代鐵(tie)素體(ti)不(bu)(bu)銹鋼(gang)的(de)(de)產(chan)生，就(jiu)是(shi)采(cai)取這些(xie)措施(shi)(shi)后所獲(huo)得(de)的(de)(de)可(ke)喜(xi)進展。

  雖然(ran)對于475℃脆性和(he)中溫脆性只要不在(zai)脆性溫度范圍長期(qi)使用就不必有任何擔心(xin)，但在(zai)冶金廠(chang)高鉻鐵素體(ti)不銹鋼的熱(re)軋(ya)卷板生產中，則(ze)必須(xu)考慮解(jie)決這一(yi)因素所引起的脆性問題，其中熱(re)軋(ya)后快冷通過脆性區則(ze)是(shi)最佳途徑(jing)。
