高純鐵素體(ti)不銹鋼 Cr18Mo2 性(xing)能與特點

a. 力學性能(neng)和脆性轉變溫(wen)度

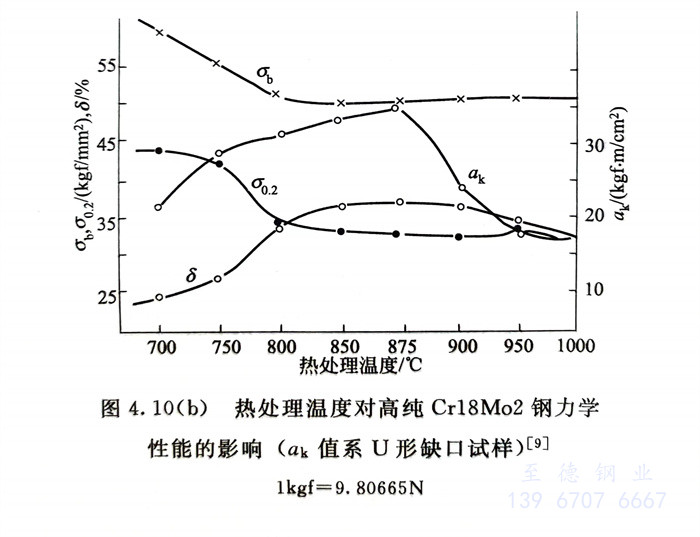

   一些結果見圖4.10（b）～圖4.12。可(ke)以看出(chu)，適(shi)宜(yi)的(de)(de)(de)(de)熱處理(li)可(ke)以獲得滿意的(de)(de)(de)(de)塑、韌性(xing)［圖4.10（b）］；盡量降(jiang)低鋼中的(de)(de)(de)(de)碳、氮含(han)(han)量，適(shi)量的(de)(de)(de)(de)鈦含(han)(han)量，可(ke)使此鋼的(de)(de)(de)(de)脆性(xing)轉變(bian)溫(wen)度降(jiang)到-20℃以下（圖4.11）；在模擬焊(han)接條件（1200℃×10min）并以不同速度冷卻(que)，所(suo)試驗的(de)(de)(de)(de)高(gao)純(chun)Cr18Mo2鋼中僅含(han)(han)0.001％～0.002％C，但C + N含(han)(han)量均(jun)≤0.015％，不論是否添加(jia)穩定(ding)元素Ti、Nb，只要(yao)有氮化物(wu)析(xi)出(chu)，也同樣會顯著提高(gao)鋼的(de)(de)(de)(de)脆性(xing)轉變(bian)溫(wen)度［表4.4（b）］，而(er)薄截面尺寸（3mm）的(de)(de)(de)(de)高(gao)純(chun)Cr18Mo2的(de)(de)(de)(de)焊(han)接接頭（焊(han)縫和熔(rong)合線）脆性(xing)轉變(bian)溫(wen)度也可(ke)低于-20℃以下（圖4.12）。

b. 耐蝕性

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

  高純Cr18Mo2具(ju)有良好(hao)的冷(leng)成型性，一些(xie)試驗結果(guo)見(jian)表4.6和表4.7。此鋼還具(ju)有良好(hao)的切(qie)削性，見(jian)圖4.15。

  表4.6 兩(liang)種Cr18Mo2鋼的(de)冷彎、杯突試驗結果

  表4.7 兩種Cr18Mo2鋼的深沖試驗結果

  圖4.15 高純Cr18Mo2鋼的切削性(xing)能(neng)，與18-8 Cr-Ni鋼的對比試驗結果

d. 焊(han)接(jie)性

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏(shi)體不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
