·熱軋1Cr18Ni9Ti 不(bu)銹鋼中板一般系熱處理、酸洗后(hou)交(jiao)貨(huo),但使用中發現在原表面殘(can)留(liu)有局(ju)部氧化皮處出現嚴重銹蝕。

·對1Cr18Ni9T i 熱軋不銹鋼(gang)中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

  隨距(ju)表(biao)面距(ju)離的(de)不同,鉻濃度的(de)變化(hua)見表(biao)9.7(基體鉻量為18.65%)。

  從表(biao)9.7中可知,由于氧化皮的形成,表(biao)面有(you)貧鉻區產生。這是導致(zhi)氧化皮處嚴重銹蝕(shi)的原因。

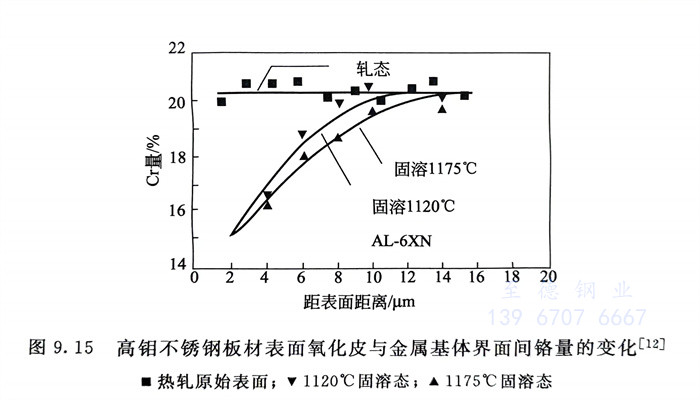

  ·國外曾對00Cr21Ni25Mo6N高(gao)鉬(mu)不銹鋼熱軋板表面氧化(hua)皮和(he)基體(ti)間的(de)(de)鉻量變化(hua)進行了(le)分析,結(jie)果表明(圖9.15);貧鉻層(ceng)有12μm厚,鉻量最低(di)(di)處濃(nong)度約為15%。氧化(hua)皮的(de)(de)存(cun)在,表面層(ceng)的(de)(de)鉻量降低(di)(di),使(shi)此鋼的(de)(de)耐點蝕(shi)性能下降。
