00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵(tie)素體不銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的韌性。在(zai)我國，此牌號已開(kai)始生產(chan)和(he)(he)使(shi)用(yong)，在(zai)歐、美諸國和(he)(he)地區也有類似牌號在(zai)大(da)量生產(chan)和(he)(he)應用(yong)。

一、力(li)學性(xing)能

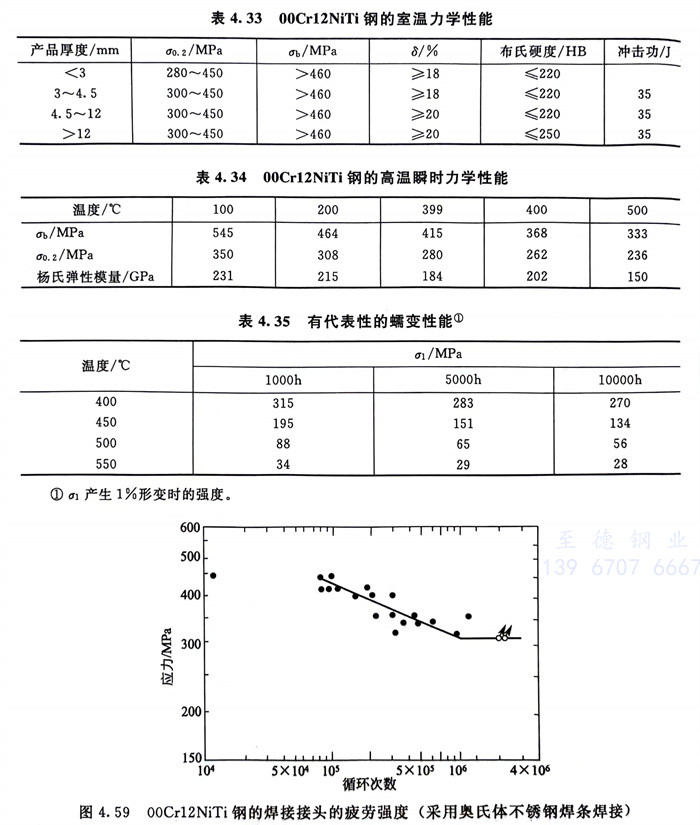

 00Cr12NiTi鋼的各種力學性能見表(biao)4.33～表(biao)4.35和圖4.59。

 圖4.59 00Cr12NiTi鋼(gang)的焊(han)(han)接(jie)接(jie)頭(tou)的疲(pi)勞強度（采用奧氏體(ti)不(bu)銹(xiu)鋼(gang)焊(han)(han)條焊(han)(han)接(jie)）

二、耐腐(fu)蝕和(he)磨蝕性能

  此鋼的耐(nai)蝕(shi)(shi)性雖然(ran)低(di)(di)于含鉻量高(gao)的一些牌(pai)號(hao)，例如430（1Cr17），但是其耐(nai)蝕(shi)(shi)性遠高(gao)于低(di)(di)碳鋼和耐(nai)蝕(shi)(shi)低(di)(di)合金鋼，此鋼主(zhu)要用于不以(yi)表面(mian)美觀為主(zhu)要要求(qiu)的弱腐蝕(shi)(shi)環境(jing)中(zhong)。

 1. 在大氣(qi)中的耐蝕性

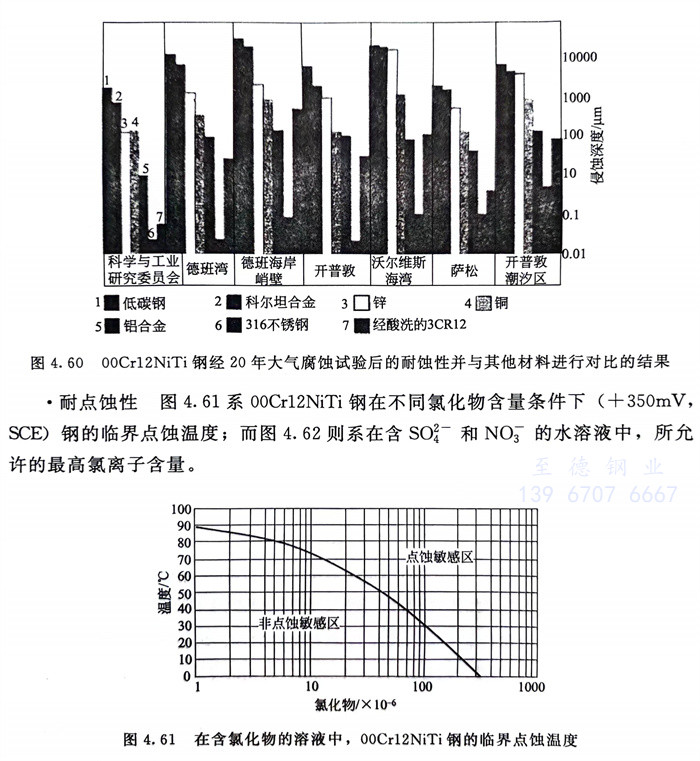

    圖4.60系在南非大氣條件進行20年試(shi)驗所取得(de)的(de)結(jie)(jie)果，從圖4.60中(zhong)的(de)結(jie)(jie)果可(ke)以看出，00Cr12NiTi鋼(gang)的(de)耐(nai)蝕性比低碳鋼(gang)和CORTENO（科爾(er)坦(tan)合金）高(gao)幾個數量(liang)級。但是，不推薦將00Cr12NiTi鋼(gang)用于腐(fu)蝕環(huan)境中(zhong)的(de)裝飾用途，因為00Cr12NiTi表面常會形成一層雖不影(ying)響結(jie)(jie)構穩定性的(de)銹蝕影(ying)響美(mei)觀。如果使用時(shi)美(mei)觀很重要，當(dang)選用00Cr12NiTi鋼(gang)時(shi)表面需加涂層。

    圖4.60 00Cr12NiTi鋼經20年大(da)氣(qi)腐蝕(shi)試驗后的耐蝕(shi)性(xing)并(bing)與其他材(cai)料(liao)進(jin)行對比(bi)的結果(guo)

 2. 耐點蝕性

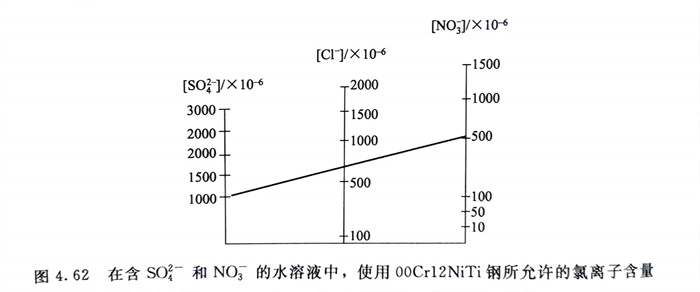

    圖4.61系00Cr12NiTi鋼(gang)在不(bu)同(tong)氯(lv)化物含(han)量條件(jian)下（＋350mV，SCE）鋼(gang)的臨界點蝕溫度；而圖4.62則系在含(han) 和 的水溶液中，所允(yun)許的最高氯(lv)離子含(han)量。

 3. 耐晶間腐蝕性

    00Cr12NiTi經適宜焊接(jie)后，沒(mei)有晶間腐蝕(shi)的(de)敏感性。

 4. 耐應力腐蝕性

    在含硫化物環(huan)境(jing)中，00Cr12NiTi鋼(gang)會(hui)產生(sheng)應(ying)力腐蝕，故不推薦無涂(tu)層(ceng)的00Cr12NiTi鋼(gang)在這種用途中使(shi)用。

 5. 耐磨(mo)蝕性

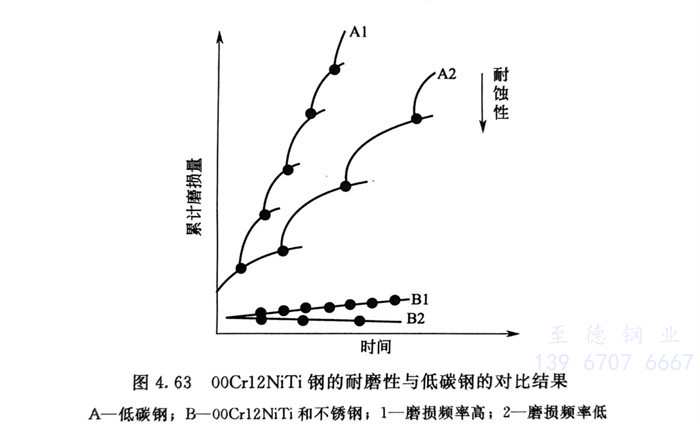

    00Cr12NiTi鋼的(de)耐磨蝕性(xing)遠遠優(you)于(yu)(yu)表面無涂層和有涂層的(de)低碳(tan)鋼和低合金鋼。圖4.63系耐磨試(shi)驗結果，由于(yu)(yu)此(ci)鋼耐濕態滑動磨損性(xing)優(you)良，所以特別適用(yong)于(yu)(yu)礦石等(deng)的(de)貯存、處理和運(yun)輸等(deng)的(de)設備。但此(ci)鋼不適用(yong)于(yu)(yu)干(gan)磨損條件。

    圖4.63 00Cr12NiTi鋼的(de)耐(nai)磨性(xing)與低碳鋼的(de)對比結果

三、冷熱(re)加工和成型(xing)性能

  00Cr12NiTi具有(you)良(liang)好的冷、熱加工和成(cheng)(cheng)型性。此(ci)鋼有(you)良(liang)好的冷成(cheng)(cheng)型性，但彎曲時回彈性較大，苛刻的冷成(cheng)(cheng)型過程(cheng)中(zhong)需中(zhong)間退火。

四、焊(han)接性

 具有良好的(de)焊(han)接(jie)(jie)性，可(ke)采(cai)用通用的(de)焊(han)接(jie)(jie)方法(fa)（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和PAW）進(jin)(jin)行(xing)焊(han)接(jie)(jie)，且可(ke)與低碳鋼和不銹(xiu)鋼進(jin)(jin)行(xing)焊(han)接(jie)(jie)，建議采(cai)用AWS309C型焊(han)條，00Cr12NiTi不銹(xiu)鋼同材(cai)焊(han)接(jie)(jie)，可(ke)采(cai)用E308L和E316L焊(han)接(jie)(jie)材(cai)料，熱(re)輸入應控制在0.5～1.5kJ／mm之間，焊(han)后需經酸洗鈍化處理以(yi)去掉(diao)焊(han)接(jie)(jie)接(jie)(jie)頭表面的(de)氧化皮和貧(pin)鉻層。

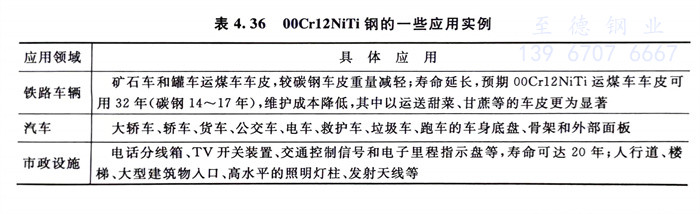

  00Cr12NiTi鋼(gang)易于生產，且(qie)成本(ben)低廉，使用(yong)(yong)性能優良(liang)且(qie)使用(yong)(yong)工(gong)藝易于掌握。主要用(yong)(yong)于不(bu)(bu)銹、耐磨蝕等(deng)用(yong)(yong)途，代替有(you)涂層(ceng)和不(bu)(bu)加涂層(ceng)的低碳鋼(gang)和耐蝕低合金鋼(gang)，且(qie)壽命周期成本(ben)較低。目前，此鋼(gang)及(ji)相近(jin)牌號在英、美和韓(han)國(guo)(guo)等(deng)國(guo)(guo)已(yi)廣泛應(ying)(ying)用(yong)(yong)，我國(guo)(guo)也已(yi)在推廣中，00Cr12NiTi鋼(gang)是一種具有(you)廣闊發展前景(jing)的現代低鉻不(bu)(bu)銹鋼(gang)，表4.36列入(ru)了國(guo)(guo)外00Cr12NiTi鋼(gang)的一些(xie)應(ying)(ying)用(yong)(yong)實例，供參考。
