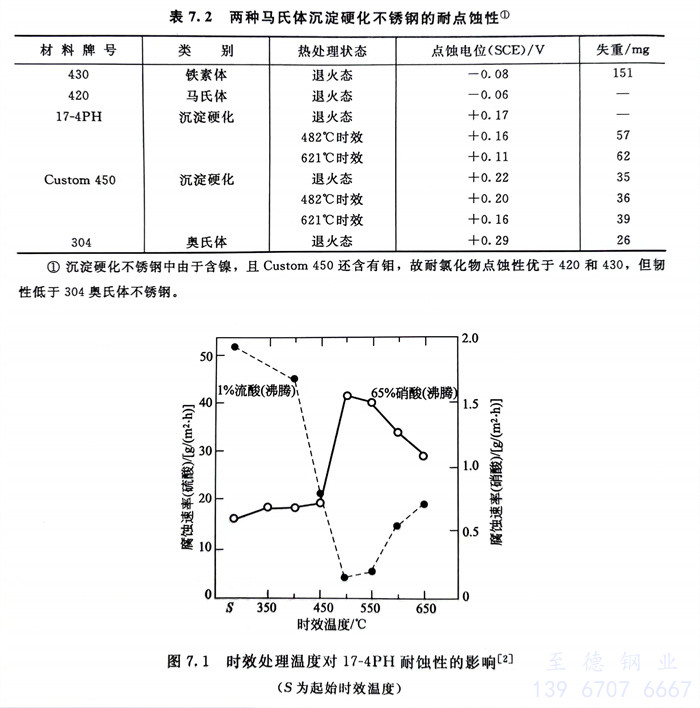

馬氏體沉淀(dian)硬(ying)化(hua)不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹(xiu)鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于(yu)馬(ma)氏體(ti)時效(xiao)不(bu)銹(xiu)鋼含(han)碳量(liang)低（≤0.03％），（表7.3中Custom 455和IN-736便屬于(yu)超低碳馬(ma)氏體(ti)時效(xiao)不(bu)銹(xiu)鋼）、含(han)鎳量(liang)高（6％～10％）或10％～20％Co，固(gu)溶處(chu)理后(hou)可獲得高強(qiang)、高韌的(de)(de)馬(ma)氏體(ti)基體(ti)，經時效(xiao)處(chu)理后(hou)，在此(ci)基體(ti)上析出金屬間(jian)化合物而使之強(qiang)化，Custom 455的(de)(de)σb可達1700MPa（見表7.3）。它的(de)(de)性能特點(dian)是具有高的(de)(de)屈(qu)強(qiang)比，強(qiang)、韌性配合好(hao)(hao)，低溫韌性好(hao)(hao)，易(yi)冷、熱加工和焊(han)接，焊(han)前不(bu)需預(yu)熱，焊(han)后(hou)不(bu)需熱處(chu)理。但缺點(dian)是由于(yu)含(han)鉻量(liang)低，不(bu)銹(xiu)耐蝕(shi)性要低于(yu)其他類型的(de)(de)沉淀(dian)硬化不(bu)銹(xiu)鋼。

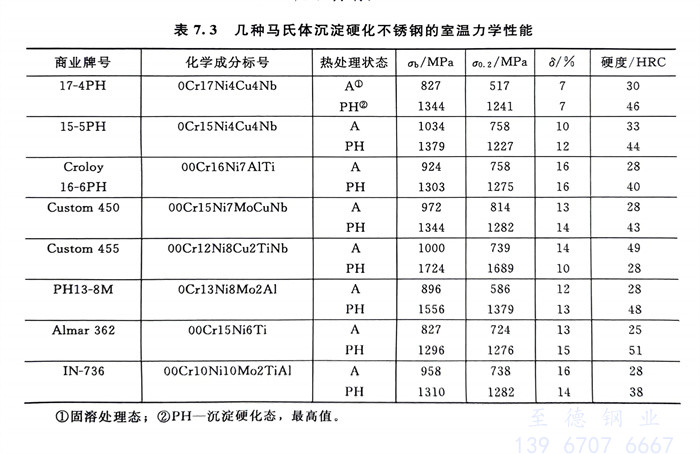

  表7.3 幾種(zhong)馬氏體(ti)沉淀硬化不銹(xiu)鋼的室溫力學性能(neng)
