亚洲欧美色综合一区二区在线

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼是一種馬氏體沉(chen)淀硬化(hua)不銹(xiu)鋼，該鋼易于調整強度級別，它的強度可通過變動熱處理工藝予以調整。馬氏體相變和時效處理形成沉淀硬化相是其主要強化手段。由于 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低碳、高鉻且含銅，故其耐蝕性較Cr13型及9Cr18不銹鋼、1Cr17Ni2馬氏體鋼為好。此外，該鋼衰減性能好，抗腐蝕疲勞及抗水滴沖蝕能力優于12％Cr馬氏體鋼，焊接工藝簡便，易于加工制造，但較難進行深度冷成型。0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼主要應用于既要求具有不銹性又要求耐弱酸、堿、鹽腐蝕的高強度部件。如汽輪機末級動葉片以及在腐蝕環境下，工作溫度低于300℃的結構件。

一、化學成分(fen)

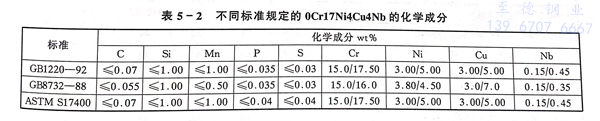

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼的化學成分(fen)列于(yu)表5-2，在不同標(biao)(biao)準(zhun)中(zhong)，化學成分(fen)有所差(cha)別，與美國標(biao)(biao)準(zhun)比較，磷(lin)低于(yu)美國標(biao)(biao)準(zhun)水平。

二、室溫力學(xue)性能

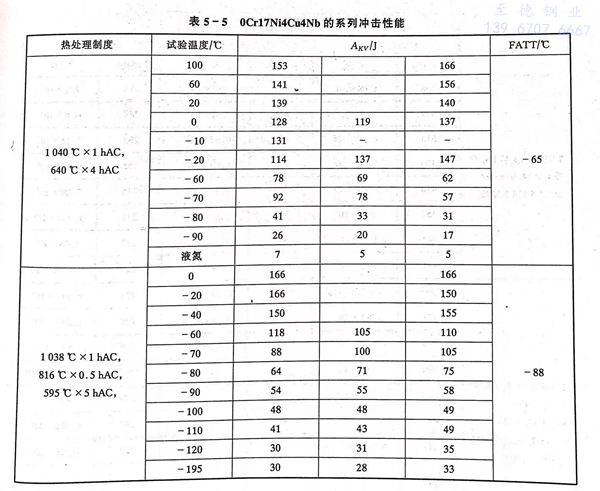

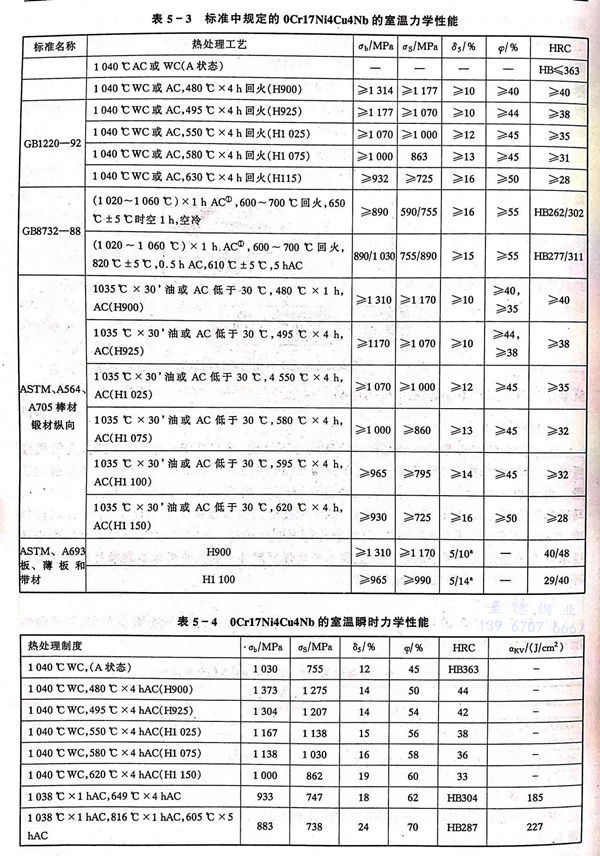

  標準(zhun)中規(gui)定(ding)的(de) 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)室溫拉伸情況(kuang)見(jian)表(biao)5-3。一(yi)些實測(ce)數據見(jian)表(biao)5-4和(he)表(biao)5-5。

三(san)、疲勞性能和斷裂(lie)韌性

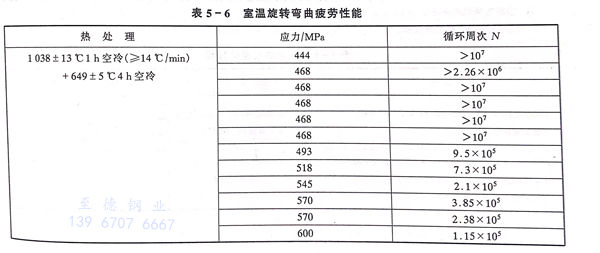

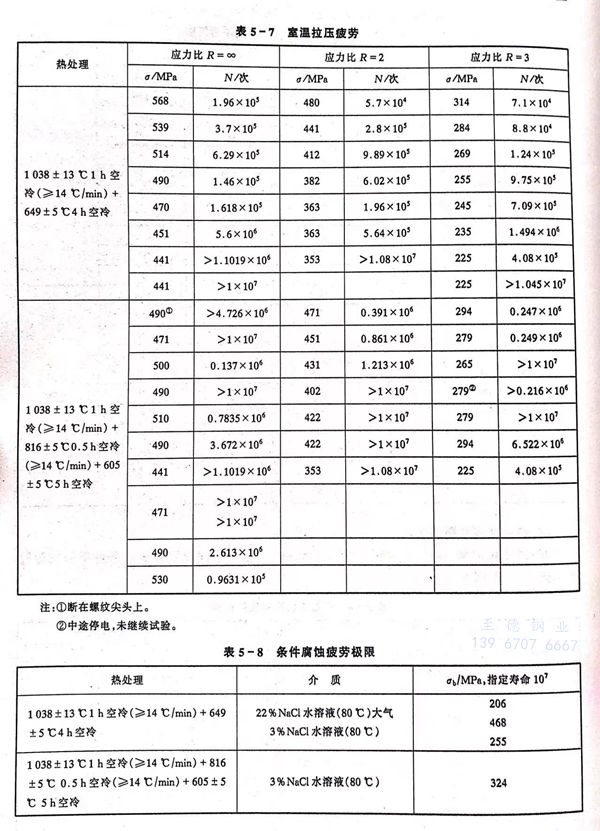

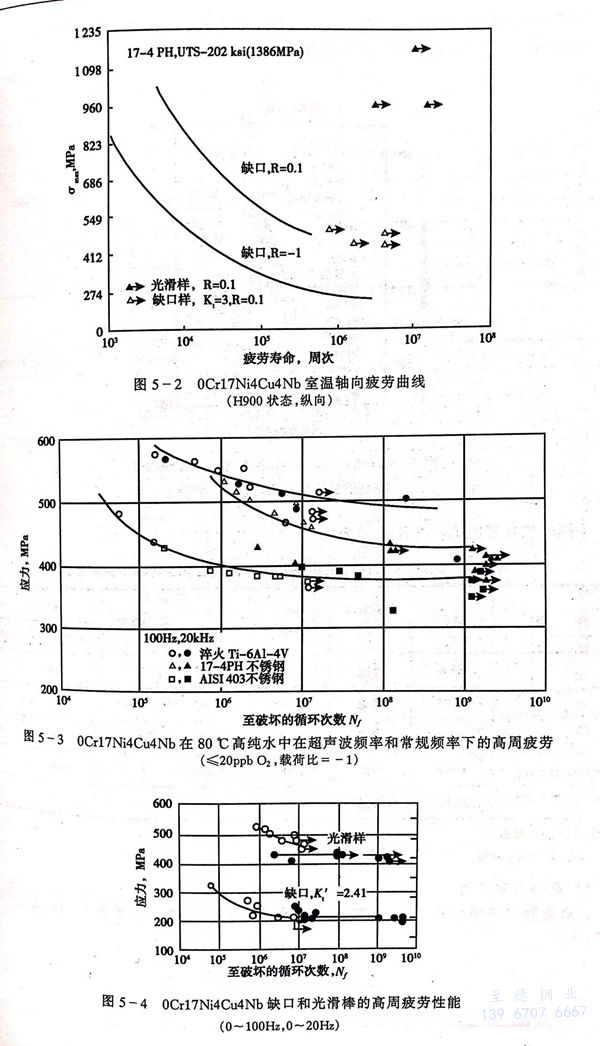

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼的疲(pi)勞性能見表5-6至(zhi)表5-8，在不(bu)同(tong)介質和試(shi)驗條件下的疲(pi)勞行為見圖5-2至(zhi)圖5-4。

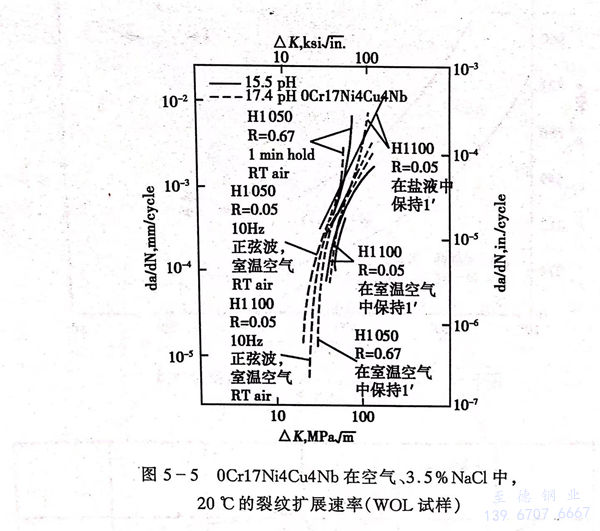

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼(gang)的疲(pi)勞裂紋擴展(zhan)速(su)率見(jian)圖 5-5。

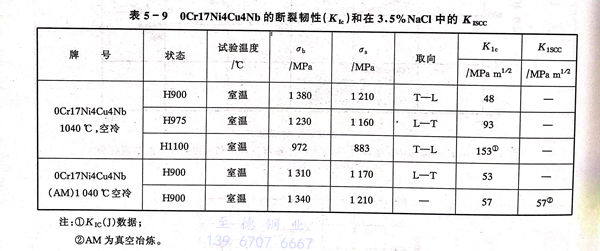

  不同(tong)時效狀態的Kic 和 Kiscc 見表(biao) 5-9。

四、高溫力學性能

 a. 高溫瞬時(shi)拉伸性能

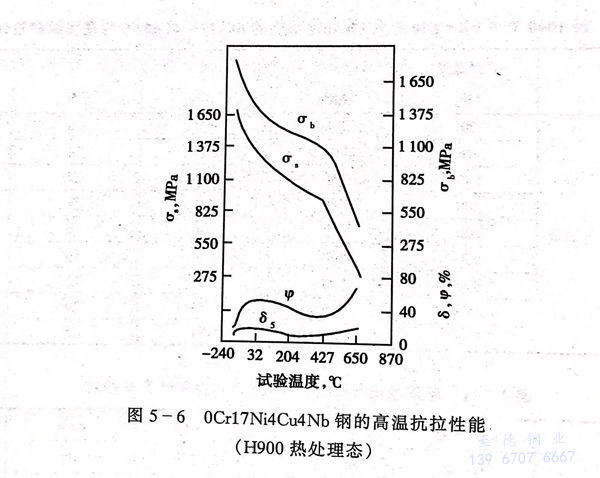

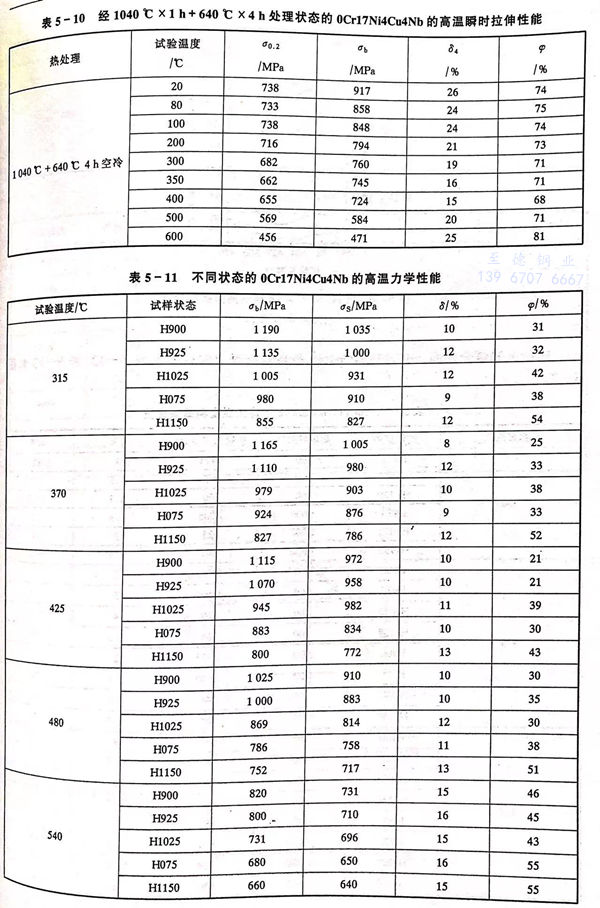

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH  銹鋼的高溫瞬時拉伸性能見(jian)表(biao)5-10、表(biao)5-11和圖5-6。

 b. 持(chi)久和(he)蠕變性(xing)能

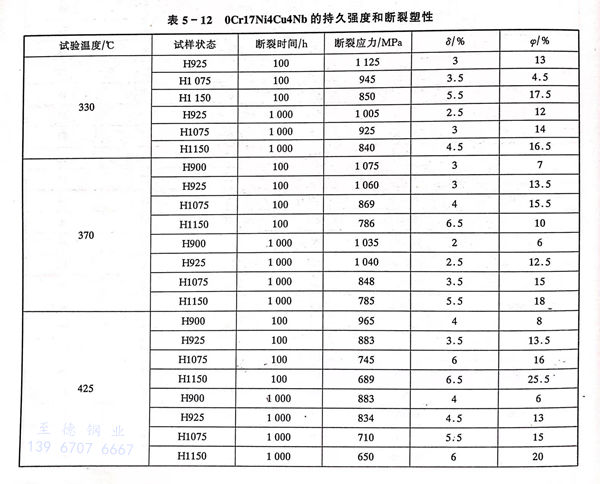

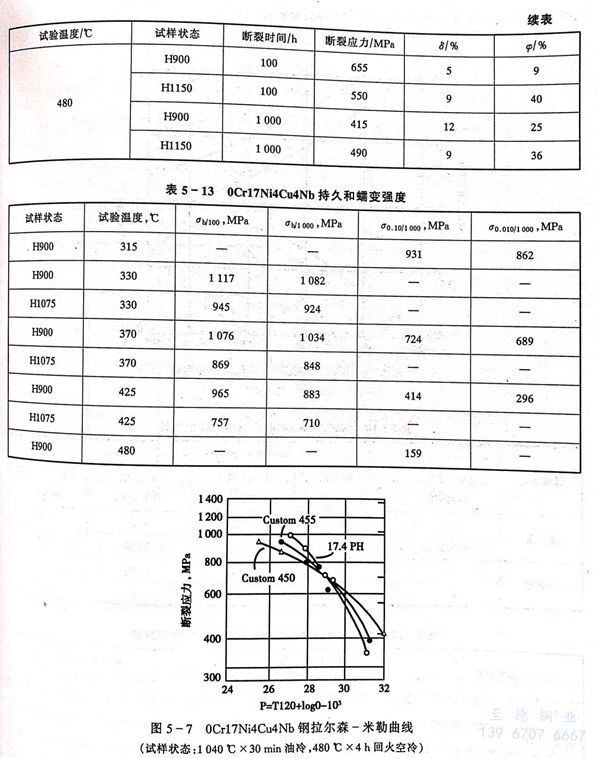

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的高溫長時(shi)力學性能(neng)見(jian)表(biao)5-12、表(biao)5-13和圖5-7。

五、低溫(wen)力學性能

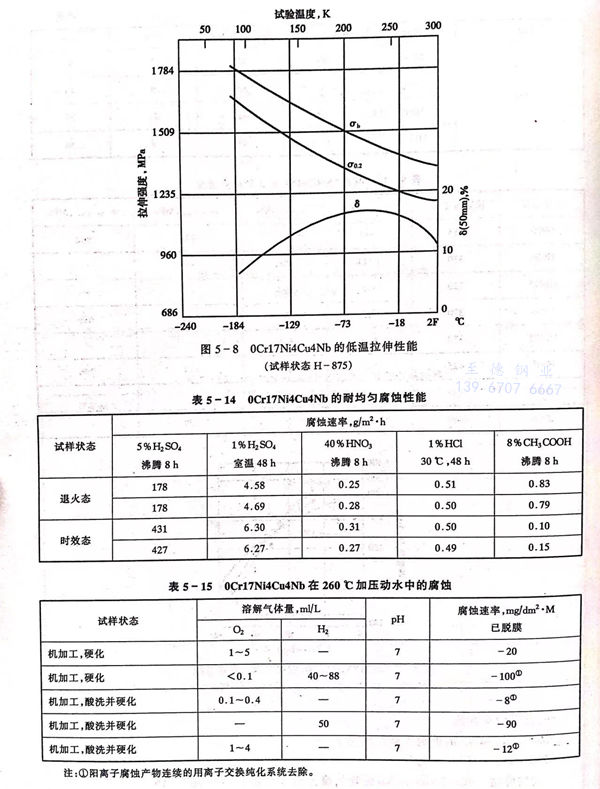

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼的低溫拉伸(shen)性能圖5-8。

六、耐(nai)蝕性

 a. 均勻腐蝕

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的均勻(yun)腐蝕行(xing)為見表5-14、表5-15。

 b. 應力腐(fu)蝕

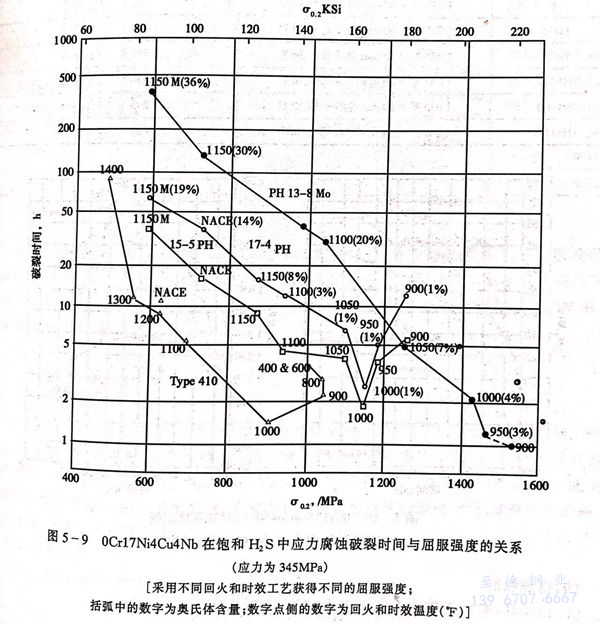

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)在硫化氫(qing)環境中的應力腐蝕和鋼(gang)的屈(qu)服強度的關(guan)系(xi)見(jian)圖(tu) 5-9 。

七、工藝性能

a. 熱(re)加工

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼的熱加(jia)(jia)工溫度(du)為(wei)1000～1170℃，對于大截面(mian)尺(chi)寸（≥75mm）或形狀復雜的部件，熱加(jia)(jia)工后應及(ji)時(shi)回爐加(jia)(jia)熱到原熱加(jia)(jia)工溫度(du)，隨(sui)后緩慢冷卻。

b. 熱處理(li)

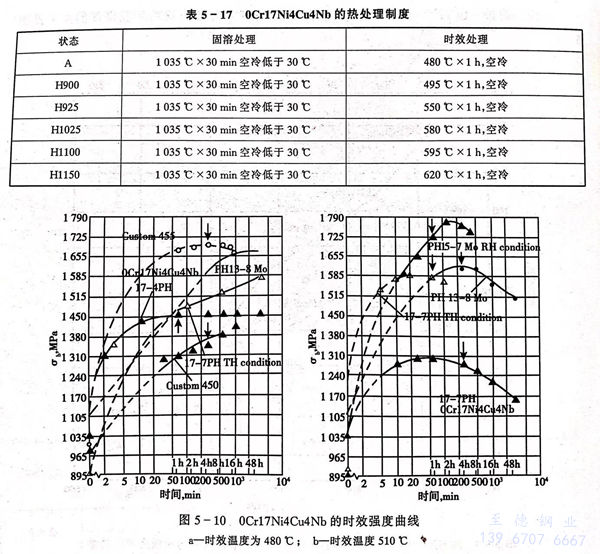

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)的相變(bian)臨界(jie)點列(lie)于表(biao)5-16。熱處(chu)理制度見表(biao)5-17。

  在固溶(rong)后(hou)鋼獲得A狀態(tai)（馬氏體）后(hou)，隨后(hou)可進行時(shi)效處理(li)，亦可以在固溶(rong)后(hou)采用(yong)過時(shi)效處理(li)后(hou)再重復固溶(rong)，而后(hou)熱處理(li)的方式。（0Cr17Ni4Cu4Nb）17-4PH不銹鋼可采用(yong)不同的時(shi)效處理(li)調整其強度水(shui)平，見(jian)圖5-10。

八、物理性能

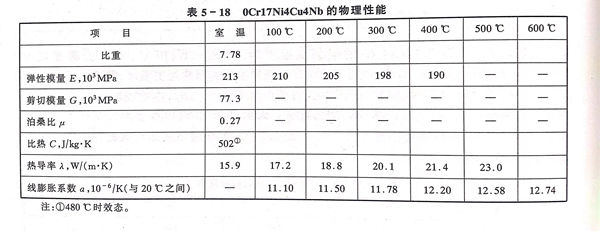

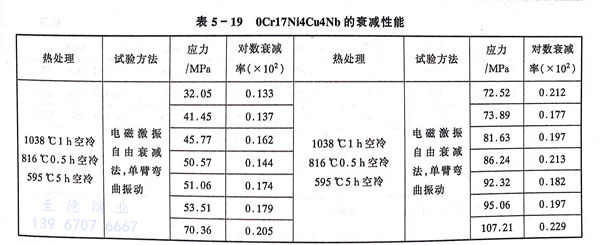

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的物理性(xing)能(neng)見表(biao) 5-18 。衰減(jian)性(xing)能(neng)見表(biao) 5-19 。

九(jiu)、應用

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼為汽輪機(ji)低末級葉片的(de)(de)首(shou)選材(cai)料，是(shi)在腐(fu)蝕(shi)條件下工作溫度(du)低于(yu)300℃的(de)(de)結(jie)構(gou)材(cai)料。此外它是(shi)在既要(yao)(yao)求有不銹(xiu)性及耐弱酸、堿、鹽腐(fu)蝕(shi)又要(yao)(yao)求具有高(gao)強度(du)的(de)(de)環(huan)境下工作的(de)(de)部(bu)件的(de)(de)主要(yao)(yao)結(jie)構(gou)材(cai)料。在反應堆環(huan)境中(zhong)主要(yao)(yao)用于(yu)控制棒驅(qu)動機(ji)構(gou)的(de)(de)耐磨、耐蝕(shi)的(de)(de)高(gao)強度(du)部(bu)件。
