亚洲欧美色综合一区二区在线

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼(gang)是一種在馬氏體基體上析出(chu)Cr₂N強化的(de)半(ban)奧(ao)氏(shi)體亞洲歐美色綜合一區二區在線:沉淀硬化不銹鋼。它具有高的(de)強度(du)和良好的(de)韌(ren)性，適(shi)宜(yi)制作中(zhong)溫高強度(du)部件。

一、化(hua)學成分(fen)

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化(hua)學成分見表5-98。

二、室溫(wen)力(li)學性能

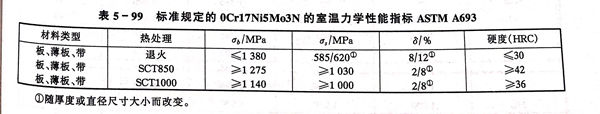

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室溫力學性能指標見表5-99。

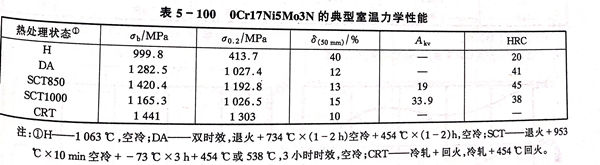

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼(gang)的(de)典型(xing)室溫力(li)學性能指標(biao)見表(biao)5-100。

三(san)、疲勞性能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的疲勞性(xing)能見表 5-101 。

四(si)、高溫力學性(xing)能

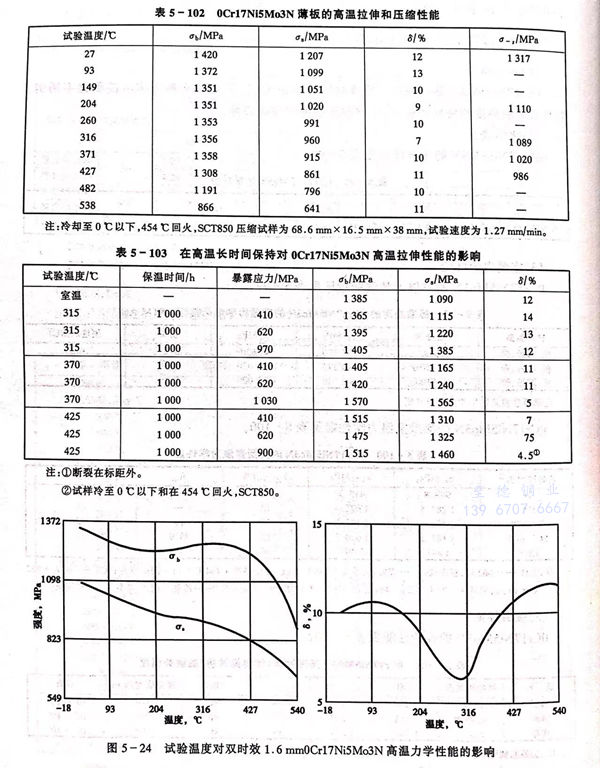

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼(gang)的拉伸性能與熱處理條(tiao)件(jian)(jian)相關，并(bing)取(qu)決于試(shi)驗條(tiao)件(jian)(jian)，見表5-102、表5-103和圖(tu)5-24。

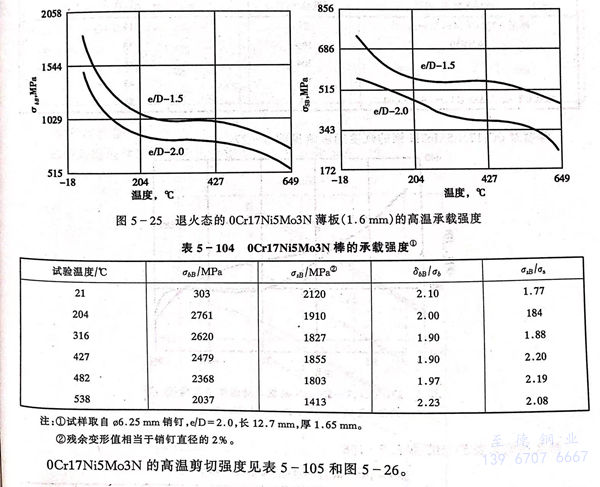

 退火態薄(bo)板(ban)的(de)高溫(wen)承載強度見圖(tu) 5-25 和 表 5-104 。

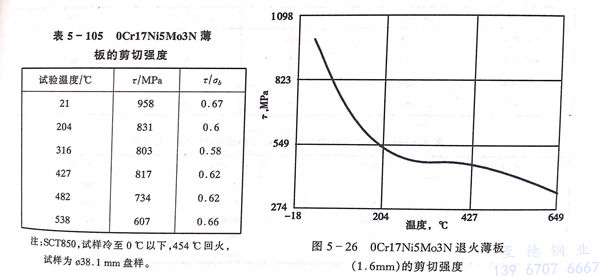

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫剪切強度見表(biao) 5-105 和 圖 5-26 。

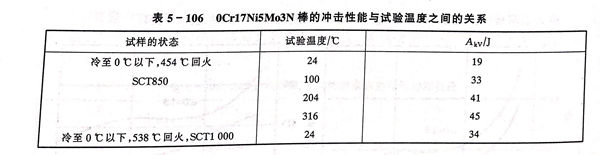

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫(wen)沖擊性能見表(biao) 5-106。

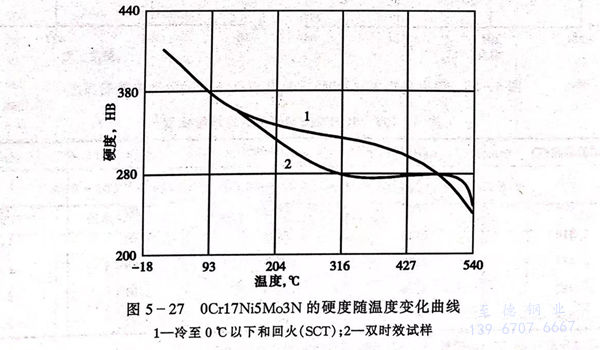

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的硬度的影響見圖(tu) 5-27 。

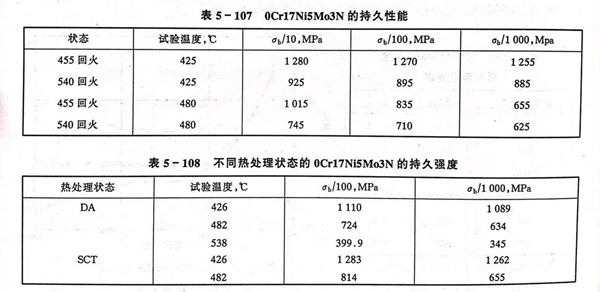

  持久性能見表(biao) 5-107 和(he) 5-108 。

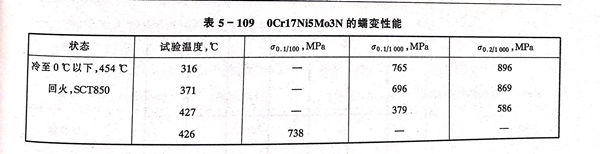

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性(xing)能見表 5-109 。

五、低溫性能

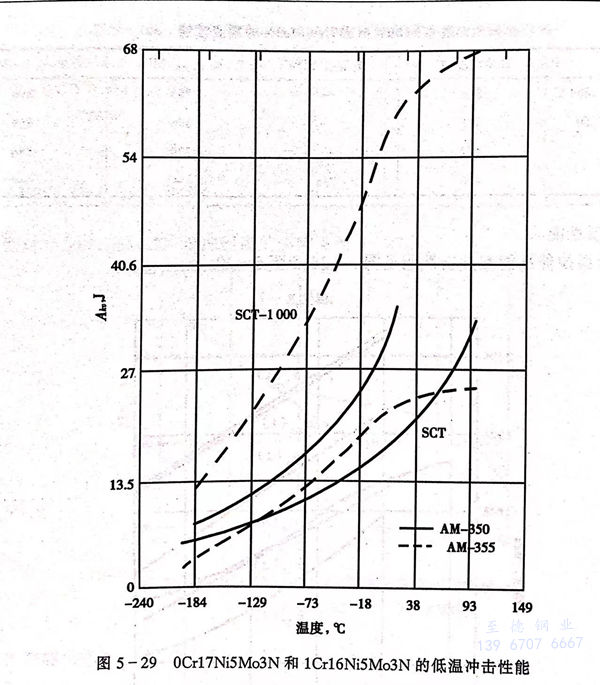

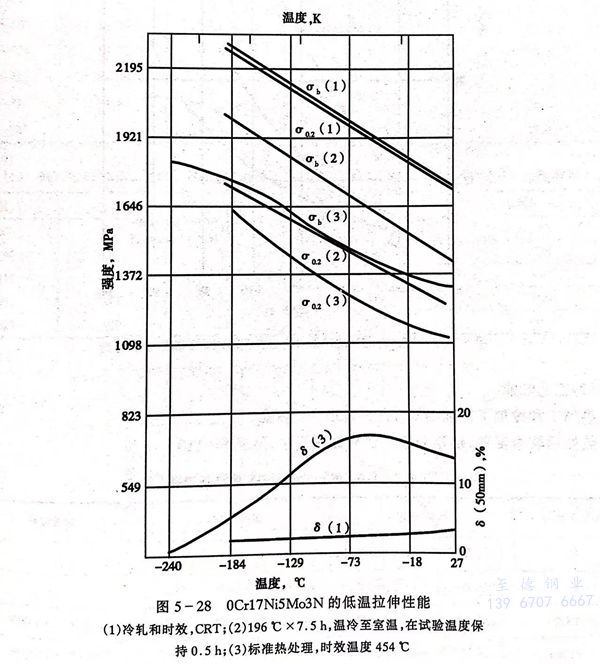

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼(gang)的低溫拉伸性能和(he)沖擊性能見圖(tu) 5-28 和(he) 圖(tu) 5-29 。

六(liu)、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七(qi)、工藝性(xing)能(neng)

  熱加(jia)工和冷加(jia)工性能與(yu)0Cr15Ni7Mo2Al 不銹鋼相近。

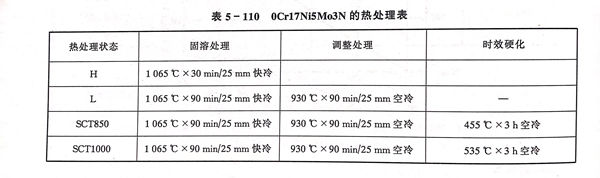

  熱處理(li)較為復雜，推(tui)薦采用下述(shu)熱處理(li)程序，見表(biao)5-110。

  可采用焊接奧氏體(ti)不銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八(ba)、物理(li)性能

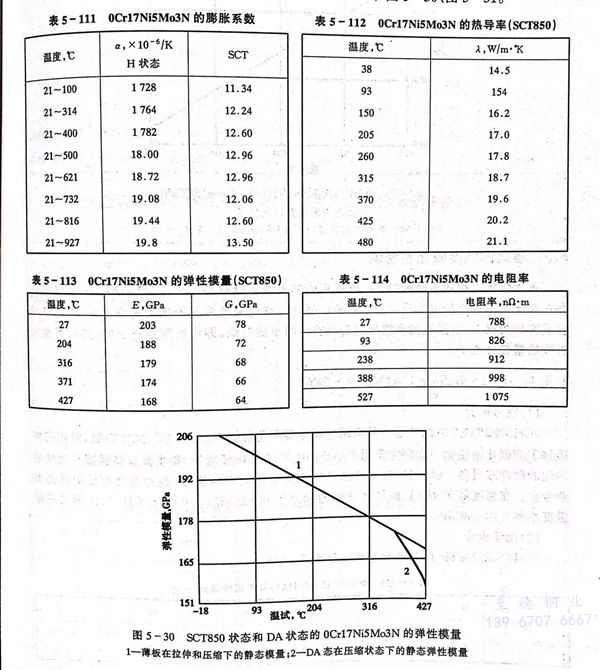

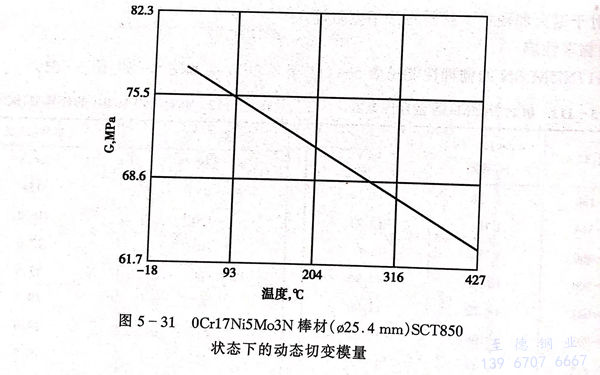

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能見表5-111至表5-114和圖(tu)5-30、圖(tu)5-31。

九(jiu)、應用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主要應用于(yu)要求高強度并(bing)且有適度耐蝕性(xing)的結構部件和裝備。如壓力容器、飛機水(shui)管(guan)；飛行(xing)器結構骨架，如艙壁、隔板和加(jia)強桿肋(lei)板；噴(pen)氣發動機壓縮機葉片和高溫彈簧等。
