亚洲欧美色综合一区二区在线

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹(xiu)鋼(gang)(gang)(gang)是一(yi)種超低碳(tan)馬氏體時(shi)效不(bu)銹(xiu)鋼(gang)(gang)(gang)，它既具有(you)(you)馬氏體時(shi)效鋼(gang)(gang)(gang)的高強度和良好的韌性，又具有(you)(you)常規亞洲歐美色綜合一區二區在線:不銹鋼的(de)耐蝕性。該鋼易于生(sheng)產和具(ju)(ju)有良好的(de)加工性能，主(zhu)要用(yong)于要求具(ju)(ju)有高的(de)強度、良好的(de)韌性和耐蝕性的(de)裝備，如供料(liao)螺旋推進器、捏合元件、破碎機(ji)襯板、塑料(liao)模具(ju)(ju)和模板等。

一、化(hua)學(xue)成分

 00Cr12Ni10AlTi 不(bu)銹鋼的化學成分見表5-60。

二(er)、室溫力學性能(neng)

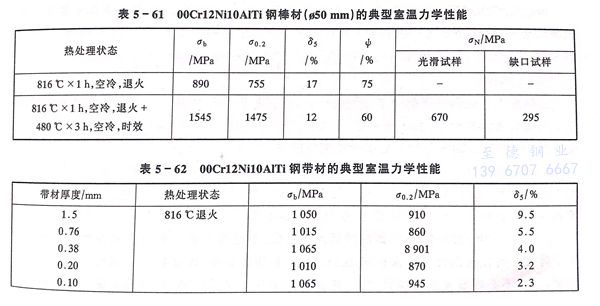

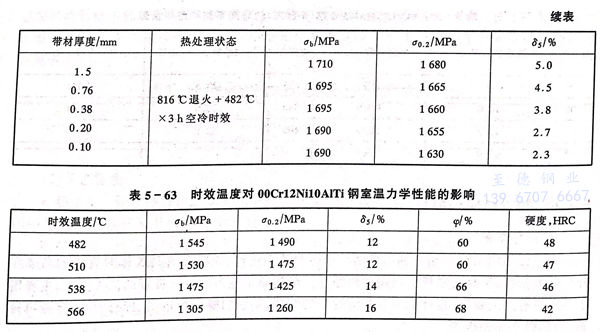

  00Cr12Ni10AlTi 不(bu)銹(xiu)鋼(gang)在(zai)退火(huo)條件下具有較(jiao)高的(de)抗拉強度和屈服強度，且塑性(xing)和韌(ren)性(xing)良好。通過簡單的(de)時(shi)(shi)效處理，其強度水平(ping)較(jiao)退火(huo)狀態提(ti)高1倍，同時(shi)(shi)保留了(le)足夠的(de)塑韌(ren)性(xing)。00Cr12Ni10AITi 不(bu)銹(xiu)鋼(gang)棒材、帶材及(ji)時(shi)(shi)效處理對室溫力(li)學性(xing)能的(de)影響(xiang)見表5-61至表5-63。

三、高溫力學性(xing)能

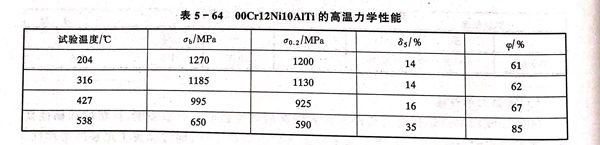

  00Cr12Ni10AlTi 不銹鋼的高溫(wen)拉(la)伸性(xing)能見(jian)表5-64。

四、耐(nai)蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼(gang)和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五、工藝性能

 a. 熱(re)加工

  此鋼易于(yu)熱加工，理想的熱加工溫度(du)范(fan)圍(wei)為(wei)(wei)1038～1230℃。為(wei)(wei)得到(dao)細化的晶粒和最(zui)佳力學性能，應在816～927℃范(fan)圍(wei)內進(jin)行終(zhong)(zhong)加工，在終(zhong)(zhong)加工范(fan)圍(wei)內應盡可能加大變形(xing)量，至少應為(wei)(wei)20％。加工后空冷(leng)至室溫即可。

 b. 熱處(chu)理

  00Cr12Ni10AlTi 不(bu)銹(xiu)鋼(gang)的使用狀態(tai)為固(gu)溶(rong)退火＋時(shi)效(xiao)處理。鋼(gang)的固(gu)溶(rong)處理溫度為816℃×1h空冷，而后進(jin)行時(shi)效(xiao)處理，以(yi)得到所需強度和塑韌性，根(gen)據對材料的強度、塑韌性要(yao)求(qiu)選擇恰當的時(shi)效(xiao)溫度，時(shi)效(xiao)時(shi)間為3小時(shi)，冷卻方式為空冷。

c. 焊接(jie)

  00Cr12Ni10AlTi 不(bu)銹鋼的(de)焊(han)(han)(han)接性能良好，不(bu)論(lun)是(shi)在退(tui)火(huo)狀態(tai)還是(shi)在時(shi)效條件(jian)下均易于焊(han)(han)(han)接。可(ke)使用惰性氣體(ti)保護和手工電弧焊(han)(han)(han)等焊(han)(han)(han)接方(fang)法，焊(han)(han)(han)接材料宜使用與母材相(xiang)(xiang)同的(de)化學成分，不(bu)必焊(han)(han)(han)前預熱和焊(han)(han)(han)后(hou)退(tui)火(huo)，焊(han)(han)(han)后(hou)進(jin)行480℃時(shi)效處理，可(ke)獲得(de)與母材相(xiang)(xiang)近(jin)的(de)強度和韌性。

六、物理性(xing)能(neng)

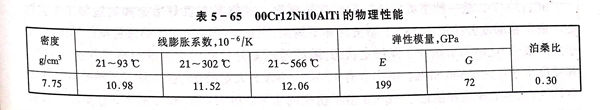

  00Cr12Ni10AlTi 不銹鋼(gang)的物(wu)理性能見表5-65。
