亚洲欧美色综合一区二区在线

04Cr13Ni8Mo2Al、PH13-8Mo、0Cr13Ni8Mo2Al

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹鋼(gang)是(shi)一(yi)種采用雙真空(kong)冶煉(lian)的高強度馬氏體亞洲歐美色綜合一區二區在線:沉淀硬化不銹鋼。此鋼(gang)(gang)的(de)(de)(de)突出特點是除高的(de)(de)(de)強度外(wai)，尚具有優良的(de)(de)(de)斷裂(lie)韌性(xing)，良好的(de)(de)(de)橫向力學(xue)性(xing)能(neng)和(he)在海洋環境中(zhong)的(de)(de)(de)耐應(ying)(ying)力腐蝕性(xing)能(neng)。為準確控制合金(jin)成分，減(jian)少鋼(gang)(gang)中(zhong)氣體含量，提高鋼(gang)(gang)的(de)(de)(de)純潔(jie)度，在生產(chan)中(zhong)應(ying)(ying)采(cai)用(yong)VIM＋VAR雙真空(kong)冶煉(lian)工藝。由于鋼(gang)(gang)的(de)(de)(de)良好綜合性(xing)能(neng)，已廣(guang)泛應(ying)(ying)用(yong)于宇航、核反(fan)應(ying)(ying)堆(dui)和(he)石油化工等領域，如冷頂鐓和(he)機(ji)(ji)加工緊固件，飛(fei)機(ji)(ji)部件，反(fan)應(ying)(ying)堆(dui)部件以及石油化工裝備。

一(yi)、化學成分(fen)

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的化學成分見表5-51。

二(er)、室(shi)溫力學(xue)性能

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的室溫(wen)力學性能標準規(gui)定值(zhi)和(he)實測值(zhi)分別見表(biao) 5-52 和(he) 表(biao) 5-53。

三、疲(pi)勞和斷裂韌性

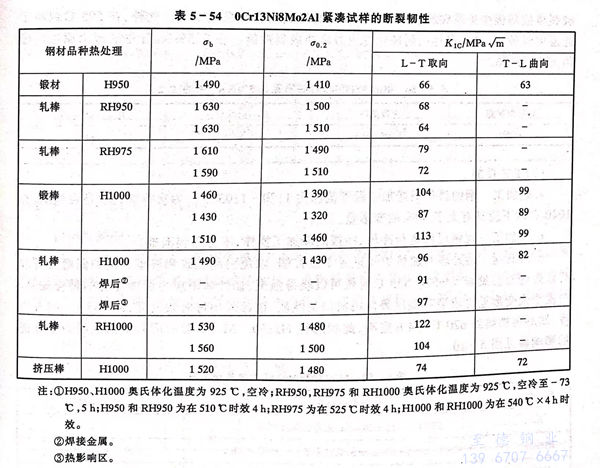

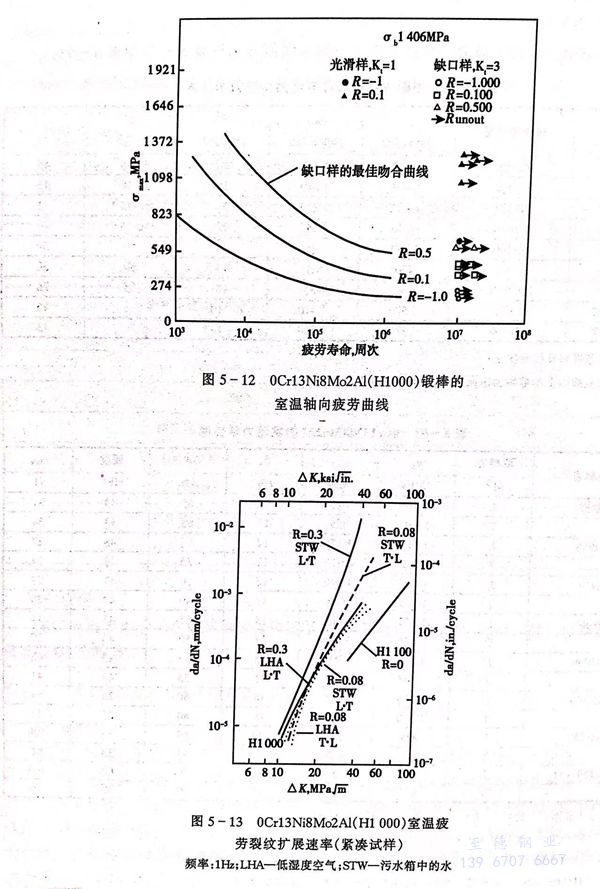

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹(xiu)鋼的(de)軸向(xiang)疲勞性(xing)能和裂紋(wen)擴展速率分別見圖(tu) 5-12 和 圖(tu) 5-13 。緊湊試樣的(de)斷裂韌性(xing)數據見表 5-54 。

四、高溫力學性(xing)能

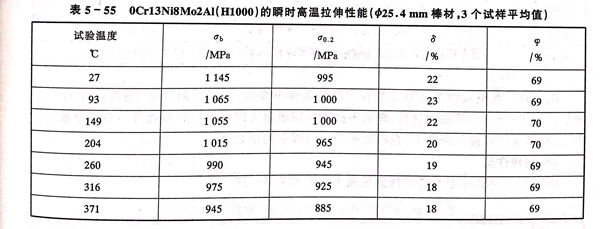

  H1000 狀(zhuang)態的(de) 0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹鋼的(de)高溫瞬(shun)時拉(la)伸性(xing)能(neng)見(jian)表5-55。

五、耐蝕(shi)性

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2馬氏體不銹鋼，在某些環境下低于05Cr17Ni4Cu4Nb。同其他沉淀硬化不銹鋼一樣，在完全硬化狀態其耐蝕性最佳。盡管在苛刻試驗條件下，此鋼在低于565℃的各種溫度時效下對氫脆有些敏感，但在實際使用中氫脆破裂事故卻很少見。在595℃以上溫度時效對氫致裂紋是免役的。此外，在595℃或高于此溫度時效，它具有最佳的耐硫化物應力腐蝕破裂性能。在3.5％NaCl中的應力腐蝕門檻值見表5-56。

六、工藝(yi)性(xing)能

 a. 熱加工

   04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼(gang)的(de)最佳鍛造加(jia)工溫度(du)范圍為(wei)1170～1205℃。為(wei)獲得細化的(de)晶(jing)粒組織(zhi)，在1040℃以下應(ying)具有大于(yu)50％的(de)變形量。

  b. 冷加工(gong)

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、 PH13-8Mo 不(bu)(bu)銹鋼(gang)可(ke)以(yi)進(jin)行冷軋、冷拔的冷加工操作，不(bu)(bu)會遇(yu)到困難。

  c. 熱(re)處理

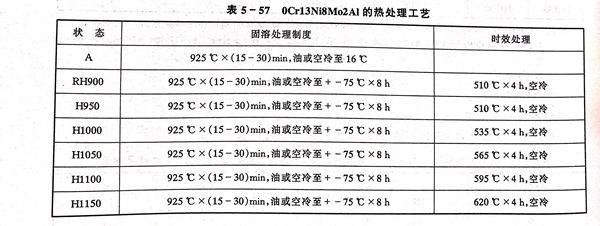

   熱處理(li)的(de)加(jia)熱爐氣(qi)氛應予以(yi)控制，以(yi)免引起脫碳(tan)和(he)滲(shen)碳(tan)。鋼的(de)固溶處理(li)和(he)時效處理(li)工(gong)藝(yi)見表5-57。535℃時效可以(yi)獲得強度、韌性和(he)耐應力(li)腐蝕性能的(de)最佳配(pei)合。為(wei)便于大變形量冷成型和(he)提(ti)供最佳機械(xie)加(jia)工(gong)性能，推(tui)薦采用(yong)過時效處理(li)，即760℃×2h空冷，然后(hou)再加(jia)熱到620℃×4h空冷，此狀態稱(cheng)H1150-M。時效時間(jian)對鋼的(de)室溫力(li)學(xue)性能的(de)影響參(can)見圖5-10。

  d. 焊接

  此鋼可以在(zai)A狀(zhuang)態和任何時效條(tiao)件下焊接，不需焊前(qian)預熱(re)，通(tong)常以TIG工藝(yi)最佳。對(dui)于＜6mm薄截面(mian)材料(liao)，焊后(hou)不必進行(xing)固溶退(tui)火即可進行(xing)時效處理。對(dui)于厚截面(mian)材料(liao)，在(zai)經多道次焊接的條(tiao)件下，在(zai)時效前(qian)應進行(xing)焊后(hou)固溶處理。

七、物(wu)理性能

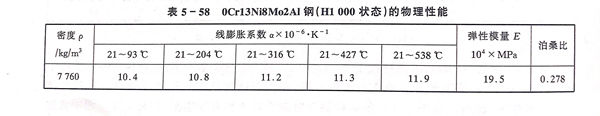

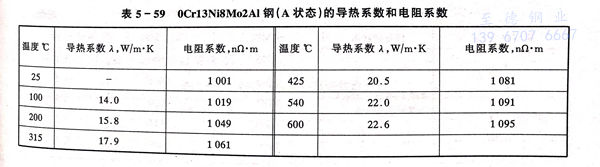

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼(gang)的物理性(xing)能見表5-58和表5-59。
