亚洲欧美色综合一区二区在线

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化亞洲歐美色綜合一區二區在線:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于亞洲歐美色綜合一區二區在線:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一(yi)、化學成分

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學成分見表(biao)5-32。

二(er)、 室(shi)溫力學性能

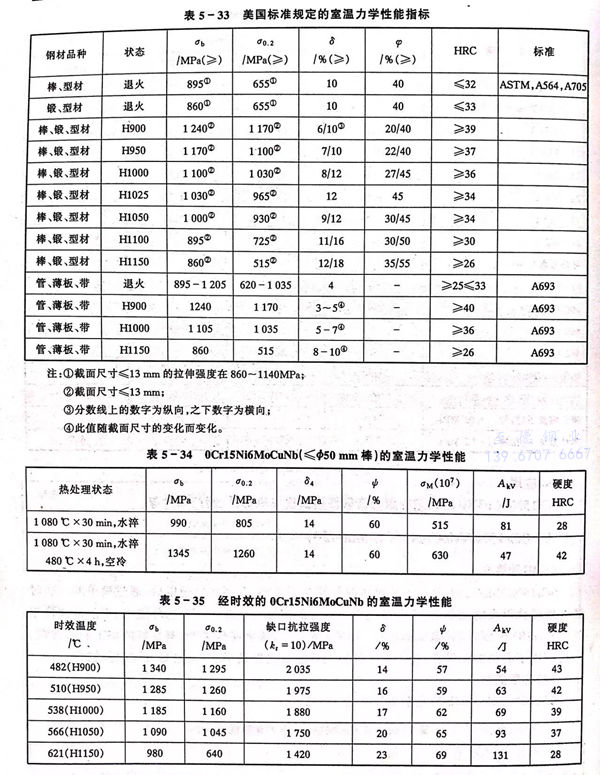

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼(gang)的室(shi)溫力學性(xing)能見表5-33至表5-35。

三(san)、高溫(wen)力學性(xing)能

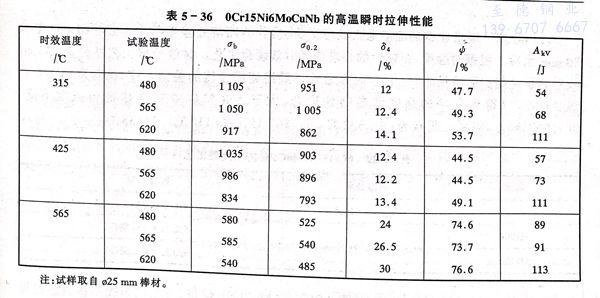

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的高溫力學性(xing)能見(jian)表5-36 。

四(si)、耐蝕性

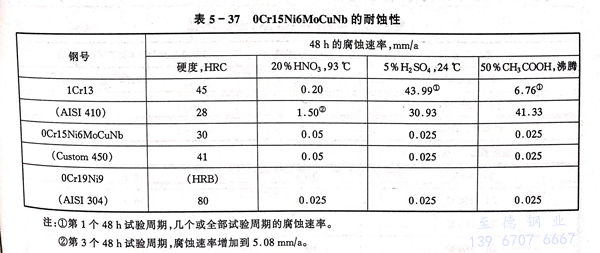

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體不銹鋼，與0Cr19Ni鋼相當（見表5-37）。

五、工(gong)藝(yi)性能

  a. 熱加(jia)工

   此鋼易于熱(re)(re)加工(gong)，加工(gong)溫(wen)度范圍為(wei)900～1260℃，為(wei)便(bian)于熱(re)(re)加工(gong)并獲得細小晶粒(li)尺寸(cun)，最佳加熱(re)(re)溫(wen)度為(wei)1150～1170℃。

  b. 冷加工

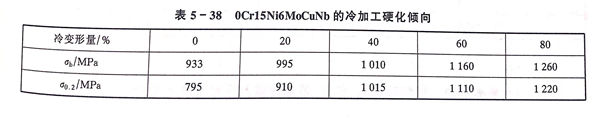

   鋼的(de)冷加(jia)工硬化(hua)傾向(xiang)低（見(jian)表5-38），在不進行(xing)(xing)中(zhong)間退火(huo)的(de)情況下能進行(xing)(xing)大變形量冷加(jia)工。

  c. 熱(re)處理

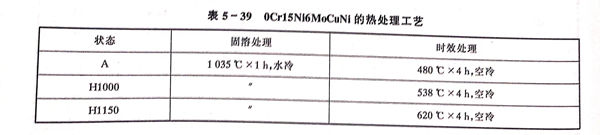

  通常此鋼的(de)(de)固(gu)溶(rong)退(tui)火(huo)狀(zhuang)態交貨，推(tui)薦(jian)的(de)(de)固(gu)溶(rong)處理(li)工藝為1024～1052℃×30min水冷。根(gen)據對(dui)強度、塑韌(ren)性的(de)(de)要求選擇時(shi)效硬化工藝。時(shi)效處理(li)工藝見表5-39，時(shi)效對(dui)力學(xue)性能的(de)(de)影響見圖5-10。時(shi)效是獲得最終使用性能的(de)(de)關鍵(jian)工序，推(tui)薦(jian)采用480℃溫度時(shi)效，以得到良好的(de)(de)強度和塑韌(ren)性配合，大于538℃時(shi)效韌(ren)性提高但強度下降。0Cr15Ni6MoCuNb的(de)(de)臨(lin)界點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼(gang)焊(han)(han)(han)前不需預熱，采(cai)用(yong)0Cr15Ni6MoCuNb焊(han)(han)(han)材，可(ke)使用(yong)焊(han)(han)(han)接不銹鋼(gang)各種焊(han)(han)(han)接方法進(jin)行(xing)焊(han)(han)(han)接，如要(yao)求達到(dao)最佳耐蝕性，應進(jin)行(xing)焊(han)(han)(han)后固(gu)溶退火(huo)處理，釬(han)(han)焊(han)(han)(han)溫度同固(gu)溶處理溫度，釬(han)(han)焊(han)(han)(han)料(liao)可(ke)使用(yong)0Cr19Ni9釬(han)(han)焊(han)(han)(han)料(liao)。

六、物理(li)性(xing)能

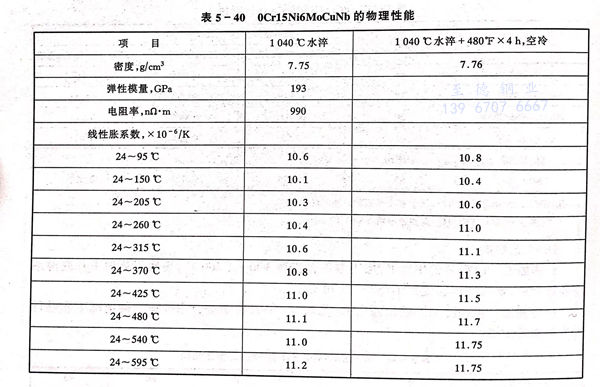

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見表5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼(gang)主要用于(yu)要求耐蝕不銹性的齒輪、彈(dan)簧、緊固件及飛機和透平部件。
