亚洲欧美色综合一区二区在线

0Cr15Ni25MoTiA1VB、A-286

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼是一種采用生成金屬間化合物Ni₃（Al、Ti）、Ni₃（TiAl）強化的奧氏體沉(chen)淀(dian)硬化(hua)不銹鋼。此鋼主要用于小于705℃的工作環境下，要求具有高強度和優良耐蝕性的部件或設備。0Cr15Ni25MoTiA1VB鋼具有高的缺口強度，超過與之可比的任何商業合金。在溫度低于980℃的抗氧化性能相當于310S不銹鋼。在時效條件下，此鋼的屈服強度水平可達600MPa。

一、化(hua)學成分(fen)

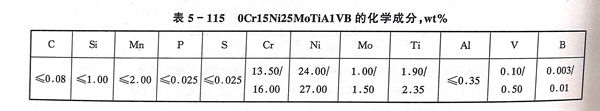

0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)的化學(xue)成分見(jian)表5-115。

二、室溫力學性能

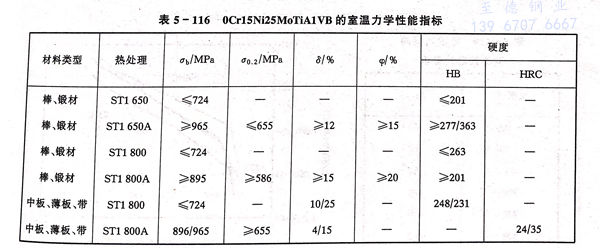

  標(biao)準(zhun)所規定的室溫力學性能指標(biao)見表5-116。

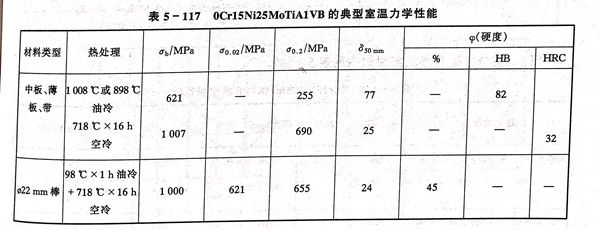

  不同熱處理狀態的0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的典型室溫力(li)學性能見表5-117。

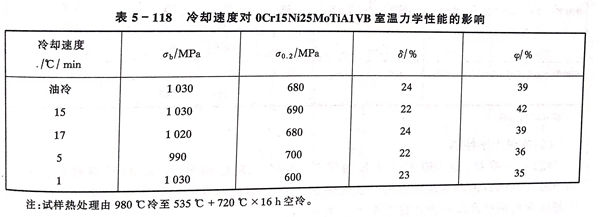

  淬火的冷(leng)卻速度對經時效的0Cr15Ni25MoTiA1VB、A-286 不銹鋼的室溫力(li)學性能的影響見表5-118。

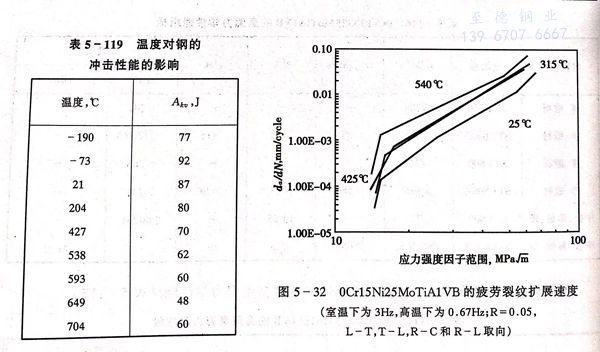

  鋼的沖(chong)擊性能和溫度之(zhi)間的關系見表5-119。

三、疲勞(lao)和斷(duan)裂(lie)韌性(xing)

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的疲(pi)勞(lao)裂紋擴展速率見(jian)圖5-32。

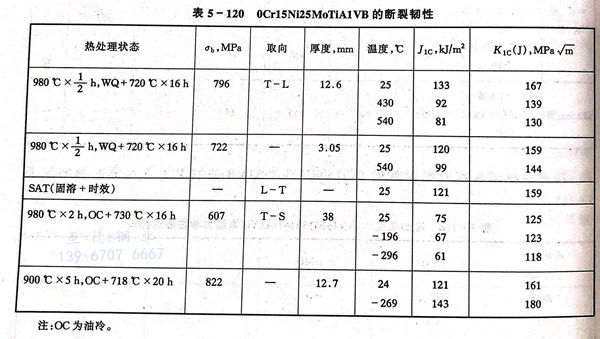

  用(yong)J- 積分(fen)方法獲得的斷裂韌性(xing)見表(biao) 5-120 。

四、高溫力學(xue)性(xing)能

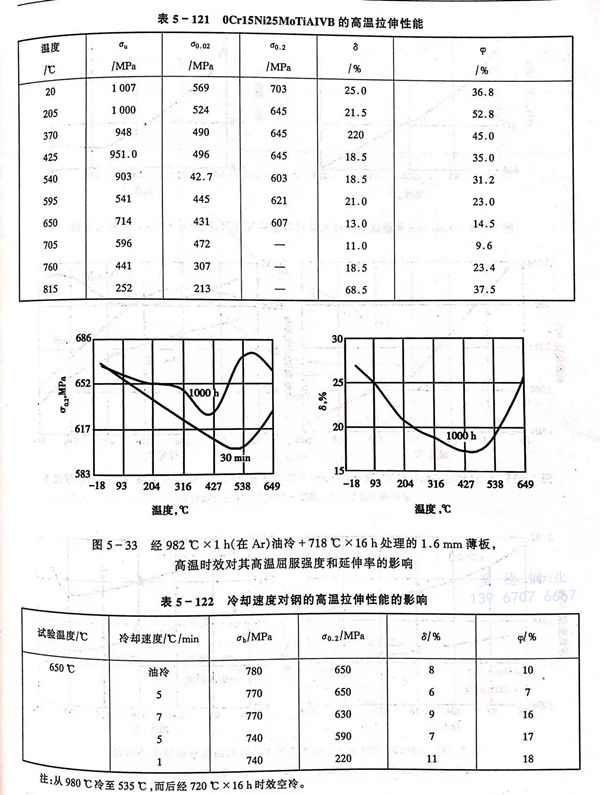

    Φ22mm棒材，經980℃×1h油淬后，再經718℃時(shi)效16小時(shi)后空冷的(de)0Cr15-Ni25MoTiA1VB的(de)高溫瞬時(shi)拉(la)(la)伸(shen)(shen)性(xing)能(neng)見(jian)(jian)表(biao)5-121。薄板的(de)高溫拉(la)(la)伸(shen)(shen)性(xing)能(neng)見(jian)(jian)圖(tu)5-33。淬火冷卻(que)速度對鋼的(de)高溫拉(la)(la)伸(shen)(shen)性(xing)能(neng)的(de)影響見(jian)(jian)表(biao)5-122。

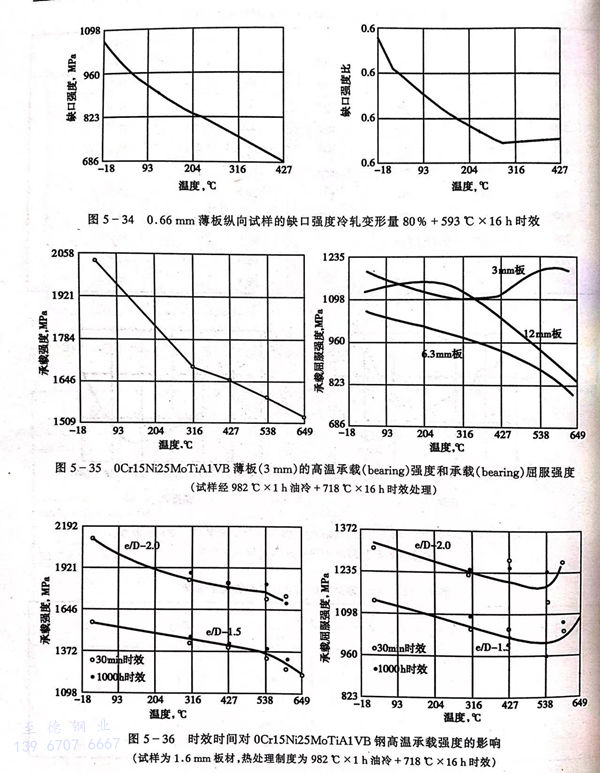

   0Cr15Ni25MoTiA1VB、A-286 不(bu)銹鋼的(de)高(gao)溫缺(que)口(kou)強度見圖5-34。

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的(de)高(gao)溫承(cheng)載（bearing）強度以及高(gao)溫時(shi)效(xiao)對承(cheng)載（bearing）強度的(de)影響見(jian)圖(tu)5-35和圖(tu)5-36。

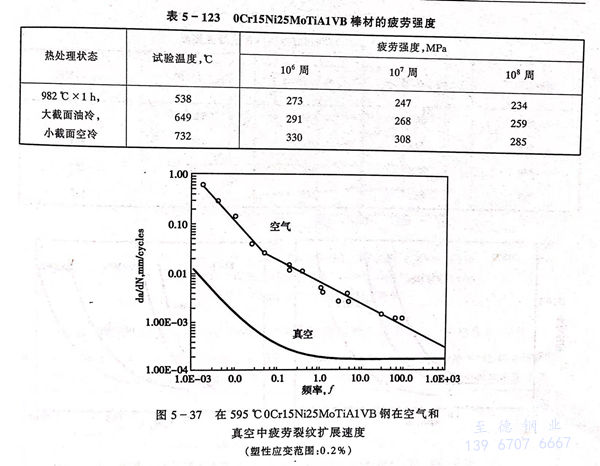

   0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的高(gao)溫疲勞(lao)性能見(jian)表 5-123 。裂紋擴(kuo)展速率(lv)見(jian)圖 5-32 和 圖 5-37 。

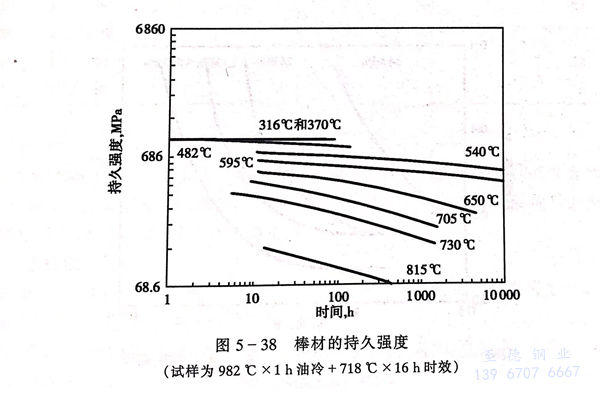

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的(de)持久(jiu)強度見圖 5-38 。

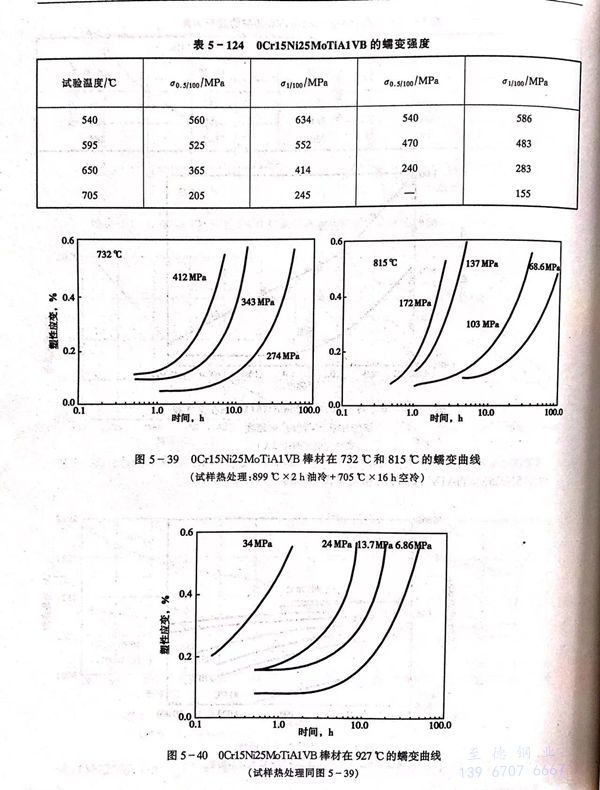

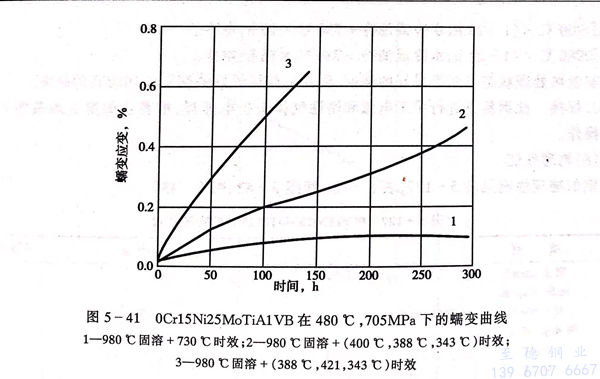

   0Cr15Ni25MoTiA1VB、A-286 不銹(xiu)鋼(gang)不銹(xiu)鋼(gang)的蠕變行(xing)為見(jian)表 5-124 和 圖 5-39至圖 5-41 。

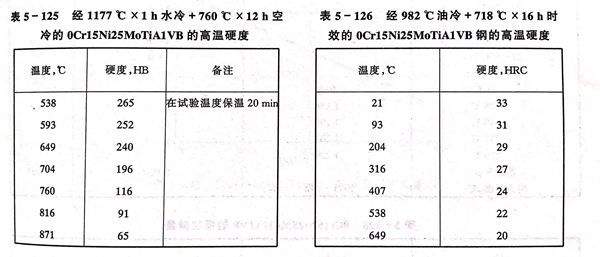

  不(bu)(bu)同熱處理狀態的(de)0Cr15Ni25MoTiA1VB、A-286 不(bu)(bu)銹鋼的(de)高(gao)溫硬度(du)見表 5-125 和 表 5-126 。

五(wu)、耐蝕性

  0Cr15Ni25MoTiA1VB、 A-286 不銹鋼鋼的耐蝕性優于0Cr15Ni17Mo2A1，在還原性酸性介質中接近于316不銹鋼。在航空發動機的服役環境，在直到704℃的條件均具有優異的耐蝕性。其抗氧性能相當于310S不銹鋼。

六、工藝(yi)性能

  a. 熱加(jia)工

   鋼的熱加工溫度范圍為927～1121℃，最佳熱變形溫度為1038～1120℃，其變形抗力稍大于18-8型奧氏體(ti)不銹鋼。

  b. 冷加(jia)工

   在固(gu)溶處理狀態下，0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)可以進(jin)行滿意的冷加(jia)工和冷成(cheng)形，但(dan)較316不銹鋼(gang) 和310S不銹鋼(gang)硬，加(jia)工硬化(hua)速度亦較快(kuai)。

  c. 熱處(chu)理(li)

  此(ci)鋼(gang)可(ke)采用兩種(zhong)固溶處理制(zhi)度，時(shi)效處理溫度為704～730℃時(shi)效時(shi)間(jian)為12~18h。

   ①. 900℃×（1-2）h，水冷或油冷＋730℃×16h，空冷。

   ②. 980℃×（1-2）h，水冷(leng)或油冷(leng)＋730℃×16h，空冷(leng)。

  前者熱(re)處理狀態(tai)可獲(huo)得(de)最好的(de)強度(du)，后者可獲(huo)得(de)最好的(de)塑韌性和較高的(de)硬度(du)。

 d. 焊接

  此鋼易于(yu)進(jin)行手(shou)工電弧(hu)和惰性(xing)氣體保(bao)護(hu)電弧(hu)焊(han)，推薦在固溶處理條件下(xia)進(jin)行焊(han)接操(cao)作(zuo)。

七、物理(li)性能(neng)

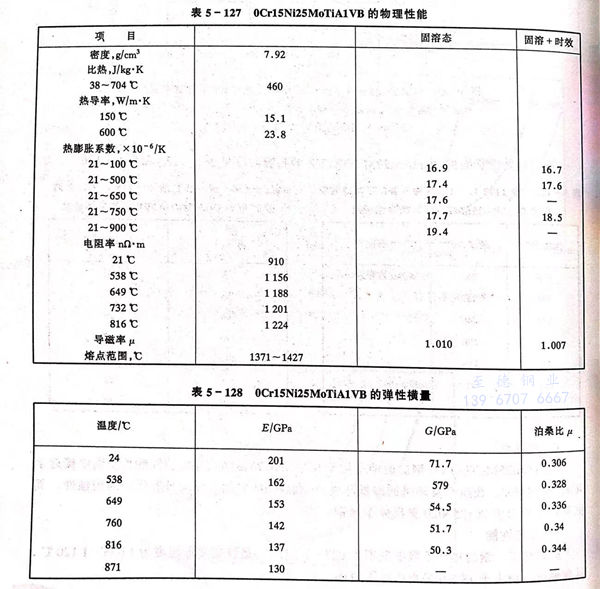

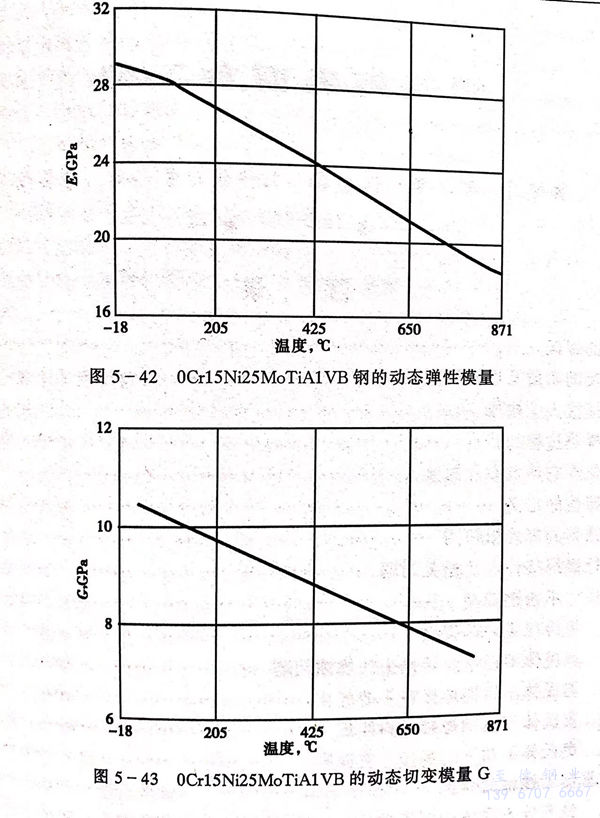

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)的物理性(xing)能(neng)見表5-127，表5-128和(he)圖5-42、圖5-43。

八、應用

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)注意應用于宇(yu)航工業高溫耐蝕部件(jian)，如發動機轉輪、葉(xie)片、骨架、加力燃燒室部件(jian)和螺(luo)栓等。
