亚洲欧美色综合一区二区在线

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼(gang)基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化學成(cheng)分(fen)

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二、室溫(wen)力(li)學性(xing)能(neng)

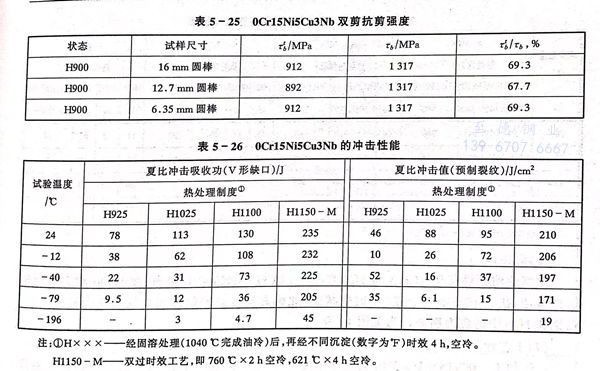

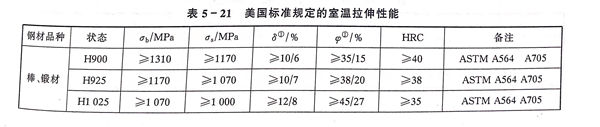

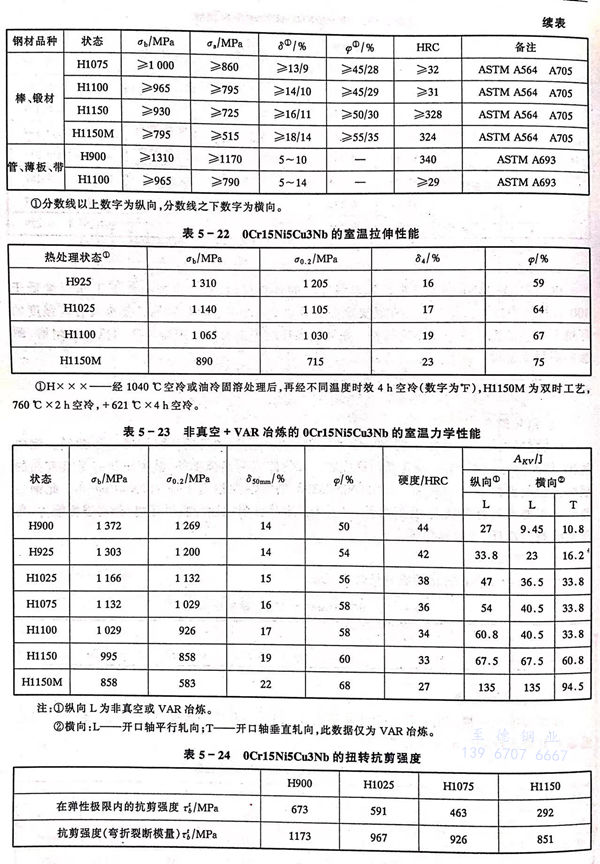

  技術標(biao)準中所規定的(de)室溫(wen)力學性能見(jian)表(biao)(biao)5-21。一些實測數據見(jian)表(biao)(biao)5-22至(zhi)表(biao)(biao)5-25。溫(wen)度對其沖擊性能的(de)影響見(jian)表(biao)(biao)5-26。

三、疲(pi)勞和斷(duan)裂韌性

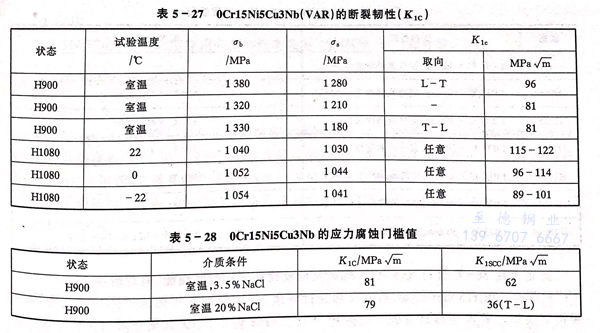

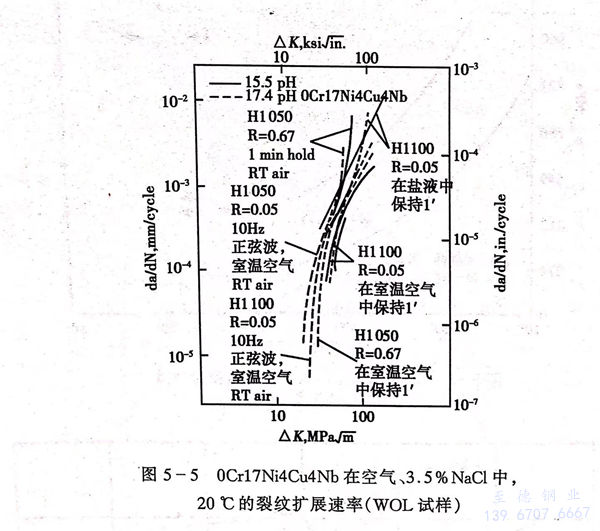

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高(gao)溫力學性能

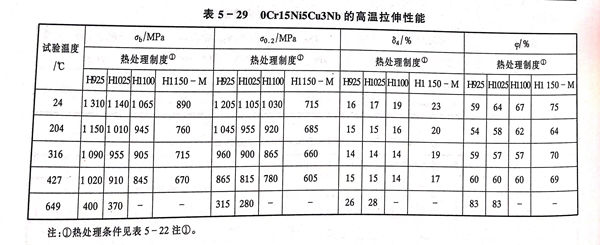

  不(bu)(bu)同熱(re)處理狀態的(de)0Cr15Ni5Cu3Nb、15-5PH 不(bu)(bu)銹(xiu)鋼的(de)高溫(wen)瞬時(shi)拉伸(shen)性能見表(biao)5-29。

五、耐蝕性

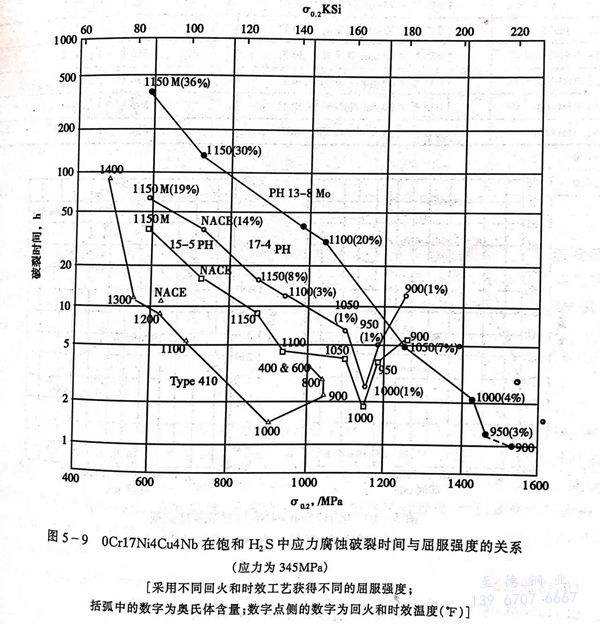

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝性能(neng)

  a. 熱加工

  0Cr15Ni5Cu3Nb、15-5PH 不銹鋼(gang)的(de)熱加工溫度范圍為1000～1205℃，適(shi)宜的(de)熱加工溫度為1175～1205℃。此(ci)鋼(gang)不含(han)鐵素(su)體，可以頂鍛鐓粗和展(zhan)平鍛造。鍛后應(ying)快冷到(dao)30℃以下。

  b. 熱(re)處(chu)理

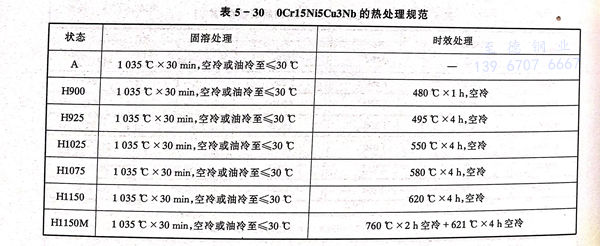

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱處理規范(fan)見表5-30。

   此(ci)鋼可在565℃進(jin)行氣(qi)體氮化，提高其抗咬死性能(neng)(neng)和耐(nai)磨性能(neng)(neng)，但對耐(nai)蝕性不利。

  c. 焊(han)接

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼可(ke)以成功(gong)進(jin)行焊(han)接(jie)，可(ke)采(cai)用(yong)(yong)(yong)惰(duo)性(xing)氣體保護焊(han)和電阻焊(han)，不(bu)宜采(cai)用(yong)(yong)(yong)氧炔(gui)焊(han)。要求與母材等強(qiang)度(du)應采(cai)用(yong)(yong)(yong)W17-4PH焊(han)條(tiao)，如(ru)無(wu)此要求亦可(ke)采(cai)用(yong)(yong)(yong)308型電焊(han)條(tiao)。

七、物(wu)理性能(neng)

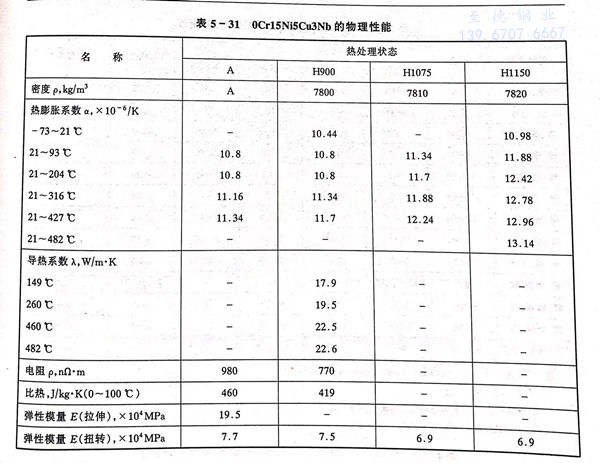

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
