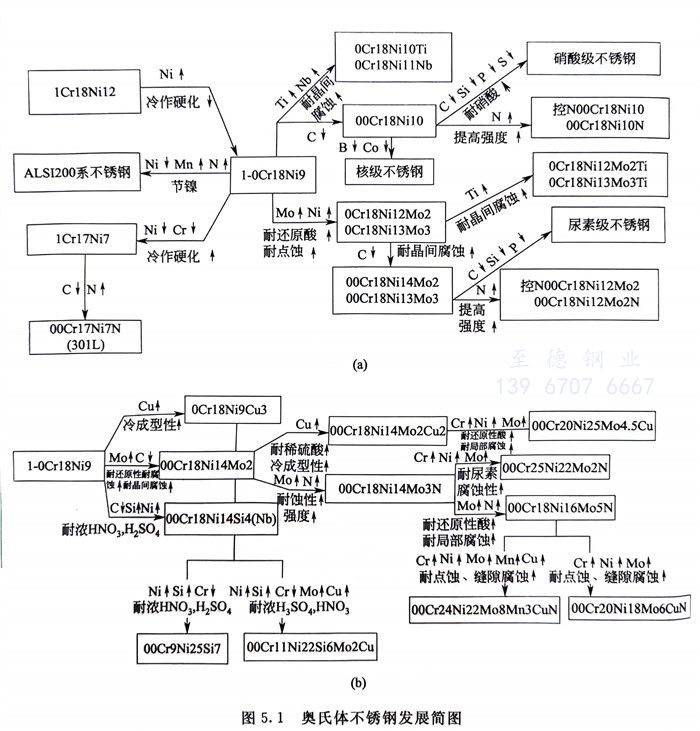

圖5.1列出了奧氏體不銹鋼的發展簡況。從圖5.1中可看出以下趨勢(shi)。

  為解決鉻鎳奧(ao)氏(shi)體不銹鋼的焊后晶間腐蝕，自出現超低碳（≤0.03％）不銹鋼以來，至今所開發的鉻鎳奧氏體不銹鋼基本上都是超低碳型的，由于隨鋼中鎳含量提高，鋼中碳在奧氏體中的固溶度下降，因此高鎳含量者和一些專用的牌號，還要求鋼的含碳量更低或

  氮(dan)作(zuo)為重要的(de)元(yuan)素，獲得了廣泛(fan)的(de)應(ying)用，近年來所(suo)開發的(de)鉻鎳奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)幾乎(hu)都含(han)有氮(dan)，有些(xie)牌號含(han)氮(dan)量(liang)已達到(dao)了常(chang)壓下氮(dan)在奧(ao)(ao)氏(shi)體(ti)(ti)鋼(gang)中固(gu)溶量(liang)的(de)極(ji)限水平。氮(dan)的(de)加(jia)入降低(di)了高鉻、鉬奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)對(dui)組織熱穩定性的(de)敏感性，出現了6％Mo型和(he)7％Mo型超級奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)。氮(dan)的(de)廣泛(fan)應(ying)用充分顯示了氮(dan)在鉻鎳奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)中極(ji)其有益且利遠遠大于弊(bi)的(de)重大作(zuo)用。含(han)氮(dan)奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)稱為現代奧(ao)(ao)氏(shi)體(ti)(ti)不銹(xiu)鋼(gang)。

  為(wei)提高(gao)(gao)奧(ao)氏(shi)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)耐(nai)蝕(shi)性，鋼(gang)(gang)(gang)(gang)中的(de)(de)鉻(ge)、鉬(mu)含量(liang)不斷提高(gao)(gao)，特別是超級(ji)奧(ao)氏(shi)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)問世(shi)，鋼(gang)(gang)(gang)(gang)中的(de)(de)鉬(mu)量(liang)也已達到近8％的(de)(de)水平(ping)；鋼(gang)(gang)(gang)(gang)中的(de)(de)鉻(ge)量(liang)也從過(guo)去(qu)的(de)(de)約(yue)25％提高(gao)(gao)到了近28％，甚至(zhi)高(gao)(gao)達33％，為(wei)獲得單一、穩定的(de)(de)奧(ao)氏(shi)體(ti)(ti)組織，鉻(ge)量(liang)≥28％的(de)(de)鋼(gang)(gang)(gang)(gang)中鎳(nie)量(liang)約(yue)達31％，實際上已進入鐵鎳(nie)基耐(nai)蝕(shi)合金(jin)的(de)(de)行(xing)列。超級(ji)奧(ao)氏(shi)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)問世(shi)還(huan)填補了不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)與高(gao)(gao)鎳(nie)耐(nai)蝕(shi)合金(jin)之間幾十年來所存在的(de)(de)沒(mei)有高(gao)(gao)耐(nai)蝕(shi)性不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)空白。

  為適應一些特殊(shu)和專(zhuan)門用(yong)途的需求，出現了許多專(zhuan)用(yong)不銹(xiu)(xiu)鋼(gang)，如(ru)核級(ji)（NG）不銹(xiu)(xiu)鋼(gang)、尿素級(ji)（UG）不銹(xiu)(xiu)鋼(gang)、硝酸級(ji)不銹(xiu)(xiu)鋼(gang)以及高(gao)溫強(qiang)氧化酸介(jie)質用(yong)不銹(xiu)(xiu)鋼(gang)等。
