06Cr19Ni10是產量和消費量最大、最知名的一種18-8型鉻鎳不銹(xiu)鋼。這一個牌號約占奧氏體不(bu)銹鋼(gang)總產量的80%以上。此鋼具有優良的綜合性能,其性能特點如下。
優良的不銹耐蝕性(xing)(xing),在(zai)(zai)各(ge)種(zhong)大氣中和除海水(shui)以外的含(han) 10-6的淡水(shui)介質中,在(zai)(zai)濃度≤65%、沸騰(teng)溫度以下(xia)的硝酸中以及在(zai)(zai)各(ge)種(zhong)弱還原性(xing)(xing)酸介質、中性(xing)(xing)鹽和堿中均有(you)良好的耐蝕性(xing)(xing)。

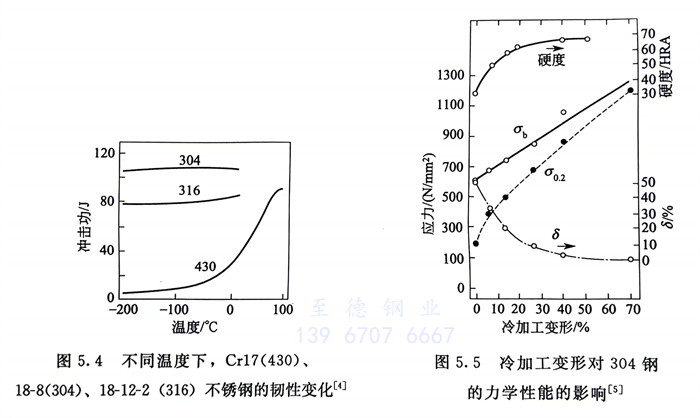

由于18-8鋼冷、熱加工性優良,它可順利地生產各種冶金產品,如板、管、絲、帶、型材(包括異型材)等,且力學性能優良(表5.2),特別是具有優異的塑、韌性。由于沒有脆性轉變溫度(圖5.4),18-8鋼也是常用的低溫不銹鋼之一。通過冷作硬化,06Cr19Ni10的強度可有明顯提高(圖5.5)。隨冷變形量增加,鋼的硬度增加,伸長率降低,這與冷加工變形量的增加,形變馬氏體的大量形成有關。
18-8不銹鋼還有優異的冷成型性,可以承受各種形式的冷加工成型,特別適用于深沖和深拉伸等冷變形,06Cr19Ni10(304)鋼的n值、r值和埃里克森杯突值(Er)可分別達到約0.50,約1.1和14mm。
良好的焊(han)(han)接(jie)性,可采用(yong)通用(yong)的方法進行焊(han)(han)接(jie),焊(han)(han)前不需預熱,焊(han)(han)后不需熱處理。

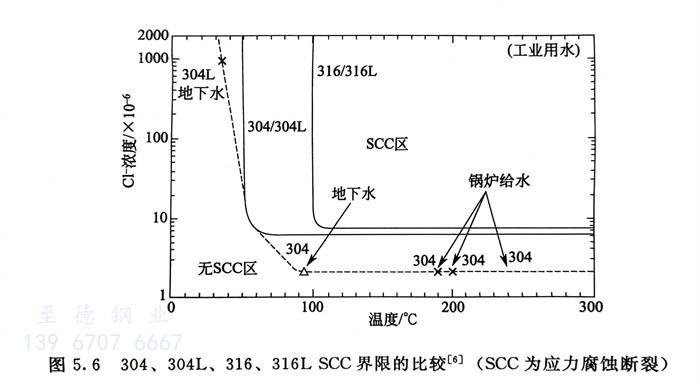

06Cr19Ni10性能上(shang)的不足主要是(shi)當(dang)焊接較(jiao)大截面尺寸時,焊后對晶間腐蝕敏(min)感,在含(han)Cl的水(shui)環境中(包括濕態大氣(qi)中)對應力腐蝕也非常敏(min)感(見圖5.6)。而強度(du)偏低和(he)易切削性較(jiao)差等也需加以改進。

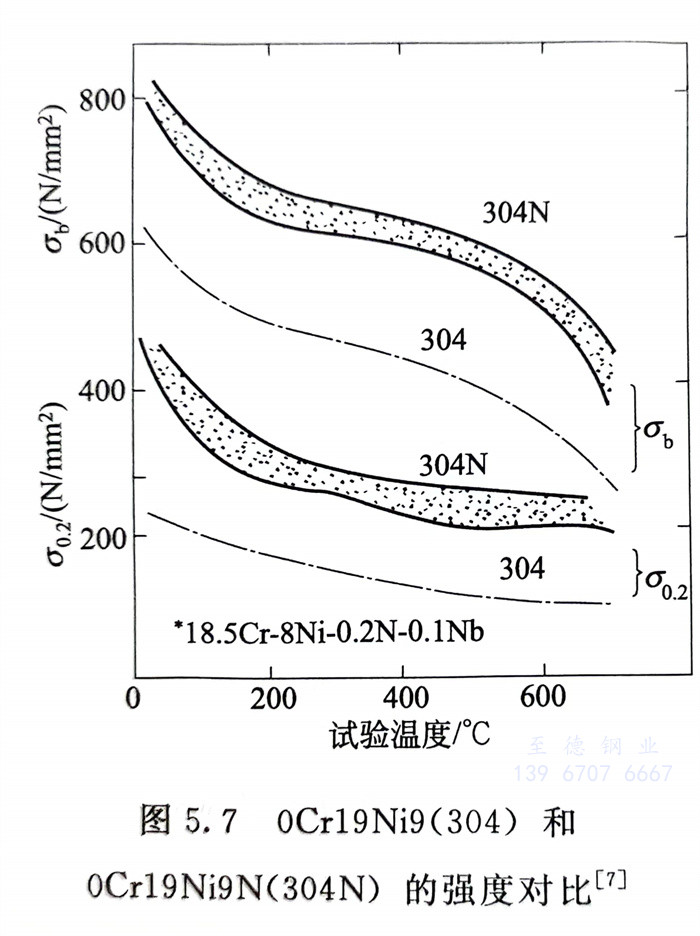

含(han)氮(dan)牌(pai)號 0Cr19Ni9N和(he)(he)(he)00Cr19Ni10N,主要是由于(yu)氮(dan)的固溶強化(hua),提高了(le)0Cr19Ni9 和(he)(he)(he) 00Cr19Ni10的強度(圖5.7),但并不顯著降低鋼的塑、韌(ren)性(xing)。同時鋼的耐(nai)蝕性(xing)也有進一(yi)步改善。含(han)氮(dan)的0Cr19Ni9N多用(yong)于(yu)要求600℃強度的高壓容器(qi)和(he)(he)(he)離(li)心機構件。
含穩定化(hua)元(yuan)素Ti、Nb的(de)(de)(de)1Cr18Ni10Ti、1Cr18Ni11Nb以(yi)及(ji)超(chao)低(di)碳的(de)(de)(de)00Cr19Ni10,主要(yao)是用(yong)(yong)于大截面尺寸(cun)的(de)(de)(de)焊接件(jian),以(yi)防止0Cr19Ni9(304)的(de)(de)(de)晶間腐蝕(shi)敏(min)感性(xing)。1Cr18Ni10Ti和(he)(he)1Cr18Ni11Nb還可用(yong)(yong)于防止連多硫酸(suan)引起的(de)(de)(de)應力腐蝕(shi)和(he)(he)高溫下要(yao)求高強度的(de)(de)(de)一(yi)些用(yong)(yong)途(tu)。但(dan)是要(yao)防止1Cr18Ni10Ti焊接熔合線易產(chan)生刀(dao)口腐蝕(shi)的(de)(de)(de)
