高鉬奧氏體不(bu)銹(xiu)鋼(gang)中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由于(yu)比前述17-12-Mo型(xing)鋼(gang)含鉬(mu)量更(geng)(geng)高(gao)，因而在耐還原性酸和耐局部腐蝕(shi)方面，性能又有進一步(bu)提高(gao)，可用(yong)于(yu)更(geng)(geng)加苛刻的(de)腐蝕(shi)環境中(zhong)。含氮00Cr18Ni16Mo5N鋼(gang)，由于(yu)氮的(de)加入(ru)，奧氏體更(geng)(geng)加穩定，與00Cr18Ni16Mo5相比，不僅(jin)耐蝕(shi)性提高(gao)且由于(yu)鋼(gang)中(zhong)σ（X）等脆性相析出也受到了一定抑制。

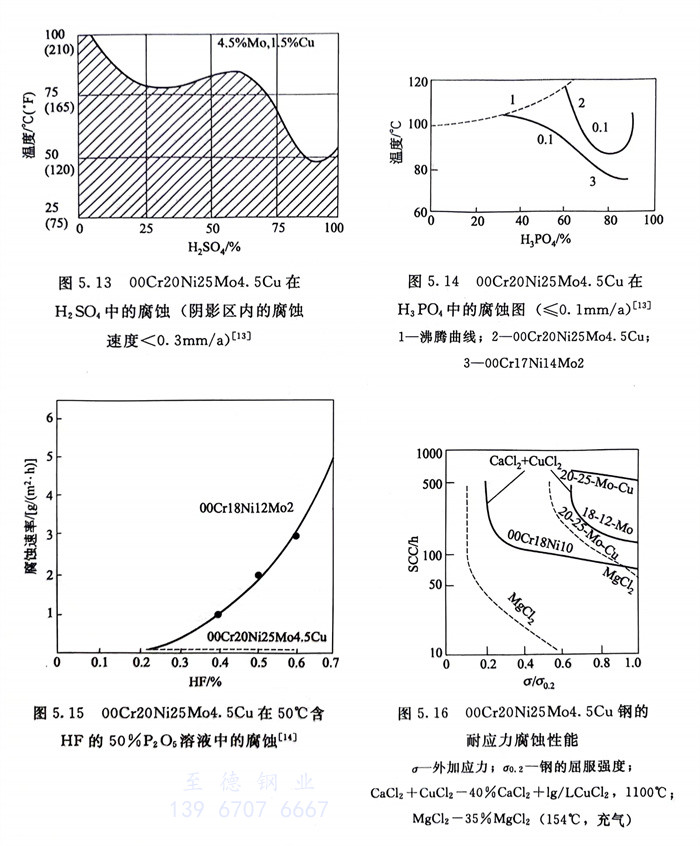

  00Cr20Ni25Mo4.5Cu 由于此鋼含有(you)更(geng)高的(de)(de)Cr、Ni、Mo等元素，加之鉬與銅的(de)(de)復合(he)作用，使00Cr20Ni25Mo4.5Cu既在  、甲(jia)酸(suan)、乙酸(suan)等腐(fu)(fu)(fu)蝕(shi)(shi)介(jie)質(zhi)中(zhong)耐(nai)(nai)(nai)(nai)全(quan)面腐(fu)(fu)(fu)蝕(shi)(shi)，又在含CI水介(jie)質(zhi)中(zhong)耐(nai)(nai)(nai)(nai)點蝕(shi)(shi)、縫隙腐(fu)(fu)(fu)蝕(shi)(shi)和應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)的(de)(de)能力(li)有(you)顯(xian)著(zhu)提高，圖5.13～圖5.16系在不同溫度  和含F-50％  中(zhong)耐(nai)(nai)(nai)(nai)全(quan)面腐(fu)(fu)(fu)蝕(shi)(shi)及在氯化(hua)物水介(jie)質(zhi)中(zhong)耐(nai)(nai)(nai)(nai)應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)的(de)(de)試驗結果。可以(yi)看(kan)出，00Cr20Ni25Mo4.5Cu又比18-12-2型不銹鋼的(de)(de)耐(nai)(nai)(nai)(nai)蝕(shi)(shi)范圍有(you)所(suo)擴大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及00Cr18Ni14Mo2等耐蝕性不(bu)能滿足使用要求時，此類含鉬約4.5％的高鉬不(bu)銹(xiu)鋼則(ze)是可供選擇(ze)的理想牌號。
