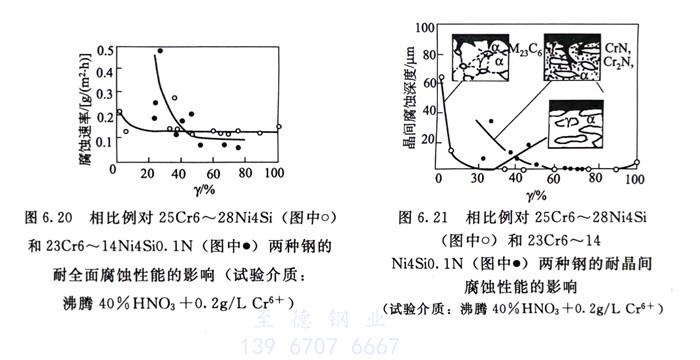

浙江至德鋼業有限公司研究相比例對含硅的雙相不(bu)銹鋼管全面腐蝕和晶間腐蝕性能的影響，得出了圖6.20和圖6.21的結果。從圖中可知，在試驗條件下，不含氮鋼，只要鋼中或便可分別獲得耐全面腐蝕或耐晶間腐蝕的性能；而當鋼中含0.1％N時，鋼中γ相量必須≥50％時，才能獲得耐全面腐蝕和耐晶間腐蝕的性能，這與鋼中0.1％N的存在必須有足夠的γ相量才能防止鋼中有害的M23C6、Cr2N、CrN的析出有關。

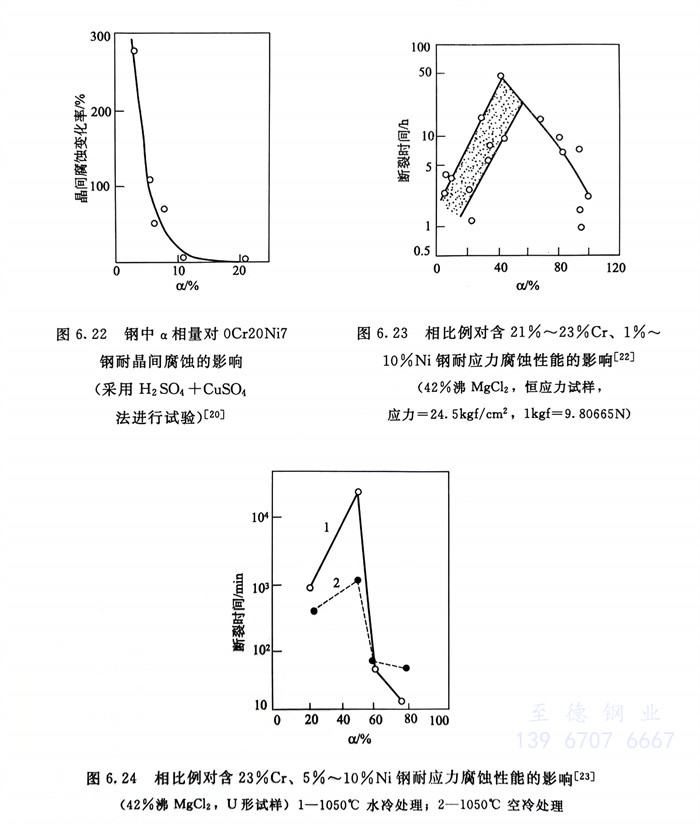

圖6.22的試驗結果表(biao)明，以奧氏體為(wei)基體的雙相不銹(xiu)鋼中只要α相量≥10％便(bian)可(ke)具有(you)良好(hao)的耐晶間腐蝕(shi)性能，這與最早發現亞洲歐美色綜合一區二區在線:雙相不銹鋼時所觀察到的現象(xiang)是一(yi)致的。
