浙江至德鋼業(ye)有(you)限(xian)公司埋弧焊焊接30㎡奧(ao)氏體不銹鋼發(fa)酵(jiao)罐工程(cheng)實(shi)例(li)

一(yi)、技術條件(jian)

   材料(liao)為(wei)(wei)0Cr18Ni9Ti，厚(hou)度(du)(du)為(wei)(wei)10mm；筒體(ti)直徑為(wei)(wei)2400mm，長(chang)度(du)(du)為(wei)(wei)9896mm；工(gong)作壓力(li)為(wei)(wei)0.25MPa，工(gong)作介質為(wei)(wei)發酵液蒸氣(qi)；工(gong)作溫度(du)(du)為(wei)(wei)145℃。

二、焊接規范

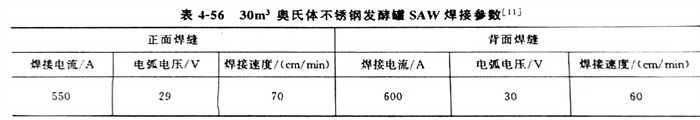

   采用I形坡(po)口(kou)，坡(po)口(kou)間隙為(wei)4mm，坡(po)口(kou)及(ji)兩(liang)側50mm范圍內及(ji)焊絲(si)(si)應清理干(gan)凈，不得(de)有油污(wu)及(ji)雜質；焊絲(si)(si)為(wei)H0Cr21Ni10，焊絲(si)(si)直(zhi)徑為(wei)Φ4.0mm；焊劑為(wei)HJ260，焊劑烘焙溫度(du)為(wei)250℃，保(bao)溫2h；電(dian)源與(yu)極性為(wei)直(zhi)流(liu)反接(jie)；焊接(jie)參數見表4-56。

   為防(fang)止475℃脆化及(ji)。脆性相析出，焊(han)接過程(cheng)中，采用反面吹(chui)風及(ji)正(zheng)面水(shui)冷的措(cuo)施，快速(su)冷卻焊(han)縫(feng)。

   產(chan)(chan)(chan)品(pin)和產(chan)(chan)(chan)品(pin)焊(han)接(jie)(jie)試(shi)(shi)(shi)板(ban)焊(han)后(hou)進(jin)行焊(han)縫外觀檢查(cha)(cha)，外觀合格后(hou)對產(chan)(chan)(chan)品(pin)A類(lei)、B類(lei)接(jie)(jie)頭20％的(de)X射(she)線(xian)(xian)檢測，產(chan)(chan)(chan)品(pin)焊(han)接(jie)(jie)試(shi)(shi)(shi)板(ban)進(jin)行100％的(de)X射(she)線(xian)(xian)檢測，且(qie)射(she)線(xian)(xian)底片透(tou)照質量不低于AB級(ji)，接(jie)(jie)頭質量符合JB4730-1994《壓力容器無損檢測》I級(ji)要求。同時對現場(chang)施焊(han)工藝進(jin)行檢查(cha)(cha)；對產(chan)(chan)(chan)品(pin)焊(han)接(jie)(jie)試(shi)(shi)(shi)板(ban)進(jin)行力學性能試(shi)(shi)(shi)驗，合格后(hou)進(jin)行整體水(shui)壓試(shi)(shi)(shi)驗（水(shui)的(de)氯離子含(han)量不大(da)于25mg／L），試(shi)(shi)(shi)驗壓力為0.31MPa。

  注：JB 4730-1994《壓力容器無(wu)損(sun)檢(jian)測》標準(zhun)現已改為JB／T 4730-2005《承(cheng)壓種設備無(wu)損(sun)檢(jian)測》。
