Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼(gang)的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化學(xue)成分(fen)

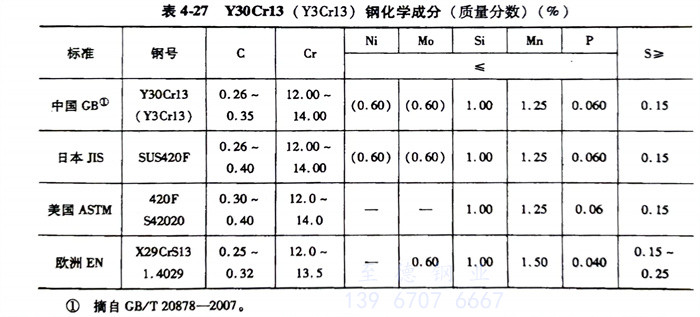

Y30Cr13（Y3Cr13）不銹鋼的化學成(cheng)分見表4-27。
二(er)、預(yu)備熱處理
退火溫度(du)800～900℃，緩冷或750℃出(chu)爐快(kuai)冷，硬度(du)≤207HBW。
三(san)、淬火(huo)及(ji)回火(huo)
淬火溫度920～980℃，油冷；回(hui)火溫度600～750℃，快(kuai)冷，硬(ying)度217HBW。
四、力學性能(neng)

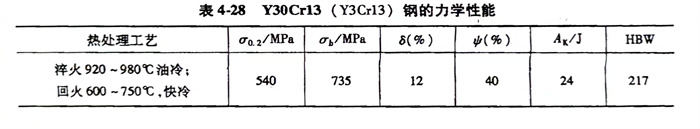

Y30Cr13（Y3Cr13）不銹鋼的力學性能見表4-28。
