亚洲欧美色综合一区二区在线

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的亞洲歐美色綜合一區二區在線:馬氏體不銹鋼，較亞洲歐美色綜合一區二區在線:1Cr13不銹鋼和2Cr13亞洲歐美色綜合一區二區在線:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一(yi)、化學成(cheng)分

 3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的化(hua)學成分見表(biao)3-33。

二、室(shi)溫力(li)學性(xing)能(neng)

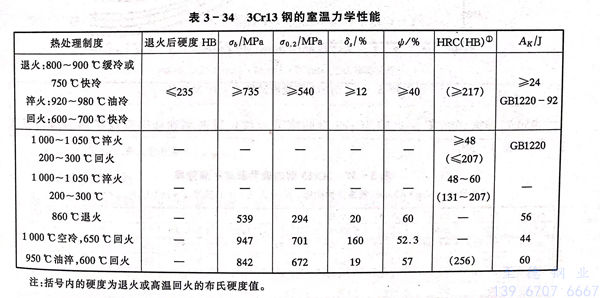

 3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的室溫力(li)學性能的標準規定值和實測(ce)結果見(jian)表3-34。

三、疲勞和斷裂韌(ren)性

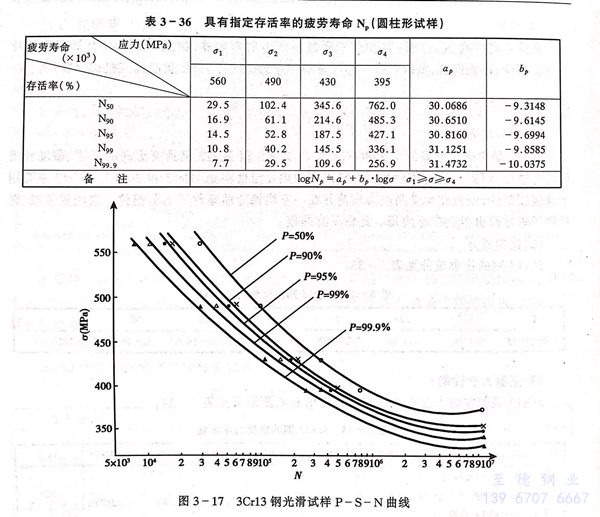

  950℃ 油(you)淬 ，600℃ 回(hui)火的(de) 3Cr13不(bu)銹(xiu)鋼的(de)彎(wan)曲疲勞性(xing)能見表(biao) 3-35、表(biao) 3-36 和 圖 3-17。

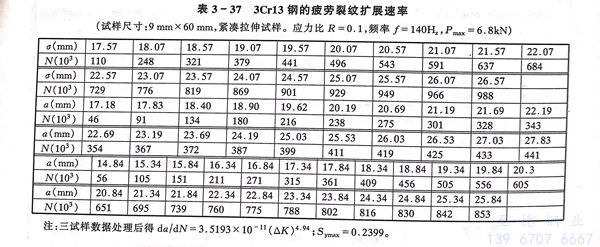

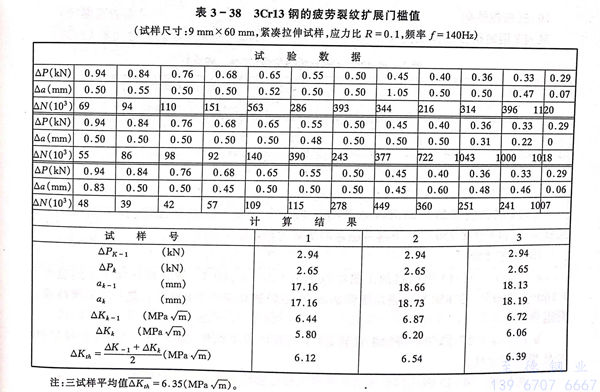

  950℃淬火(huo)、600℃回火(huo)的(de)3Cr13鋼的(de)疲勞裂紋擴(kuo)展速率和(he)疲勞裂紋擴(kuo)展門(men)檻值(zhi)見表3-37和(he)表3-38。

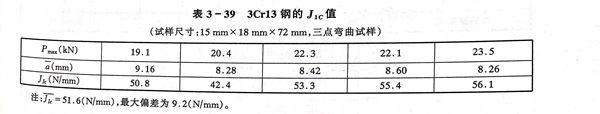

  950℃油(you)淬，600℃回(hui)火的(de)3Cr13鋼的(de)J1c測定結(jie)果(guo)列于表3-39。

四、高溫力(li)學性能

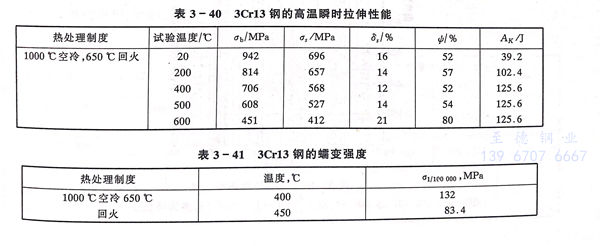

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高溫瞬(shun)時拉伸性能和蠕變性能分別見表3-40和表3-41。

五、抗松(song)弛性能(neng)

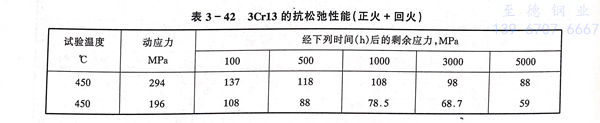

  3Cr13、30Cr13、SUS 420J2 不銹鋼的抗松(song)弛性能見表 3-42。

六、耐蝕性及(ji)抗氧化性能

 3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)(gang)在室溫的(de)稀硝酸以(yi)及弱的(de)有(you)(you)(you)機酸中具(ju)有(you)(you)(you)一定的(de)耐蝕性，但不(bu)及1Cr13不(bu)銹鋼(gang)(gang)和2Cr13不(bu)銹鋼(gang)(gang)。3Cr13不(bu)銹鋼(gang)(gang)在750℃以(yi)下具(ju)有(you)(you)(you)穩定的(de)抗氧化性能。

七(qi)、工藝性(xing)能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)加工溫度(du)(du)范(fan)圍為850～1200℃，適(shi)宜的熱(re)加工加熱(re)溫度(du)(du)為1160～1200℃，在(zai)850℃以(yi)前(qian)應(ying)緩(huan)慢加熱(re)，冷裝爐爐溫應(ying)小(xiao)于800℃。熱(re)加工后緩(huan)冷或(huo)及(ji)時退火。

 b. 冷加(jia)工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的冷加工(gong)性較差，不推薦冷加工(gong)操作(zuo)，但3Cr13不銹鋼可生產(chan)冷拉材(cai)，冷軋板帶(dai)和(he)絲材(cai)。

 c. 熱(re)處理

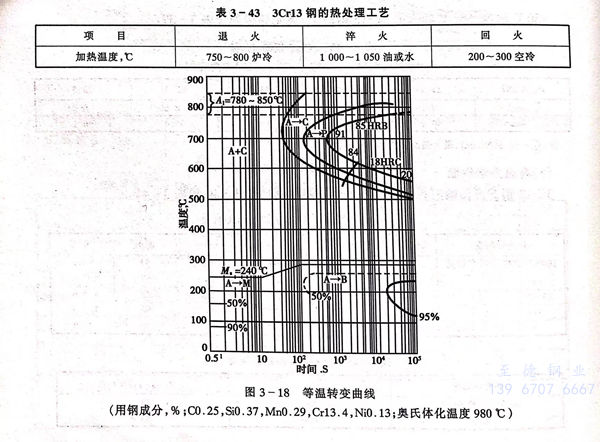

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)處理制度和(he)等溫(wen)轉變曲(qu)線見表3-43和(he)圖3-18。

八、物理性(xing)能

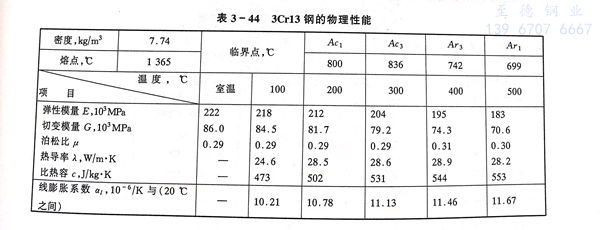

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼(gang)的物理(li)性能見表 3-44。

九(jiu)、應用

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼主要應用于承受高(gao)載(zai)荷的結構件以(yi)及承受高(gao)應力(li)機械(xie)載(zai)荷并存腐蝕(shi)介質的磨損件，如300℃以(yi)下工(gong)作的刀(dao)具、彈簧；400℃以(yi)下工(gong)作的軸、螺栓(shuan)、閥門、軸承等。
