亚洲欧美色综合一区二区在线

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的亞洲歐美色綜合一區二區在線:馬氏體不銹鋼，是馬氏體亞洲歐美色綜合一區二區在線:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學(xue)成分(fen)

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼(gang)的化學成分見(jian)表 3-75。

二(er)、室溫力學性能

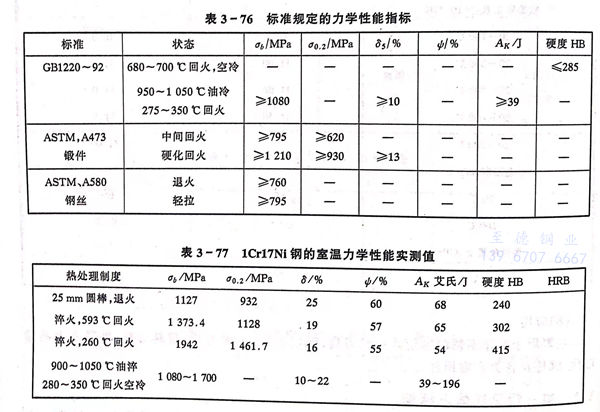

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標準規(gui)定的(de)室溫(wen)力學(xue)性能和實測(ce)值(zhi)分別叫表 3-76 和 表 3-77。

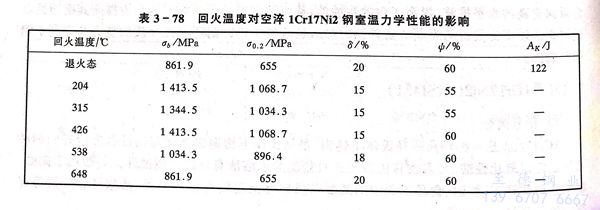

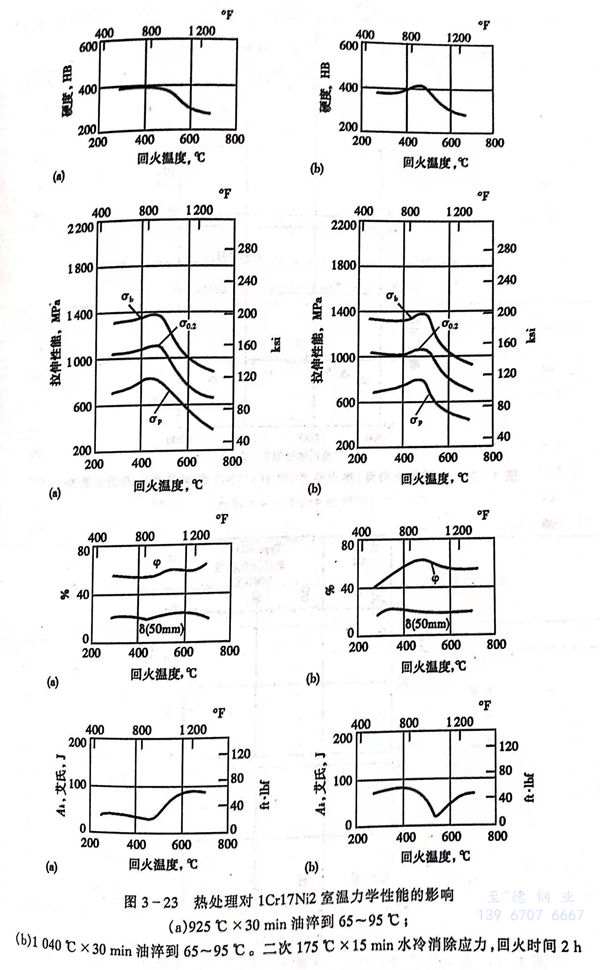

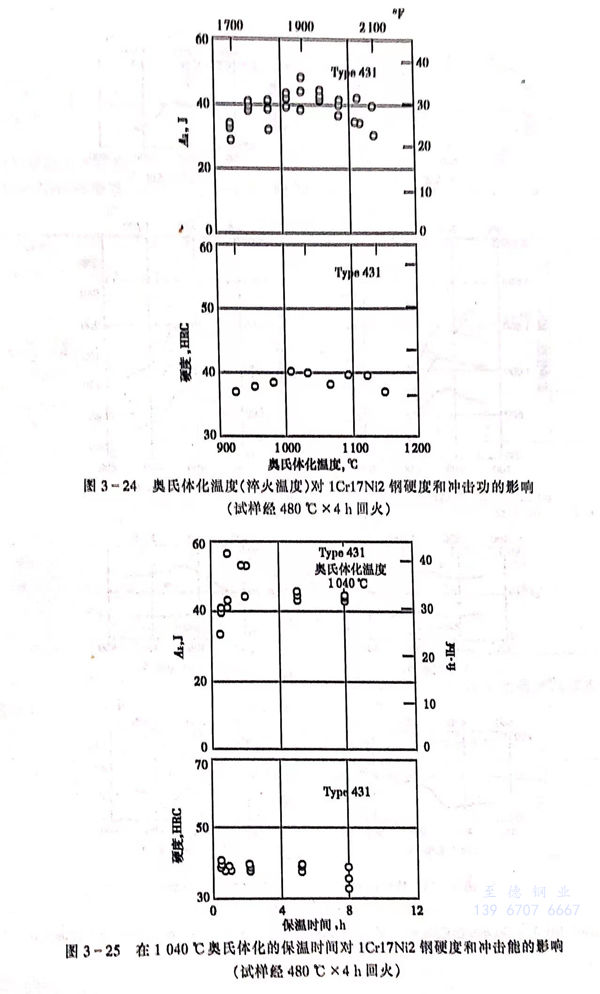

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的室溫力學性(xing)能(neng)可通過熱處理(li)工藝(yi)予以調整，熱處理(li)工藝(yi)條件與室溫力學性(xing)能(neng)的影(ying)響見表3-78和圖3-23至圖3-25。

三、高溫力(li)學性能

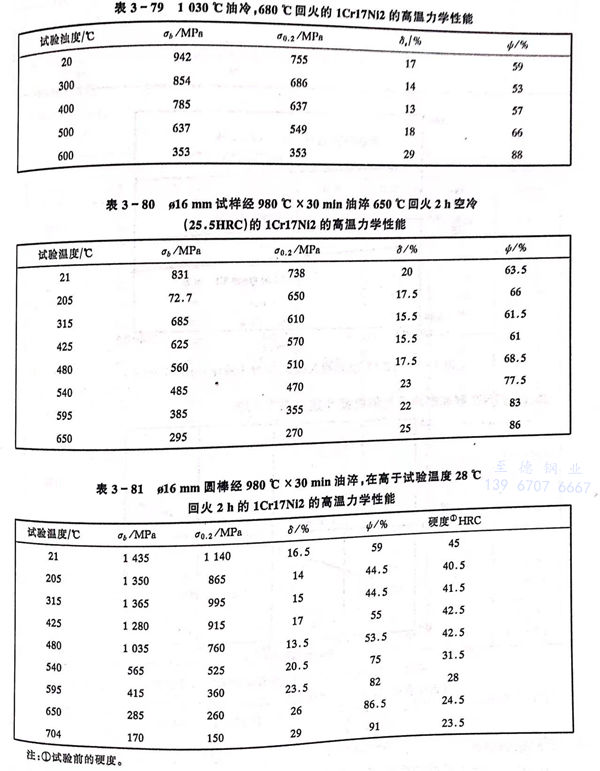

  不同熱處理狀態下(xia)的1Cr17Ni2、14Cr17Ni2、431 不銹鋼的高溫瞬時拉伸性能見表(biao)3-79至表(biao)3-81。

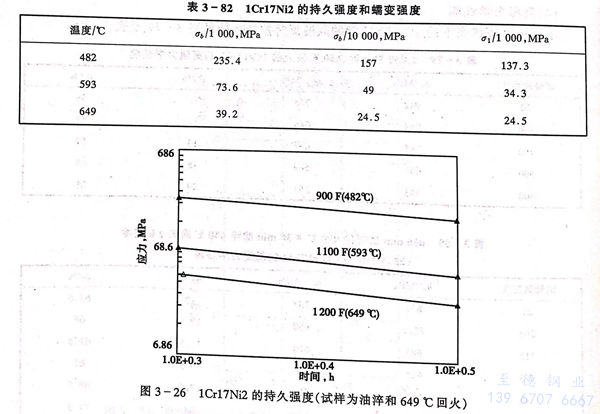

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強度和蠕變強度見表 3-82 和 圖 3-26。

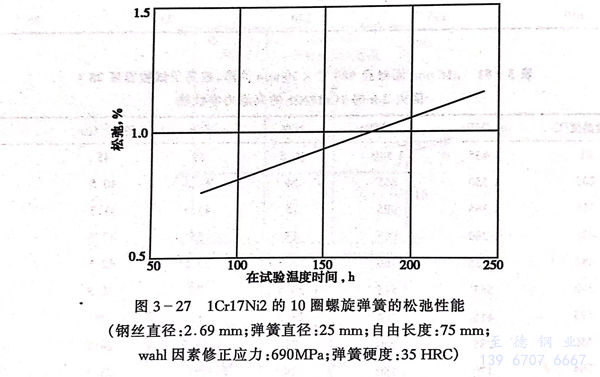

 由 1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼 制成的螺(luo)旋彈簧的松弛性能見圖 3-27 。

四、斷裂韌(ren)性(xing)

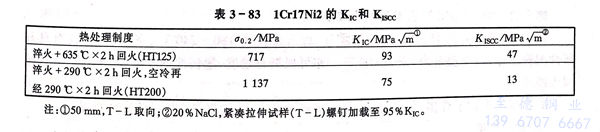

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性和 Kiscc 值見表 3-83。

五、耐蝕性

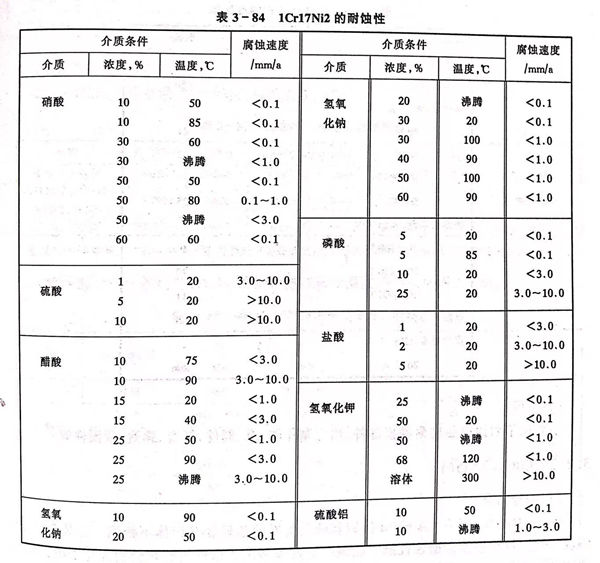

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)耐蝕性(xing)見表(biao) 3-84。

六、工藝性能

 a. 熱(re)加工

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的導(dao)熱(re)(re)(re)性較(jiao)差，低于(yu)850℃加熱(re)(re)(re)時(shi)應緩慢。適宜的熱(re)(re)(re)加工溫度為1130～1180℃，終加工溫度應大于(yu)850℃，熱(re)(re)(re)加工后(hou)需緩冷或及時(shi)進行退火。

 b. 冷加工

  該鋼的(de)冷加工硬化程度較大(da)，冷加工微裂紋(wen)敏感性大(da)，冷拉時(shi)，變形(xing)量應控制(zhi)在11％～18％，冷拉后(hou)應在8h內退火。

 c. 熱(re)處理

    退火：730℃×（4-5）h，以(yi)≤20℃／h爐冷至650℃出(chu)爐空(kong)冷。

    淬火(huo)：1030～1050℃保溫后油冷(leng)或空(kong)冷(leng)。

    回(hui)火：要(yao)(yao)求硬度(du)(du)在45～52HRC的(de)(de)零(ling)件，回(hui)火溫度(du)(du)為180～240℃，空(kong)冷(leng)；要(yao)(yao)求具有良好塑性的(de)(de)模壓件，回(hui)火溫度(du)(du)為240～280℃。亦可(ke)根據對硬度(du)(du)、塑韌性的(de)(de)要(yao)(yao)求，按圖3-23選擇回(hui)火溫度(du)(du)。

d. 焊(han)接

   不適于焊接，如若焊接，焊前需經500～600℃預熱，焊后必須熱處(chu)理。

七、物理性(xing)能(neng)

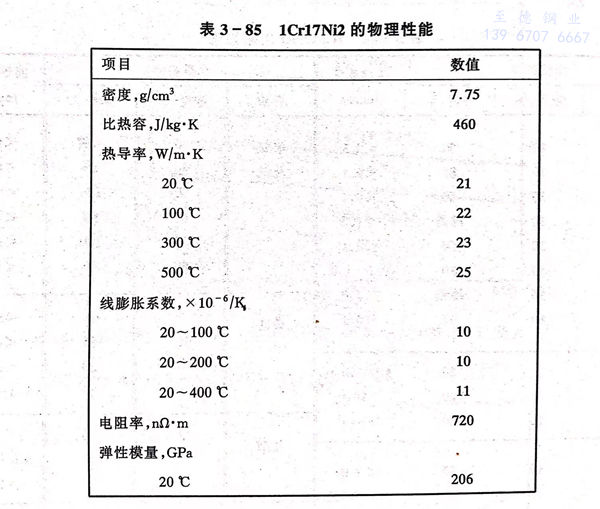

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的物理性能見表(biao)3-85。

八、應用(yong)

  主要(yao)用于耐蝕(shi)高強度耐磨損部件，用它制作軸、泵、閥件、桿(gan)類、彈簧、緊固件等。
