亚洲欧美色综合一区二区在线

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼是亞洲歐美色綜合一區二區在線:馬氏體不銹鋼，其主要(yao)性能類(lei)似1Cr13不銹鋼。由于(yu)含碳量較高，其強度(du)、硬(ying)度(du)高于(yu)亞洲歐美色綜合一區二區在線:1Cr13，而韌性和耐蝕性略(lve)低。熱處理后(hou)經拋光，在(zai)弱腐蝕介(jie)質(zhi)（如鹽(yan)水溶液(ye)、硝酸(suan)(suan)及某(mou)些(xie)濃度不高的(de)有機酸(suan)(suan)食品生產介(jie)質(zhi)）中，溫度不高（大約30℃以下(xia)）的(de)條件下(xia)，具有良好(hao)(hao)的(de)耐蝕性。在(zai)淡水、海(hai)水、蒸汽、潮濕大氣(qi)條件下(xia)亦表(biao)現出良好(hao)(hao)的(de)可(ke)用的(de)耐蝕性。在(zai)硫(liu)酸(suan)(suan)、鹽(yan)酸(suan)(suan)、熱硝酸(suan)(suan)、熔融(rong)堿等介(jie)質(zhi)中耐蝕性較差(cha)。此外(wai)，2Cr13、20Cr13、420 亞洲歐美色綜合一區二區在線:不銹鋼在700℃以下(xia)具(ju)有足夠(gou)的強度、熱(re)穩定性(xing)和(he)良好(hao)的減振(zhen)性(xing)。2Cr13、20Cr13、420 不(bu)銹鋼主(zhu)要(yao)用于制造承受高應力負荷的零(ling)件，如(ru)汽輪機(ji)葉(xie)片(pian)、熱(re)油(you)泵軸和(he)軸套、葉(xie)輪、水壓機(ji)閥片(pian)等，亦可用于造紙(zhi)工業和(he)醫療器械以及日用消費領域的刀具(ju)、餐(can)具(ju)等。

一、化學成(cheng)分(fen)

 2Cr13、20Cr13、420 不銹鋼的化學成(cheng)分(fen)見表3-19。

二、室(shi)溫(wen)力學(xue)性能

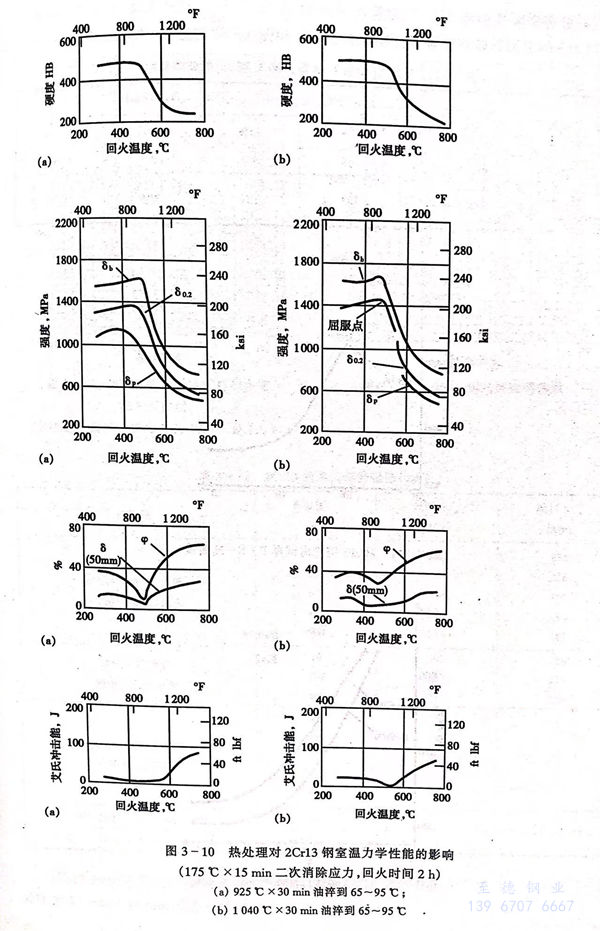

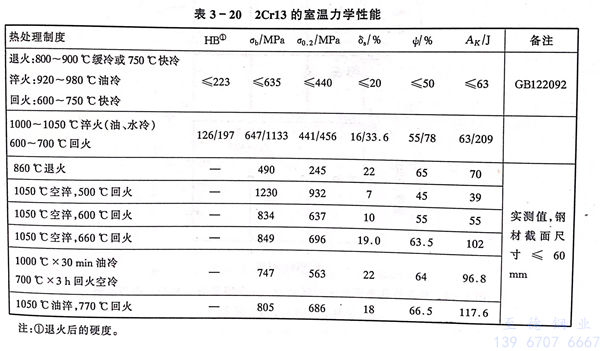

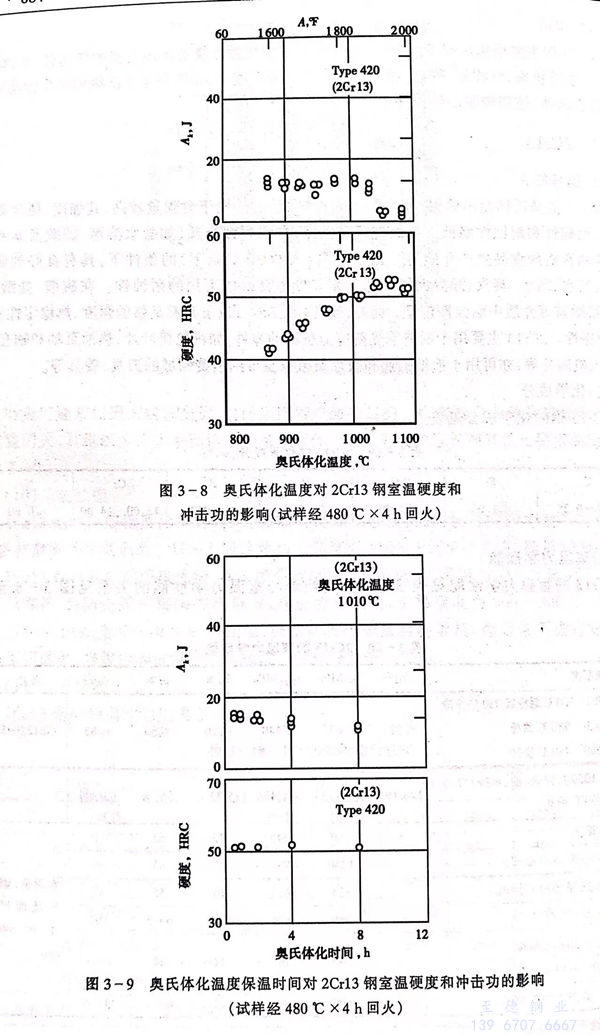

 2Cr13、20Cr13、420 不銹(xiu)鋼(gang)的(de)室溫力(li)學性能(neng)見(jian)表3-20。熱處理與(yu)室溫力(li)學性能(neng)的(de)關系見(jian)圖3-8至圖3-10。

三(san)、疲勞和斷裂(lie)韌(ren)性(xing)

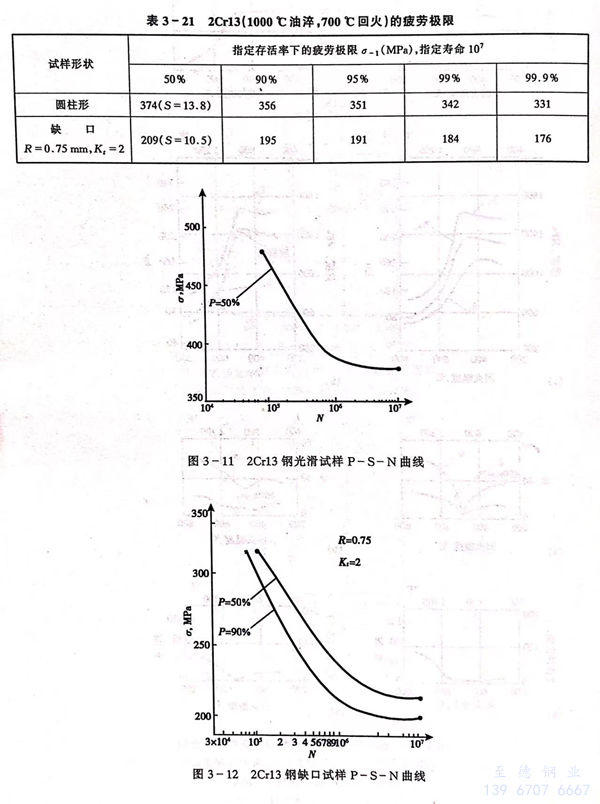

 2Cr13、20Cr13、420 不銹鋼(gang)的(de)室溫旋轉彎(wan)曲疲勞性(xing)能見表3-21和圖(tu)(tu)3-11和圖(tu)(tu)3-12。

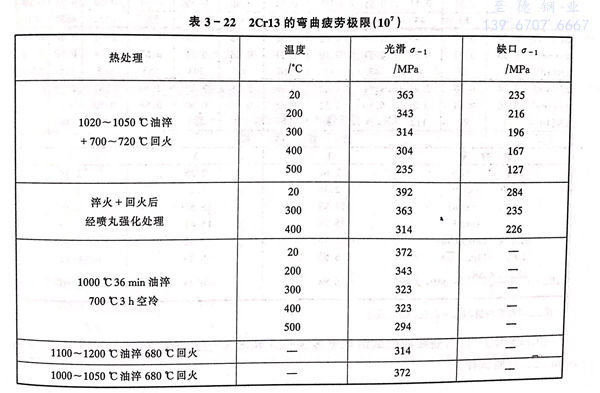

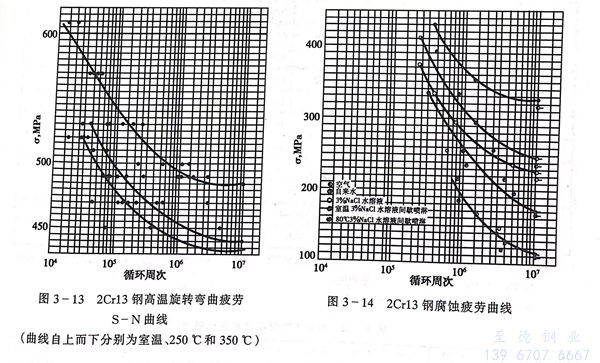

 2Cr13、20Cr13、420 不銹鋼（1000℃油淬，700℃回火）的(de)高溫疲(pi)勞(lao)和腐(fu)蝕(shi)疲(pi)勞(lao)行為分別見圖(tu)3-13和圖(tu)3-14。2Cr13鋼光滑和缺口試(shi)樣彎(wan)曲疲(pi)勞(lao)極限見表3-22。

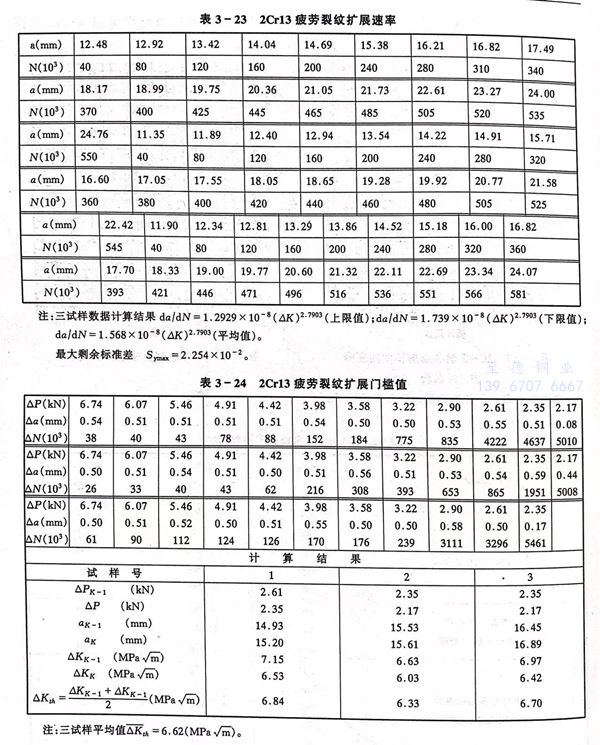

 2Cr13、20Cr13、420 不銹鋼(gang)的(de)疲(pi)勞(lao)裂(lie)紋(wen)擴展速率和(he)疲(pi)勞(lao)裂(lie)紋(wen)擴展門檻(jian)值的(de)測(ce)室(shi)結果見表3-23和(he)表3-24。試(shi)樣(yang)(yang)為11mm×44mm緊湊拉伸試(shi)樣(yang)(yang)。

 2Cr13、20Cr13、420 不銹鋼(gang)的JR阻(zu)力曲線的測試(shi)(shi)結果見表3-25和圖3-15，試(shi)(shi)樣(yang)為20mm×24mm×96mm三點(dian)彎曲試(shi)(shi)樣(yang)。

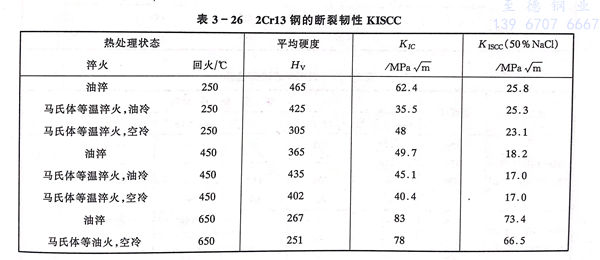

  不同熱處理狀態的(de)2Cr13鋼的(de)斷裂韌性和SCC的(de)門檻(jian)值(zhi)見(jian)表3-26。

四、高溫力學性能

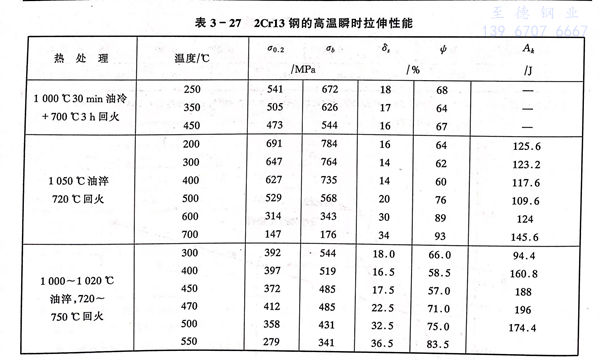

 2Cr13、20Cr13、420 不銹鋼的高溫瞬時拉伸(shen)性能見(jian)表3-27。

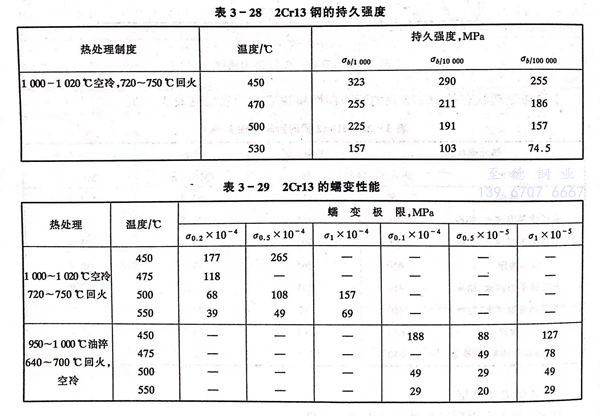

 2Cr13、20Cr13、420 不銹鋼(gang)的持久和(he)(he)蠕變性能(neng)見表3-28和(he)(he)表3-29。

五、耐蝕性(xing)

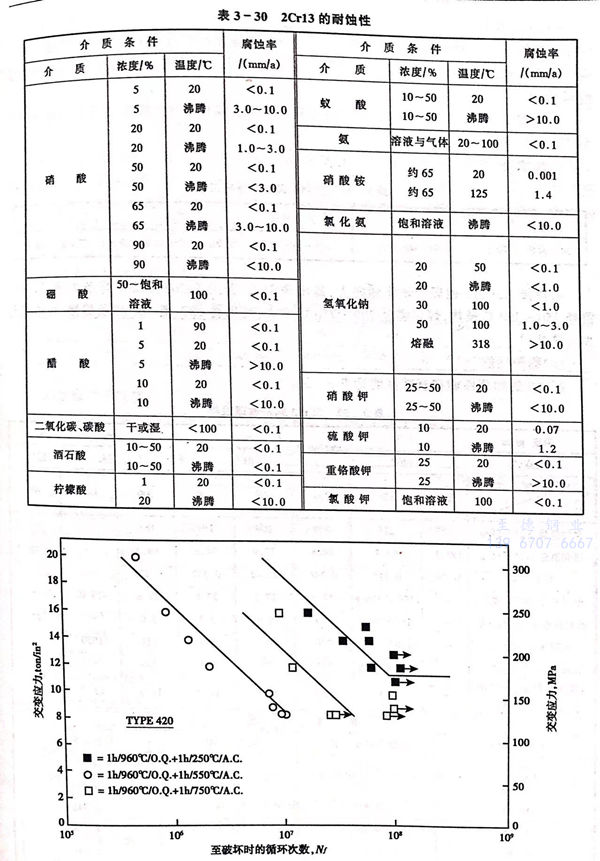

 2Cr13、20Cr13、420 不(bu)銹鋼的(de)耐蝕性(xing)(xing)能(neng)見表3-30。鋼的(de)腐蝕疲勞(lao)性(xing)(xing)能(neng)見圖(tu)3-16。

六(liu)、工藝性(xing)能(neng)

a. 熱加工

    不銹鋼的熱加工(gong)(gong)(gong)性能良好，適宜(yi)的熱加工(gong)(gong)(gong)溫度區(qu)間為(wei)850～1200℃，熱變(bian)形終了應采用(yong)砂冷(leng)或及時退(tui)火，熱加工(gong)(gong)(gong)的升溫操作應緩慢，在低于(yu)850℃時應緩慢加熱，冷(leng)裝爐(lu)溫度≤800℃。

 b. 冷加(jia)工

   冷(leng)(leng)加工(gong)性能良好，可進行冷(leng)(leng)軋、冷(leng)(leng)沖壓、深拉(la)等加工(gong)操(cao)作，消(xiao)除應(ying)力(li)退火(huo)可采用730～780℃回火(huo)。

  c. 熱處(chu)理

  2Cr13、20Cr13、420 不(bu)銹(xiu)鋼的熱處理工藝見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊后(hou)(hou)硬化傾向大，易出現裂(lie)紋，若用(yong)Cr202、Cr207焊條焊接時，焊前需經250～350℃預熱，焊后(hou)(hou)需經700～750℃回火(huo)；若用(yong)奧107、奧207焊條焊接，可(ke)不進行焊后(hou)(hou)熱處理(li)。

七、物(wu)理性(xing)能

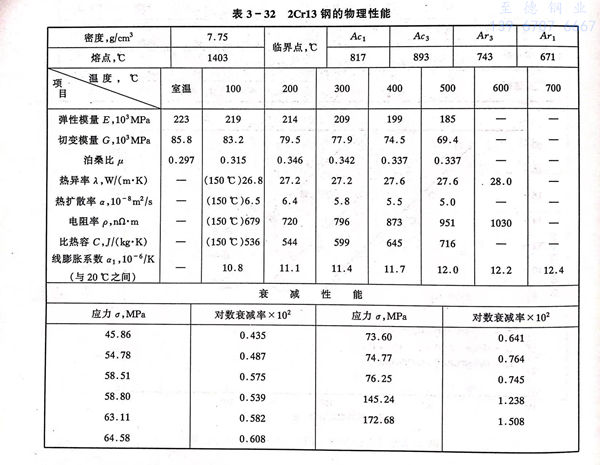

  2Cr13、20Cr13、420 不銹鋼的(de)物理性能和衰(shuai)減性能見表3-32。

八、應用

   經熱處理后的(de)2Cr13、20Cr13、420 不銹鋼，可用(yong)于承(cheng)受較(jiao)高(gao)應力(li)的(de)零部件，如透(tou)平(ping)后幾級及(ji)低溫段長葉片、閥、閥件、熱裂設備，緊固(gu)件等。亦大量應用(yong)于造紙工業刀具(ju)，食品加工機械及(ji)餐具(ju)。
