馬氏(shi)(shi)(shi)體不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)是一類(lei)可(ke)通(tong)過熱處理（淬火(huo)(huo)回火(huo)(huo)）對(dui)其性(xing)(xing)能進行(xing)調整的(de)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)，通(tong)俗地講是一類(lei)可(ke)硬(ying)化的(de)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)，此類(lei)鋼(gang)(gang)(gang)(gang)具(ju)(ju)有(you)高(gao)的(de)硬(ying)度、良好的(de)力學(xue)性(xing)(xing)能和不(bu)(bu)銹(xiu)性(xing)(xing)，這些特性(xing)(xing)決定了此類(lei)鋼(gang)(gang)(gang)(gang)必須具(ju)(ju)備(bei)兩個基本條(tiao)件：其一，在(zai)平衡(heng)相圖(tu)中必須有(you)奧氏(shi)(shi)(shi)體相區(qu)存(cun)在(zai)；其二，為使鋼(gang)(gang)(gang)(gang)形成(cheng)耐腐蝕的(de)鈍化膜，鉻含量必須在(zai)10.5％以(yi)上(shang)。馬氏(shi)(shi)(shi)體不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)在(zai)淬火(huo)(huo)狀態下(xia)具(ju)(ju)有(you)體心四方(fang)晶體結構（馬氏(shi)(shi)(shi)體），具(ju)(ju)有(you)鐵磁性(xing)(xing)，在(zai)較(jiao)弱(ruo)腐蝕環境(jing)中具(ju)(ju)有(you)耐蝕性(xing)(xing)。鋼(gang)(gang)(gang)(gang)中的(de)鉻含量可(ke)達18％，碳可(ke)以(yi)超(chao)過1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏(shi)體(ti)不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不(bu)銹鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化(hua)學成分
4Cr13、40Cr13 不銹(xiu)鋼的化學成分見表3-45。
二、室溫力(li)學性能

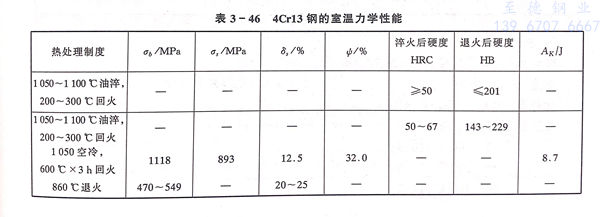

4Cr13、40Cr13 不銹鋼的室(shi)溫力(li)學(xue)性能見表(biao)3-46。
三、高溫力學性(xing)能

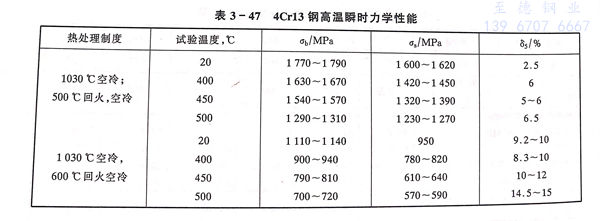

4Cr13、40Cr13 不銹鋼的高(gao)溫瞬時(shi)力學性能(neng)見表3-47。
四(si)、抗松弛性能

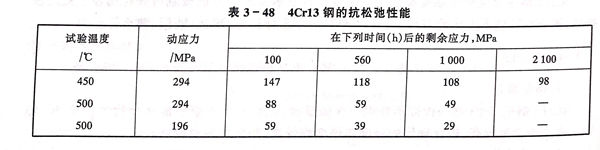

4Cr13、40Cr13 不銹鋼的抗松(song)弛性能見表3-48。
五(wu)、耐(nai)蝕性和抗氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工藝(yi)性能
a. 熱加(jia)工
4Cr13、40Cr13 不(bu)銹鋼(gang)的熱(re)加工工藝參(can)數同(tong)3Cr13不(bu)銹鋼(gang)。
b. 熱(re)處(chu)理

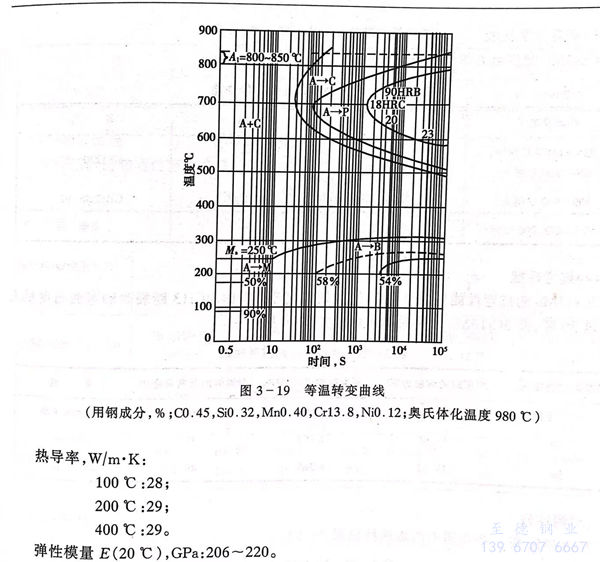

4Cr13、40Cr13 不銹鋼的(de)熱處理工藝見表3-49。等溫轉變曲線見圖3-19。
七、物理性能
臨介點（近似值），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱(re)容（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導率，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性模(mo)量E（20℃），GPa：206～220。
八、應用
4Cr13、40Cr13 不銹鋼(gang)主要用于(yu)制造外科醫(yi)療(liao)用具、醫(yi)用剪刀(dao)、軸承、閥門、彈簧等(deng)。4Cr13、40Cr13 不銹鋼(gang)可焊(han)性(xing)差(cha)，通常不制造焊(han)接部件。
地點：浙(zhe)江省(sheng)麗水市松陽縣工業(ye)園區(qu)三期永寧路
郵(you)編：323400
電話：0577-28850550
手機：139 6707 6667
傳(chuan)真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江(jiang)至德鋼業(ye)有限公司 版權(quan)所有
