32Cr13Mo（3Cr13Mo）是馬氏(shi)體不銹(xiu)鋼，該鋼是在30Cr13（3Cr13）鋼的基礎上加入鉬，改善了鋼的強度和硬度，并增加了二次硬化效應，耐蝕性也優于30Cr13（3Cr13）鋼。主要性能與30Cr13（3Cr13）不銹鋼相同，此鋼經淬火并回火后，在腐蝕介質中具有承受高機械載荷的能力及耐磨性，焊接性差。用于制造強度要求較高且受腐蝕介質作用、要求耐磨損的工件，如測量工具、醫療機械及塑料模具等。

一、化(hua)學成分

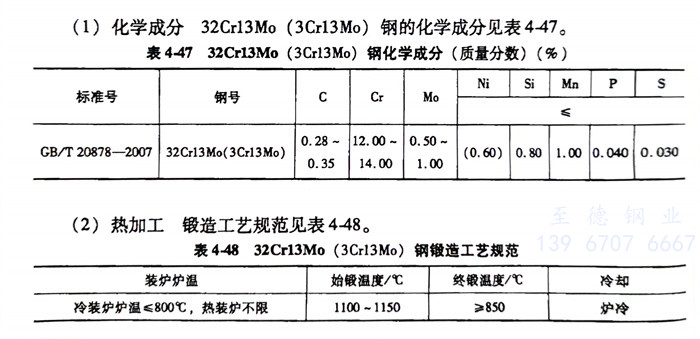

   32Cr13Mo（3Cr13Mo）不銹(xiu)鋼化學成分(fen)見表4-47。

二、熱加工

    32Cr13Mo（3Cr13Mo）不銹鋼鍛造工藝規范見表4-48。

三、預備熱處(chu)理

  預備熱處理(li)的過程如下：

   1. 退火(huo)溫度 870～900℃，爐冷(leng)至600℃以(yi)下出爐空冷(leng)，硬度≤207HBW。

   2. 去應力退(tui)火(huo)：退(tui)火(huo)溫度730～780℃，空氣中冷(leng)卻，硬度≤207HBW。

四、淬火(huo)及回(hui)火(huo)

   淬火(huo)溫度(du)(du)1025～1075℃，油冷(leng)，硬度(du)(du)≥50HRC；回火(huo)溫度(du)(du)200～300℃，油、水、空冷(leng)，硬度(du)(du)≥50HRC。
