04Cr12Ni5Ti 不銹鋼是低碳含鎳馬(ma)氏體(ti)不銹鋼，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成分

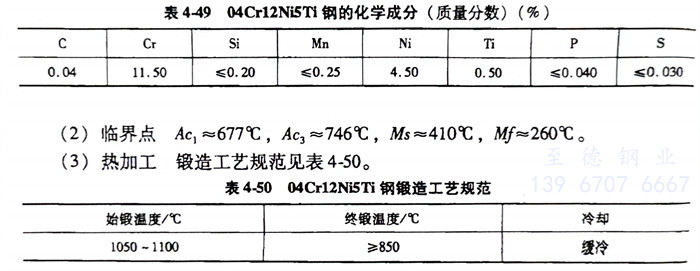

   04Cr12Ni5Ti 不銹鋼的化學成分(fen)見表4-49。

二、臨界(jie)點

   04Cr12Ni5Ti 不(bu)銹鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加(jia)工(gong)

   04Cr12Ni5Ti 不銹鋼(gang)鍛造工藝規范見表4-50。

四、預備(bei)熱處理

  預備熱處理的過程如(ru)下：

   1. 退火溫度：816～982℃，空冷。

   2. 消(xiao)(xiao)應(ying)力(li)退火溫(wen)度(du)為370℃，空冷，多數(shu)場合不需消(xiao)(xiao)應(ying)力(li)退火。

五、力學性能

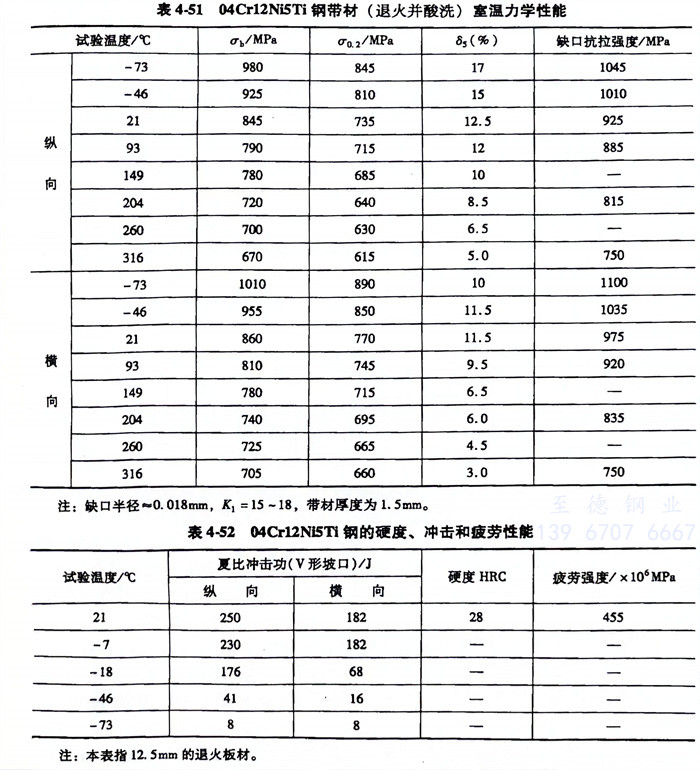

   04Cr12Ni5Ti 不銹鋼室溫力(li)學性能見(jian)表4-51，硬度(du)、沖擊和疲勞性能見(jian)表4-52。

六、耐蝕性比較

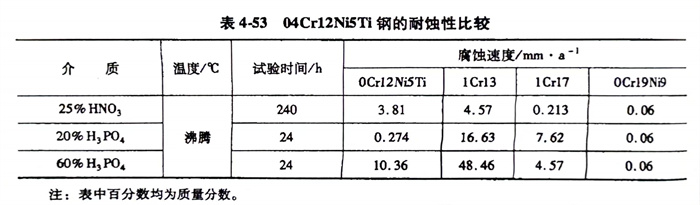

    04Cr12Ni5Ti鋼的耐蝕性比較(jiao)見(jian)表4-53。

   此鋼與其他三種鋼的耐蝕(shi)性比較（至開始銹蝕(shi)的時間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
