102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼(gang)是一種高碳高鉻馬氏體不銹(xiu)鋼，是在95Cr18（9Cr18）不銹鋼的基礎上加Mo而發展起來的鋼，因此較95Cr18（9Cr18）鋼具有更高的硬度、耐磨性、熱強性、耐回火性和耐蝕性，該鋼還有較好的高溫尺寸穩定性，適宜制造承受高負荷、高耐磨及在腐蝕條件下工作的塑料模具、軸承、醫用手術刀具、量具等。該鋼也屬于萊氏體鋼，容易形成不均勻碳化物偏析而影響零件使用壽命，所以在熱加工時必須控制加工工藝，并選擇適當的加工比。
一(yi)、化學成分
102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼的化學成分見表4-74。
二、臨界點
Ac1=815~865℃、Ar1≈665~765℃、Ms≈145℃
三、熱(re)加(jia)工(gong)
鍛造工藝規范見表4-75，應特別注意102Cr17Mo （9Cr18Mo）1.4125、440C不銹(xiu)鋼的熱加工藝，最好采用冷裝爐加熱，加熱速度不宜太快，尤其在700℃以下時。同時應該控制較高的終鍛溫度，并嚴格注意緩冷條件。
四、預備熱處理
預備熱(re)處(chu)理的過程如下：
1. 再結晶退火：加熱溫度為730～750℃，空冷。
2. 退火(huo)：加熱溫度為850～870℃，保溫4～6h，爐冷至(zhi)600℃以(yi)下空(kong)冷，退火(huo)后(hou)硬(ying)度≤255HBW。
五、淬火及回火
淬火溫度(du)(du)(du)為1050～1100℃，油冷，硬(ying)度(du)(du)(du)HRC；回火溫度(du)(du)(du)為160～180℃，保(bao)溫3～5h，硬(ying)度(du)(du)(du)≥58HRC。

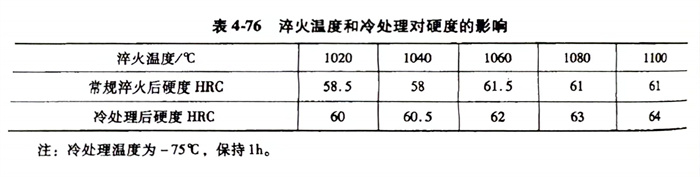

淬火溫度(du)(du)和(he)冷(leng)處理對(dui)硬度(du)(du)的(de)影響見表(biao)4-76和(he)圖4-13，對(dui)沖擊(ji)韌度(du)(du)和(he)抗(kang)彎強度(du)(du)的(de)影響見圖4-14和(he)圖4-15；硬度(du)(du)和(he)回火溫度(du)(du)的(de)關(guan)系見表(biao)4-77和(he)圖4-16。
六、力學性能
102Cr17Mo （9Cr18Mo）1.4125、440C不(bu)銹鋼淬火溫(wen)度和(he)冷處理對力學性(xing)能的影響(xiang)，見表4-78。
七、耐(nai)蝕(shi)性
102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼的耐蝕性見表(biao)4-79。
