85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

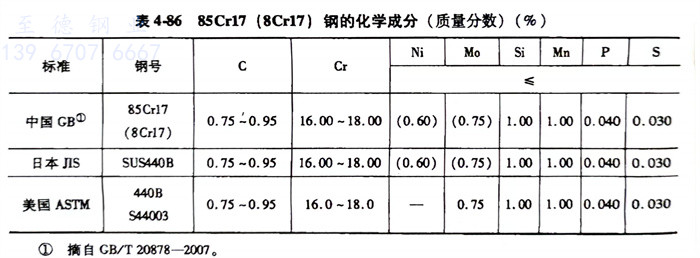

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學(xue)成(cheng)分(fen)見(jian)表4-86。

二、熱加工

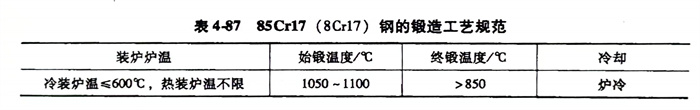

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛造工藝規范見表4-87。

    應(ying)特別(bie)注意85Cr17（8Cr17）鋼的鍛造工藝，最好采(cai)用冷(leng)裝加熱（＜600℃），加熱速度不宜太(tai)快，尤其是在700℃以下時，同時應(ying)特別(bie)控制較(jiao)高(gao)的停(ting)鍛、軋溫度，并嚴格注意緩冷(leng)條件(jian)。

三、預備熱處理

  預備熱處理的過程如下：

    1. 軟化退(tui)火(huo)：加熱溫度(du)為800～840℃，爐冷(leng)到(dao)500℃以下出爐空冷(leng)，退(tui)火(huo)組織為珠光(guang)體，硬度(du)≤255HBW。

    2. 完全退火(huo)：840～920℃，爐冷，硬度≤255HBW。

四(si)、淬火(huo)及回火(huo)

    淬火(huo)溫度1010～1070℃，油(you)冷，硬度≥≥561≥56HRC；回火(huo)溫度160～180℃，空冷，硬度≥56HRC。
